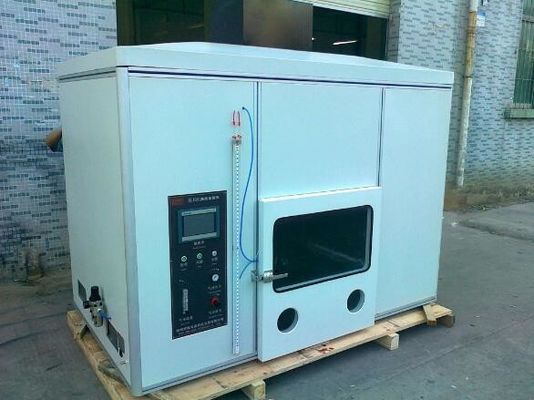

เครื่องทดสอบความไวไฟในแนวนอนความปลอดภัยของห้องสำหรับสายไฟสายไฟและสายไฟที่ยืดหยุ่น

ความปลอดภัยของห้องทดสอบความไวไฟในแนวนอนสำหรับสายไฟฟ้า สายเคเบิล และสายอ่อน

แอปพลิเคชัน

ใช้เพื่อตรวจสอบการทดสอบเปลวไฟของสายไฟเส้นเดียวสำหรับ FT1, FT2/FH/เปลวไฟแนวนอน, FV-2/VW-1, FV-1/เปลวไฟแนวตั้ง และการทดสอบการอาร์กแบบมาตรฐาน

มาตรฐาน

ตามมาตรา 1060 (การทดสอบการเผาไหม้ในแนวตั้งและ FT1), 1061 (การทดสอบการเผาไหม้สายไฟ), 1080 (การทดสอบการเผาไหม้ VW-1), 1090 (การทดสอบการเผาไหม้ในแนวนอนของตัวอย่างสายไฟ, รายการเสริม), 1100 (การทดสอบการเผาไหม้ในแนวนอน / FT2 ) ของ UL1581-2008, 6.8 (การทดสอบ arcing มาตรฐาน), ข้อ 9.1 ~ 9.5 ของ UL2556-2007, ข้อ 4.26 ของ JIS C3005-2000

พารามิเตอร์หลัก

1. ห้องทดสอบ: L2200 * D1300 * H1650mm ความจุ> 4.0 m3； ความจุสูงสุดของเปลวไฟมากกว่า 2.0m3 มีหน้าต่างกระจกบนใบหน้าถุงมือยางที่ใช้งานได้และระบบไอเสียควันที่ด้านบนของห้อง ;

2. เตาเผา: ซึ่งเป็นไปตามมาตรฐาน ASTM D5025-2005 เส้นผ่านศูนย์กลางภายในของท่อหัวเตาคือ 9.5 มม. โดยความยาว 100 มม. เส้นผ่านศูนย์กลางของรางจ่ายแก๊สคือ 0.9 มม. โดยความหนา 1.6 มม.ก๊าซที่เผาไหม้เป็นก๊าซมีเทนที่ความบริสุทธิ์ขั้นต่ำ 98% ความสูงของเปลวไฟด้านในคือ 40±2 มม. ความสูงของเปลวไฟภายนอกคือ 125±10 มม. อัตราปกติคือ 500W พร้อมไม้บรรทัดเปลวไฟซึ่งสามารถตรวจสอบความสูงของเปลวไฟว่าตรงตามข้อกำหนดได้ตลอดเวลาหรือไม่ .

3. ระบบการวัดอุณหภูมิ: ตามมาตรฐาน ASTM D5207-2003 รวมถึงชิ้นทองแดงวัดอุณหภูมิ 10g, ความร้อนสแตนเลส Type K ซึ่งมีเส้นผ่านศูนย์กลาง 0.5 มม. นาฬิกาจับเวลาและเครื่องวัดอุณหภูมิ

4. ตัวอย่างย่อมาจาก: แนวนอนและแนวตั้งยืนทั้งอิสระซึ่งทำจากสแตนเลสขาตั้งแนวตั้งสามารถทำการทดสอบการเผาไหม้ในแนวตั้งและการทดสอบ FT1 การทดสอบการลุกไหม้ของสายไฟ การทดสอบการลุกไหม้ของ VW-1 และการทดสอบการลุกไหม้ของชิ้นงานทดสอบแนวนอน/FT2ขาตั้งแนวนอนสำหรับการทดสอบการลุกไหม้ของชิ้นงานทดสอบในแนวนอนของสายไฟฟ้าเท่านั้น

5. ก๊าซ มีเทนซึ่งมีความบริสุทธิ์ขั้นต่ำ 98% หรือก๊าซธรรมชาติที่มีปริมาณความร้อน 37.1MJ/m3 หรือ 8.9 กิโลแคลอรีต่อลูกบาศก์เมตรเส้นผ่านศูนย์กลางของฝ้ายคือ 150 ~ 200 มม. และความหนา 6 มม. ซึ่งครอบคลุมพื้นที่ทดสอบ W 305 มม. โดย D355 มม. ตามแกนแนวตั้งของชิ้นงานทดสอบ ผ้าฝ้ายที่มีแถบกระดาษคราฟท์ขนาด 60-lb หรือ 98 g/ m2 ที่ไม่เสริมแรงซึ่งกว้าง คือ 10 มม. และความยาวติดบนตัวอย่าง จากนั้นปล่อยให้มากกว่า 20 มม. จากชิ้นงานทดสอบไปทางด้านหลังของห้องปลอดดราฟ

6. ระบบฟลักซ์: ซึ่งประกอบด้วยวาล์วคลายการบีบอัด, เครื่องวัดการไหลซึ่งมีช่วงฟลักซ์คือ 1,000 มล./นาที, เครื่องวัดความดันที่มีช่วงแรงดันคือ 200kPa, น้ำมันสีเขียวที่มีความหนาแน่น 1000 กก./ลบ.ม. และเครื่องวัดความดันรูปตัว U ที่มีช่วง 36”

7. ระบบจับเวลา: ซึ่งประกอบด้วยตัวจับเวลาการลุกไหม้, ตัวจับเวลาหยุดการเผาไหม้และตัวจับเวลาการยืดเวลาไฟ ฯลฯ รวม 3 อุปกรณ์จับเวลา

8. ตัวนับเปลวไฟ: บันทึกเวลาการทดสอบอย่างแม่นยำ
