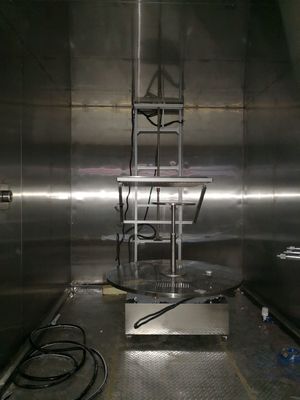

ห้องทดสอบสิ่งแวดล้อมสแตนเลสติดผนัง / เครื่องทดสอบการหยดในแนวตั้งสำหรับการทดสอบ IPX1, X2

การประยุกต์ใช้ห้องทดสอบด้านสิ่งแวดล้อม

หน้าที่หลักของอุปกรณ์นี้คือการทดสอบประสิทธิภาพทางกายภาพและอื่นๆ ที่เกี่ยวข้องของผลิตภัณฑ์ภายใต้สภาพอากาศจำลองสำหรับผลิตภัณฑ์ต่างๆ เช่น ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ โคมไฟ ตู้ไฟฟ้า ชิ้นส่วนไฟฟ้า รถยนต์ รถจักรยานยนต์ ตลอดจนส่วนประกอบและชิ้นส่วนต่างๆหลังจากการทดสอบ ผ่านการทดสอบเพื่อตรวจสอบว่าประสิทธิภาพของผลิตภัณฑ์ตรงตามข้อกำหนดหรือไม่ เพื่ออำนวยความสะดวกในการออกแบบผลิตภัณฑ์ ปรับปรุง ทดสอบ และตรวจสอบโรงงาน

มาตรฐาน

IEC60529:1989 + A1:1999 + A2:2013, ISO20653 ยานพาหนะบนถนน

ลักษณะเฉพาะ

1. ใช้ได้กับการทดสอบระดับกันน้ำของ IPX1 และ IPX2

2. โครงสร้างคอลัมน์ การทำงานที่มั่นคงของอุปกรณ์เฟรมหลักสามารถบรรจุเป็นชุดได้ทั้งหมด ซึ่งสะดวกต่อการขนส่งและประหยัดเวลาในการติดตั้งที่หน้างาน

3. โครงอุปกรณ์ทำจากอลูมิเนียมอัลลอยด์คุณภาพสูง และจานหมุนตัวอย่างทำจากแผ่นสแตนเลส SUS304 # เพื่อให้แน่ใจว่าไม่เป็นสนิมหลังจากใช้งานเป็นเวลานาน

4. Raindrop plate แบบสูญญากาศ ทำจากสแตนเลสกันสนิมสูง แข็งแรง ทนทาน

5. การยกแผ่นน้ำฝน: ใช้รอกไฟฟ้าคุณภาพสูงเพื่อควบคุมแผ่นน้ำฝนซึ่งสามารถยกได้อย่างนุ่มนวล

6. ตำแหน่งสัมผัสของหัวฉีดคือการออกแบบเรียวทองเหลืองซึ่งสามารถเปลี่ยนเข็มได้อย่างรวดเร็วมีการติดตั้งฝาครอบป้องกันตาข่ายสแตนเลสไว้ใต้เข็มเพื่อป้องกันไม่ให้ศีรษะของผู้ทดสอบสัมผัสกับเข็มทดสอบโดยไม่ตั้งใจ

7. การไหลแบบหยด: เครื่องวัดการไหลมีวาล์วควบคุมซึ่งสามารถปรับได้ด้วยตนเองและแม่นยำ

8. แผงกันน้ำฝนสามารถยกขึ้นและลงได้โดยอัตโนมัติ และหัวฉีดจะหยุดโดยอัตโนมัติเมื่ออยู่ห่างจากจุดสูงสุดของวัตถุที่ทดสอบ 200 มม. (ตรวจพบโดยสวิตช์ตาแมว)

9. มีหน้าที่อัดอากาศให้แห้งหลังจากการทดสอบเสร็จสิ้น สามารถเอาน้ำส่วนเกินในกล่องหยดออกได้เพื่อหลีกเลี่ยงการปิดกั้นรูเข็มเนื่องจากการบ่อและการปรับขนาดเป็นเวลานาน

10. ขั้นตอนตัวอย่างใช้สเต็ปปิ้งมอเตอร์ และสามารถตั้งค่าความเร็วการหมุนและมุมมาตรฐานได้อย่างแม่นยำบนหน้าจอสัมผัสมาตรฐาน IPX1 ต้องการความเร็ว 1r/min;สามารถทำการทดสอบมุม IPX2 โดยอัตโนมัติ: ฝนหยดสี่ตำแหน่งเป็นเวลา 2.5 นาทีตามลำดับ

11. เครื่องเล่นแผ่นเสียงมีปลั๊กไฟตัวอย่าง (AC220,10A)เวลาเปิดและปิดเครื่องของพลังงานตัวอย่างสามารถควบคุมได้ผ่านโปรแกรม: ปิดเครื่อง (0-999 นาที) - เปิดเครื่อง (0-999 นาที) - ปิดเครื่อง (0-999 นาที) ซึ่งใช้ได้กับการเปิดและปิดเครื่อง ปิดตัวอย่างระหว่างการทดสอบ

12. ส่วนประกอบควบคุมหลักคือหน้าจอสัมผัสขนาด 7 นิ้ว + Panasonic PLC;อุปกรณ์ไฟฟ้าเป็นแบรนด์นำเข้าเช่น LS และ Omron;กระบวนการเดินสายต้องเป็นไปตามข้อกำหนดของมาตรฐานแห่งชาติ เค้าโครงของแผงไฟฟ้าต้องสมเหตุสมผล การเดินสายต้องมั่นคง และเครื่องหมายต้องชัดเจน

13. ฐานอุปกรณ์มีล้อเลื่อนแบบเคลื่อนย้ายได้ 4 ล้อเพื่อการเคลื่อนย้ายและการยึดที่สะดวก

พารามิเตอร์การทำงาน

การกำหนดค่าหลัก

โปรไฟล์อลูมิเนียมแร็ค
ราวSU304#สแตนเลส
รอกไฟฟ้า AC220V
กระดานดริปสูญญากาศ SU304 #ทำจากสแตนเลส

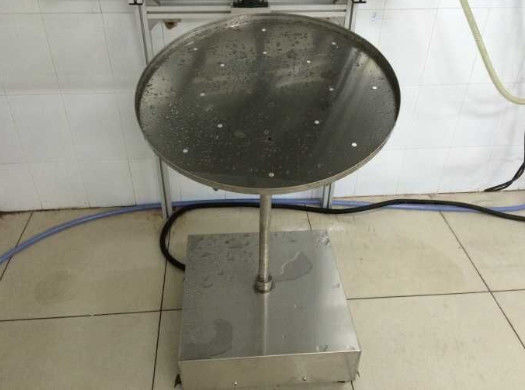

แท่นหมุน SU304 # ทำจากสแตนเลส
ที่ใส่เข็มหยดน้ำวัสดุทองเหลือง
เข็มหยดน้ำ Φ0.4mmSU304 # สแตนเลส
ตัวควบคุม PLC
หน้าจอสัมผัสสีขนาด 7 นิ้ว
สเต็ปเปอร์มอเตอร์แบบแท่นหมุน
สวิตช์ไฟรั่ว 20A, 2P
ไฟฟ้าแรงต่ำ /
รีเลย์ DC24V
สวิตชิ่งพาวเวอร์ซัพพลาย 24V, 50W
โฟลว์มิเตอร์แบบแผงกระจก LZT-15
กรองเครื่องกรองน้ำขั้นตอนเดียวขนาด 10 นิ้ว
ข้อต่อท่อ PVC+SU304#สแตนเลส
เข็มหัวฉีด SU304 #สแตนเลส
