เครื่องทดสอบความไวไฟของวัสดุก่อสร้าง

อุปกรณ์ทดสอบเซลล์ที่ติดไฟได้โซลาร์เซลล์ตรงตามมาตรฐาน UL 1730 ASTM E108

การแนะนำสินค้า

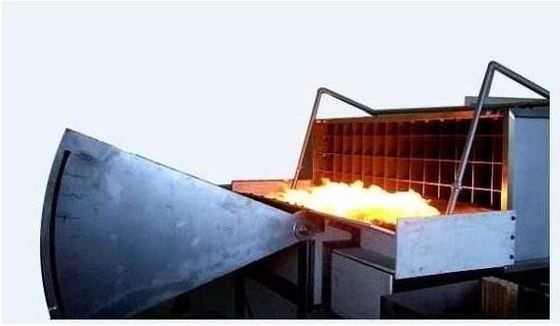

โซล่าร์เซลล์การแพร่กระจายของเครื่องทดสอบเปลวไฟและการเผาไหม้แบรนด์ขึ้นอยู่กับการออกแบบและการพัฒนา UL 1730, IEC 61730-2 คือการจำลองสภาพจริงเพื่อประเมินหลังคาและส่วนประกอบของประสิทธิภาพการทนไฟของเครื่องมือใน A1.82m, b 2.4m และ c 3.9m ตัวอย่างเพื่อประเมินระดับ A ~ C นอกจากนี้ยังสามารถใช้ในการทำงานที่ทนไฟของส่วนประกอบแผงเซลล์แสงอาทิตย์ที่ใช้ในการทดสอบนี้

มาตรฐาน

UL 1730: การตรวจจับควันหน่วยที่อยู่อาศัยหลายครอบครัวและโรงแรม
จอภาพ: การตรวจจับสัญญาณไฟฟ้าของฝุ่นในบ้าน;
UL 790: วิธีทดสอบไฟแบบมาตรฐานสำหรับวัสดุหุ้มหลังคา
ASTM E108-04: วิธีทดสอบไฟแบบมาตรฐานสำหรับวัสดุคลุมหลังคา
NFPA 256: การทดสอบการยิงของดาดฟ้าดาดฟ้า
IEC 61730-2 ภาคผนวก b: การทดสอบไฟไหม้บนโมดูล PV

ลักษณะของอุปกรณ์

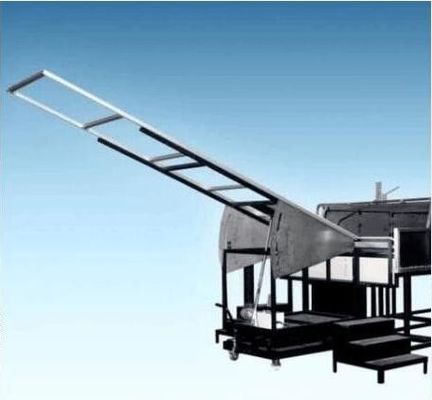

ชิ้นส่วนโครงสร้าง
1. หลังคาไม้อัดครอบคลุมวัสดุขนาด: 1,300 (w) X1,000 (d) x120 (h) ถึง
ติดตั้งตัวอย่างทดสอบ
2. คณะกรรมการทดสอบการไม่ติดไฟติดตั้งในตอนท้ายของการทดสอบสามารถหยุดการทดสอบ
แผงอารมณ์;
3. พัดลมสแตนเลสคณะกรรมการควบคุมมุมทดสอบสามารถปรับเปลี่ยนได้
ขนาด: 1,440 (l) x 940 (h) มม.
4. ใช้เพื่อรองรับการทดสอบโครงยึดหลักเหล็กทนการกัดกร่อนขนาด: 1,020 (l) x 1,000 (d) x 1,473 (h) mm
5. ประกอบแผ่นไม่ติดไฟติดตั้งด้านหน้าของเฟรมเพื่อจำลอง
ชายคาบ้านบัวขยายเปลวไฟจากเครื่องเผาถึงชิ้นงาน
ขนาด: 330 (w) x 2,130 (d) x 584 (h) มม.
6. อัตราการไหลของอากาศสำหรับแผงทดสอบ: 19 ± 8 กม. / ชม. (5.5M / วินาที) และกำหนดค่า
เครื่องวัดความเร็วลม
7. แยกท่อระบายอากาศสามารถสกัดจากภายนอกห้องปฏิบัติการอากาศ
8. ติดตั้งตัวกรองรังผึ้งในท่ออากาศติดตั้งกังหันก๊าซคู่มือนำเข้า;
9. ท่อระบายอากาศพร้อมกับแผงปรับความลาดเอียงสำหรับการปรับทิศทางการไหลของอากาศ;
10. ท่อระบายอากาศที่ติดอยู่กับคำแนะนำสามารถเพิ่มความเร็วเพื่อให้แน่ใจว่าการไหลเวียนของการทดสอบอุปทานจากการรบกวนจากภายนอกแผ่นคู่มือที่ทำจากสแตนเลส, สถานที่ไม่เปลี่ยนแปลงด้วยความดันลม;
11. วัสดุท่อสำหรับสแตนเลสทนต่อการกัดกร่อนและทนความร้อนขนาด: 2,130 (w) x 762 (h) x 3,000 (l) มม.
12. พัดลม 220V, 50HZ ไฟสามเฟสพร้อมกับระบบย้อนกลับสามารถปรับความเร็วลมโดยอัตโนมัติไหลขั้นต่ำ 300m3 / นาที
13. อินเวอร์เตอร์ความเร็วตัวแปรอนันต์ 0-100% ปรับ;
14. เตาแก๊ส (สำหรับชิวฮุ่ยเป็นระยะ ๆ , เปลวไฟกระจายและไฟลุกไหม้), 1.12 ม., 60.3 มม., การเคลื่อนที่ในด้านทดสอบมี 12.7 มม. (กว้าง) * 0.91 ม. (ยาว);
15. เตาแก๊สสามารถให้ 22,000Btu / นาที (387kWh), และตาม a, b, c สามระดับการเผาไหม้, วาล์วควบคุมแก๊สความแม่นยำสูงควบคุมการไหลของก๊าซ
16. เทอร์โมคัปเปิลติดตั้งด้านบน 58.7 มม., 888 ±สามารถทดสอบ 28 ºC;
17. ระบบจุดระเบิดอัตโนมัติ, มั่นใจในความปลอดภัยของประสิทธิภาพการทดสอบ, จุดระเบิดอิเล็กโทรด 1.8kVp ควบคุมการไหลของมวลเป็นความดันขั้นต่ำตามมาตรฐานที่แตกต่างกัน, ควบคุมอัตราการไหลของก๊าซ, Class A และ B: 21,000 ~ 22,000 Btu / นาที (369 ~ 387 kWh ) เป็นเวลา 10 นาที Class C: 18,000 ~ 19,000 Btu / นาที (316 ~ 334 kWh) 4 นาที
18. ระบบควบคุมอุณหภูมิ - Class A และ B: 760 ±28ºC (1400 ±50ºF) -21,000 ~ 22,000 Btu / นาที -C Class: 704 ± 28 c (1300 ±50ºF) -18,000 ~ 19,000 Btu / นาที
19. เครื่องวัดความดันความแม่นยำสูงและวาล์วควบคุมความดันควบคุมความดันก๊าซ
1) - แต่ละการถ่ายโอนไปยังก๊าซในเตาต้องทำตามวิธีการทดสอบและควบคุมที่แตกต่างกัน
2) -LNG: การใช้ MFM สามารถวัดการไหลได้อย่างแม่นยำ (การควบคุมวาล์วควบคุมการไหล);
3) -LPG: อัตราการไหลของอากาศโดยใช้ระบบอินเวอร์เตอร์: สำรับทดสอบที่ 19 ± 8 km / h (5.5M / วินาที);
20. วัสดุตาข่ายเมทัลลิกพาเลทสามารถหมุนได้เพื่อให้การเผาไหม้เต็มรูปแบบ
วัสดุ

ส่วนทดสอบ

1. ระบบควบคุมคอมพิวเตอร์ของซอฟต์แวร์ควบคุมพิเศษของสหรัฐอเมริกาสำหรับการทดลอง Labview, การรวมจอ LCD ขนาด 10.2 ";
2. ระบบการเก็บข้อมูล, ภาษาการเขียนโปรแกรม LabView ใช้ในการเขียนโปรแกรม, การ์ดเก็บข้อมูล
3. ระบบเก็บข้อมูลประกอบด้วยส่วนต่าง ๆ ดังนี้
input โมดูลอินพุตเทอร์โมคัปเปิลแบบ 16 บิต
input โมดูลอินพุตการแปลง 16 บิต a / d
③โมดูลอินพุต / เอาต์พุตข้อมูล
output โมดูลเอาต์พุตการแปลง 12 บิต a / d
plane backplane 4 และ 8 สล็อต
modules โมดูลห้องปฏิบัติการ
module โมดูลเครือข่าย Lab / Ethernet
4. ระบบการทดสอบแบรนด์เตาแก๊สเปลวไฟห้อมล้อมวัสดุการเผาไหม้เตาแก๊สเป็น 880 ±10ºCอุณหภูมิสามารถปรับได้

ผลที่ได้มาตรฐาน

1. มาตรฐานทั่วไปสำหรับการแพร่กระจายเปลวไฟ
①ส่วนใด ๆ ของวัสดุมุงหลังคา (ส่วนประกอบหรือแผง) จากดาดฟ้าทดสอบในเปลวไฟหรืออนุภาคที่ส่องแสงเป่า
an เลื่อนผ่านแยกส่วนโค้งหลังคาที่คลุมวัสดุเช่นดาดฟ้าหลังคาเปิดได้
rating ระดับความปลอดภัย Fire A: ช่วงการกระจายเปลวไฟคือ 1.82M
ความปลอดภัยจากอัคคีภัยระดับ B: ช่วงการกระจายเปลวไฟคือ 2.4M,
อันดับ C ด้านความปลอดภัยจากอัคคีภัย: บริเวณสำหรับดับเพลิงคือ 3.9M
วัดจากขอบของการกระจายตัวอย่างของเปลวไฟ

2. มาตรฐานทั่วไปสำหรับการเผาไหม้หลังคา
①ส่วนใดส่วนหนึ่งหรือส่วนประกอบของแผงควบคุมจากดาดฟ้าทดสอบในเปลวไฟที่พัดหรือตกลงมา
②ชิ้นส่วนของดาดฟ้าหลังคาหรือส่วนหนึ่งของแผงในโครงสร้างหลังคาหรือส่วนประกอบในรูปแบบของอนุภาคเรืองแสงหายไป
③ดำเนินการต่อกับส่วนประกอบหรือแผงการเผาไหม้
