ISO 5659-2: 2006 3500W NBS เครื่องทดสอบความหนาแน่นควันพลาสติก / ยาง

3500W NBS เครื่องทดสอบความหนาแน่นควันบุหรี่พลาสติก / ยาง ISO 5659-2: 2006

รายละเอียดสินค้า

(หมายเหตุ: มาตรฐาน GB/8323.2-2008 อื่นๆ ที่ไม่ระบุหรือขัดแย้งกันจะมีผลเหนือกว่า)

เครื่องทดสอบความหนาแน่นควันไฟจากการเผาไหม้ด้วยพลาสติกเป็นอุปกรณ์ทดสอบใหม่สำหรับการวัดความหนาแน่นของควันซึ่งเป็นไปตามเงื่อนไขทางเทคนิคที่กำหนดไว้ในมาตรฐานแห่งชาติ GB8323.2-2008 ซึ่งเหมาะสำหรับการตรวจวัดความหนาแน่นของแสงเฉพาะของควันที่เกิดจากการเผาไหม้ พลาสติกและความหนาแน่นของแสงสูงสุดคือผลการทดสอบใช้ในการประเมินประสิทธิภาพควันของพลาสติกภายใต้เงื่อนไขที่กำหนดสอดคล้องกับ GB8323.2-2008 ควันพลาสติกรุ่น Generation-Part II: วิธีห้องเดียวสำหรับการกำหนดวิธีทดสอบความหนาแน่นของควันและ ISO5659.2-2006 "การสร้างควันพลาสติก - ส่วนที่ II: วิธีห้องเดียวสำหรับการกำหนด ความหนาแน่นของแสง"เครื่องมือทั้งหมดประกอบด้วยห้องทดสอบแบบปิด, ระบบการวัดโฟโตมิเตอร์, กรวยรังสี, ระบบเผาไหม้, เครื่องจุดไฟ, กล่องทดสอบ, ขดลวด, เครื่องมือวัดอุณหภูมิ และซอฟต์แวร์ทดสอบความหนาแน่นของควันวงจรนี้ได้รับการพัฒนาด้วยไมโครคอมพิวเตอร์ชิปเดียวที่มีเนื้อหาทางเทคนิคสูงและประสิทธิภาพที่เสถียรเครื่องมือนี้เหมาะสำหรับพลาสติกทุกชนิด และยังใช้ได้กับการประเมินวัสดุอื่นๆ (เช่น ยาง ผ้าคลุมสิ่งทอ สี ไม้ และวัสดุอื่นๆ) อุตสาหกรรมพลาสติก อุตสาหกรรมวัสดุแข็ง โรงงานผลิตและห้องปฏิบัติการวิจัยที่ใช้กันอย่างแพร่หลาย

หลักเทคนิค ตัวชี้วัดและสภาพการทำงาน

ข้อกำหนดทางเทคนิคหลักและสภาพการทำงานของอุปกรณ์เป็นไปตามเงื่อนไขทางเทคนิคที่กำหนดไว้ในมาตรฐานแห่งชาติ GB/8323.2-2008 ตามมาตรฐาน GB8323.2-2008 "plastic-Smoke Generation-Part II: วิธีห้องเดี่ยวสำหรับ การวัดวิธีทดสอบความหนาแน่นของควัน" และ ISO5659.2-2006 การสร้างควันพลาสติก - ส่วนที่ II: วิธีห้องเดียวสำหรับการกำหนดความหนาแน่นของแสง และเป็นไปตามมาตรฐานข้างต้นที่กำหนดไว้ในข้อกำหนด ตัวชี้วัดทางเทคนิค และข้อกำหนดทางเทคนิคเป็นพื้นฐาน สำหรับการประเมินประสิทธิภาพของอุปกรณ์ เงื่อนไขการยอมรับ และเกณฑ์การยอมรับ

1. กล่องควันขนาดภายใน: ยาว 914mm±3mm, กว้าง 610mm±3mm, สูง 914mm±3mm.

2. ขนาดเครื่องมือ: ยาว 1110mm±10mm, กว้าง 750mm±10mm, สูง 2040mm±10mm.

3. กำลังไฟ: 220v, 4kw.(ควรระบุกำลังไฟของอุปกรณ์ทั้งหมด)

4. (ควันหนาแน่น) 0-924 เกียร์อัตโนมัติ 6 เกียร์

5. ช่วงการวัด: 0.0001-100%;

6. ความแม่นยำในการวัด: ± 3%;

7. แรงดันใช้งาน: 200-240v 50Hz;

8. อุณหภูมิแวดล้อม: อุณหภูมิห้อง -40 ℃

9. อุณหภูมิสัมพัทธ์: ≤85%;

10. สภาพแวดล้อมการทำงาน: การทำงานของอุปกรณ์ ควรหลีกเลี่ยงแสงจ้าโดยตรง และไม่มีปรากฏการณ์การไหลของอากาศบังคับ

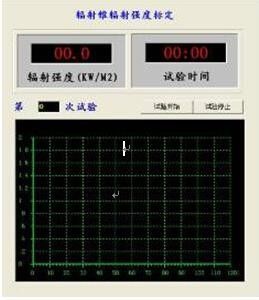

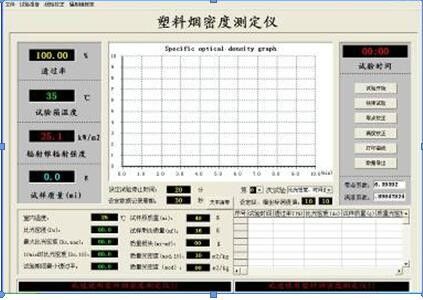

11. ซอฟต์แวร์การวัด: อินเทอร์เฟซระบบปฏิบัติการ Windows XP ข้อมูลหลักสามารถทดสอบพล็อตไฟควัน ความหนาแน่นของแสงเฉพาะ ความหนาแน่นของแสงคุณภาพ การสูญเสียคุณภาพ อัตราการสูญเสียคุณภาพ ความหนาแน่นของควันเฉลี่ยนอกจากนี้ยังมีการสอบเทียบ การแก้ไข การทดสอบ การปรับพารามิเตอร์ และอื่นๆ อินเทอร์เฟซการทำงาน

12. สไตล์ LabVIEWแสดงการส่งผ่านและเส้นโค้งเวลา

13. ขนาดตัวอย่าง: 75x75mm.

14. แหล่งกำเนิดแสงแรงดันไฟฟ้า: 6.5V แรงดันใช้งาน: 4v±0.2v.

15. อุณหภูมิแสง: 2200k±100k

16. ความเร็วของแสงขนาดเส้นผ่านศูนย์กลาง 51 มม. คอมพิวเตอร์จะบันทึกความหนาแน่นของแสงโดยอัตโนมัติตามการเปลี่ยนแปลงของแสง

17. ตัวกรอง: ขยายความหนาแน่นของแสงของตัวกรอง 2.0;ความหนาแน่นของแสงของตัวกรองคือ 3.0 และความหนาแน่นของแสงของตัวกรองคือ 0.5 หนึ่งคือ 3

18. รูรับแสงด้านล่างมีฮีตเตอร์วงแหวน ทำให้หน้าต่างแสงมีอุณหภูมิ 50 ℃-55 ℃ อาจทำให้พื้นผิวนี้ความเข้มข้นของควันต่ำที่สุด

19. กรวยทำความร้อน: กำลังไฟ 2600W, ช่วงการควบคุมอุณหภูมิ: 0-1000 ℃, อุณหภูมิเทอร์โมคัปเปิล, พร้อมกับการชดเชยปลายเย็นอัตโนมัติ

20. เครื่องวัดรังสีความร้อน: การคำนวณหาสัญญาณของเครื่องวัดการไหลของความร้อนพร้อมกับท่อระบายความร้อนด้วยน้ำ

21. เครื่องทำความร้อนเสริม: กำลังไฟ 500W สามารถทำให้อุณหภูมิภายในห้องทดสอบมีเสถียรภาพใน 40 ℃±10 ℃หรือ 55 ℃±10 ℃

22. ทดสอบการเปลี่ยนแปลงน้ำหนักตัวอย่างโดยการชั่งน้ำหนักสมดุลของบันทึกการรวบรวมอัตโนมัติ, ชั่งน้ำหนัก 2000g, ชั่งน้ำหนักความแม่นยำ 0.1g, ปรับความสูงของแกนรองรับการชั่งน้ำหนักได้

23. แก๊ส: ความบริสุทธิ์มากกว่า 95% ของ 3.5kpa±kpa ความดันขั้นต่ำสำหรับ

24. คอมพิวเตอร์ควบคุมอัตโนมัติ ได้มา บันทึกและชำระผลลัพธ์

25. น้ำหนัก : ประมาณ 500Kg.

26. ขนาดเครื่องมือ: 1.22mx0.68mx2m

27. มาตรฐานการกำหนดค่า: สอดคล้องกับ ISO 5659-2:2006,GBt8323.2-2008

พารามิเตอร์อื่นๆ และบทนำ

1. ประตูหน้ามีหน้าต่างและสามารถปิดกั้นการตรวจสอบกิจกรรมของทึบแสงได้

2. การติดตั้งด้านล่างของกล่องสี่เหลี่ยมป้องกันแรงดันเกินของชิ้นส่วนอลูมิเนียมฟอยล์ที่ระเบิด งวดด้านบนมีอุปกรณ์ปรับความดันภายในกล่อง

3. แหล่งกำเนิดแสง: หลอดไส้ 6.5V ความยาวคลื่นแสง 400 ~ 750nm

4. ตัวรับ: สำหรับหลอด photomultiplier, การส่งผ่าน 0% สำหรับไม่มีแสงผ่าน, การส่งผ่านแสง 100% โดยไม่มีการบดบังอย่างสมบูรณ์

5. กรวยแผ่รังสีประกอบด้วยองค์ประกอบความร้อนที่มีกำลังไฟ 3500W

6. พื้นผิวของเตารูปกรวยเรเดียลคือ 50 มม.

7. ความเข้มของการแผ่รังสี: ปรับได้ระหว่าง 10kw/㎡~50kw/㎡มีการส่องสว่างรังสี 10kw/㎡~50kw/㎡ ที่ศูนย์กลางของพื้นผิวตัวอย่าง

8. ระบบการเผาไหม้: โดยวาล์วควบคุม, ตัวกรอง, เครื่องวัดอัตราการไหลของวาล์ว, องค์ประกอบของเตา

9. หัวเผา: โดยองค์ประกอบจุดไฟและหัวฉีด หัวฉีดเหนือตำแหน่งแนวนอน 10 มม.พื้นผิวตัวอย่าง และวางในตำแหน่งกึ่งกลางของชิ้นงานทดสอบ

การกำหนดค่าหลัก

กล่องทดสอบ
