SL - T812 เครื่องทดสอบแรงดึงปลายสายสำหรับตรวจจับแรงดึงของขั้วต่อสายต่างๆ

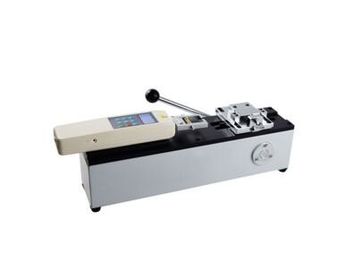

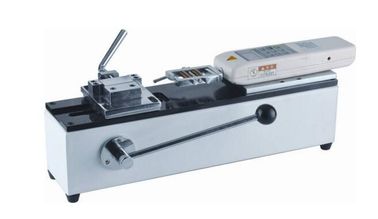

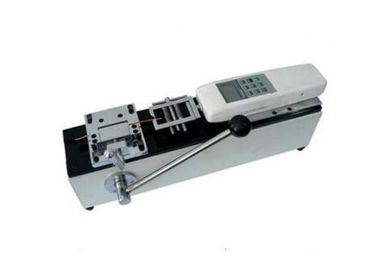

SL-T812 เครื่องทดสอบแรงดึงปลายสาย

ใช้
เทอร์มินัลทดสอบแรงดึงเป็นเครื่องมือทดสอบที่พัฒนาขึ้นโดย บริษัท ของเราสำหรับสายรัดและอุตสาหกรรมอิเล็กทรอนิกส์
ออกแบบมาเพื่อตรวจจับแรงดึงของเทอร์มินัลเทอร์มินัลต่างๆ เครื่องวัดแรงดันแบบกด NK, HF และชุดติดตั้งพิเศษ
เครื่องมือนี้มีลักษณะเฉพาะของอุปกรณ์ขนาดกะทัดรัดการควบคุมที่ถูกต้องแม่นยำในการวัดค่าความแม่นยำสูงการหนีบตัวอย่างที่สะดวกและการใช้งานง่ายและเป็นอุปกรณ์ที่เหมาะสำหรับผู้ผลิตสายรัดเพื่อให้ได้ผลิตภัณฑ์ที่มีคุณภาพ

ลักษณะ
ติดตั้งในแนวนอน
การใช้งานด้วยตนเองการดำเนินงานที่เรียบง่ายและมีเสถียรภาพ
เครื่องสามารถติดตั้งบนโต๊ะเพื่อให้ชั้นมีเสถียรภาพมากขึ้น

พารามิเตอร์ทางเทคนิค
ปริมาณ: 450 มม. × 260 มม. × 160 มม.

จังหวะที่มีประสิทธิภาพ: 50 มม.
โหลดพิกัด: 500N (สามารถกำหนดค่าได้ด้วย 1000N)
น้ำหนักสุทธิ: 10.6 กิโลกรัม

ทดสอบกระบวนการทำงาน
1. วางส่วนขั้วไฟฟ้าของเทอร์มินัลเทอร์มินัลแต่ละด้านที่ปลายด้านซ้ายและหมุนที่จับเพื่อยึดส่วนของสายไฟ (เทอร์มินัลเทอร์มินัลได้รับการกด)
2. วางปลายอีกด้านของเทอร์มินัลเทอร์มินัลเข้าไปในที่หนีบยึดด้านขวาและหมุนที่จับเพื่อให้ปลายเทอร์มินัลเทอร์มินัลแน่นอยู่ตรงกลาง
3. ใช้ปุ่ม M4 Allen เพื่อจัดตำแหน่งศูนย์กลางของที่ยึดด้านซ้ายไปตรงกลางของที่ยึดด้านขวา
4. หากใช้ชุด HF (เครื่องวัดกำลังดึงแรงกดดิจิตอล) เพื่อดันและดึงไทม์สให้เปิดเครื่องและรอจนกระทั่งจอ LCD แสดงค่าเป็นศูนย์
5. หากมีการตั้งเวลากดดึงของชุด NK (เครื่องวัดแรงเสียดทาน) กดปุ่มสลับเพื่อให้นิ้วกลับไปที่ตำแหน่งศูนย์
6. หมุนที่จับของตัวเครื่องเพื่อเลื่อนที่ยึดด้านซ้ายไปทางด้านซ้ายและด้านขวาเพื่อยึดขั้วต่อ
