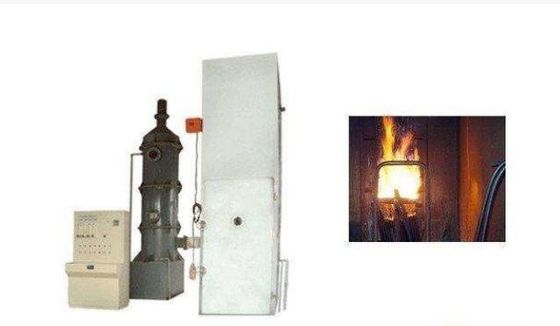

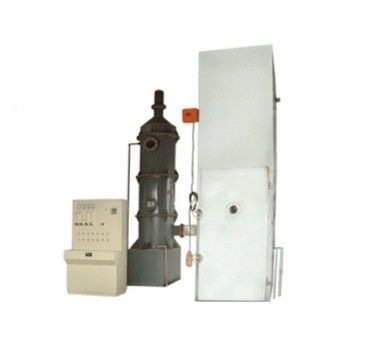

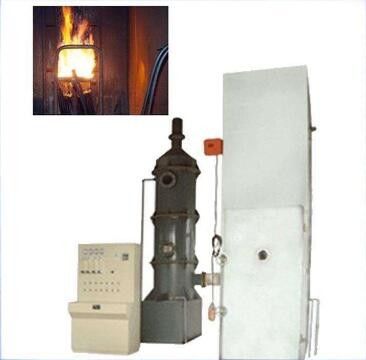

เครื่องทดสอบการเผาไหม้สายเคเบิล Bundle สำหรับลวดทนไฟและการทดลองการเผาไหม้สายเคเบิล

เครื่องทดสอบการเผาไหม้สายเคเบิลมัด

การใช้งาน

เหมาะสำหรับการทดสอบการเผาสายไฟและสายไฟแบบหน่วงไฟ

พารามิเตอร์ทางเทคนิค
1. อุปกรณ์ทดลอง
1.1 ห้องทดสอบ: อุปกรณ์ทดลองต้องเป็นกล่องรองรับตัวเองที่มีความกว้าง (1000 ± 100) มม. ความลึก (2000 ± 100) มม. และความสูง (4000 ± 100) มม.ผนังด้านหลังและทั้งสองด้านของกล่องทดสอบจะต้องหุ้มฉนวนความร้อนด้วยค่าสัมประสิทธิ์การถ่ายเทความร้อนประมาณ 0.7 W?m-2?K-1 แผ่นเหล็กสแตนเลส USU304 หนา 1.5 มม. และใยแร่ฉนวนหนา 65 มม. ตรงกลาง 1.5 สำหรับภายนอกแผ่นสแตนเลส USU304 หนา Mm
1.2 แหล่งอากาศ:
1.2.1 ช่องลมเข้าติดตั้งมาตรวัดความเร็วลมแบบดิจิตอล และอัตราการไหลของอากาศอยู่ที่ (5000±500) ลิตร/นาที
1.2.2 หลังจากการทดสอบเสร็จสิ้น: หากตัวอย่างยังคงไหม้อยู่เป็นเวลาหนึ่งชั่วโมงหลังจากที่ไฟหยุดลง จะมีการแจ้งเตือนและฝนจะบังคับให้การเผาไหม้หยุดลง
อุปกรณ์
1.3 บันไดเหล็กแบบกว้าง (500 ± 5) มม. บันไดเหล็กมาตรฐานกว้าง (800 ± 10) มม. วัสดุบันไดเหล็กกว้าง USU304 สแตนเลสกลม
1.4 อุปกรณ์ทำให้บริสุทธิ์ปล่อย:
1.4.1 ส่วนบนของกล่องทดสอบติดตั้งเครื่องวัดความเร็วลมแบบดิจิตอลเพื่อให้แน่ใจว่าอัตราการไหลของลมจะน้อยกว่า 8M/S ซึ่งจะไม่ส่งผลต่อการไหลของอากาศในห้องทดสอบ
1.4.2 เครื่องดูดควันและล้างเครื่องดูดควัน: สแตนเลส SUS304 ที่มีขนาดเส้นผ่าศูนย์กลาง 800 มม. และสูง 3500 มม.
2 แหล่งกำเนิดประกายไฟ
ประเภท 2.1: แหล่งกำเนิดประกายไฟจะต้องรวมถึงหัวเผาก๊าซโพรเพนหนึ่งหรือสองหัวกับเครื่องวัดอัตราการไหลและเครื่องผสม venturi ที่เกี่ยวข้องพื้นผิวของไฟต้องเป็นแผ่นโลหะแบน 244 แผ่น เส้นผ่านศูนย์กลาง 1.32 มม.ระยะห่างจากจุดศูนย์กลางของรูเหล่านี้คือ 3.2 มม. ซึ่งถูกเซเป็นสามแถว แต่ละแถวคือ 81, 80 และ 81 กระจายตามค่าที่ระบุ ขนาดอยู่ในช่วง 257 x 4.5 มม.นอกจากนี้ยังมีรูเล็กๆ สองแถวเกิดขึ้นที่ทั้งสองด้านของแผ่นกันไฟ และรูนำทางเหล่านี้สามารถรักษาการเผาไหม้ของเปลวไฟให้คงที่หัวเผาแต่ละหัวควรติดตั้งอุปกรณ์ที่แม่นยำเพื่อควบคุมอัตราการไหลเข้าของโพรเพนและอากาศสามารถใช้เครื่องวัดการไหลของโรเตอร์หรือเครื่องวัดการไหลของมวลได้
2.2 ตำแหน่งของแหล่งกำเนิดประกายไฟ ควรวางหัวเผาในแนวนอน (75±5) มม. จากพื้นผิวด้านหน้าของตัวอย่างสายไฟ 600±5 มม. จากด้านล่างของห้องทดสอบ และสมมาตรกับแกนของบันไดเหล็กจุดจ่ายไฟของหัวเตาจะต้องอยู่ที่กึ่งกลางระหว่างทางแยกทั้งสองของบันไดเหล็กและอย่างน้อย 500 มม. จากปลายล่างของชิ้นงานทดสอบ
