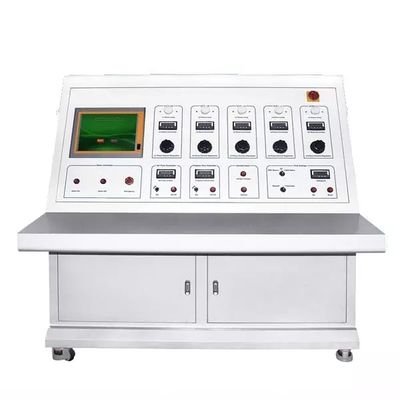

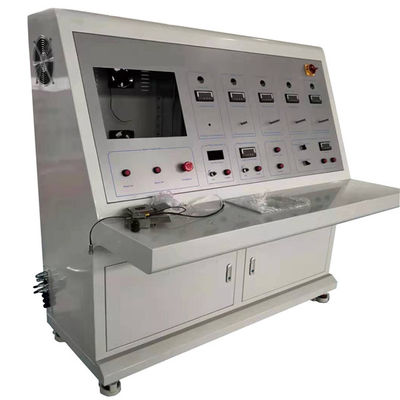

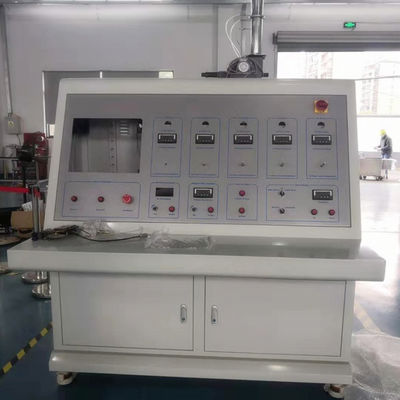

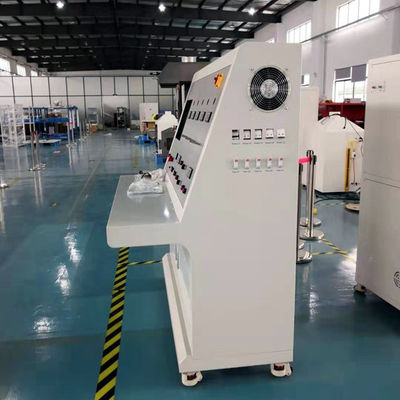

เครื่องทดสอบความทนไฟของลวดและสายเคเบิล

การแนะนำสินค้า

เครื่องมือทดสอบนี้ใช้สำหรับทดสอบสายเคเบิลที่จำเป็นเพื่อรักษาความสมบูรณ์ของวงจรเมื่ออยู่ภายใต้ไฟเพียงอย่างเดียวหรือไฟไหม้ด้วยแรงกระแทกที่สภาวะการทดสอบขึ้นอยู่กับเปลวไฟที่มีความร้อนที่ควบคุมได้ซึ่งสอดคล้องกับอุณหภูมิอย่างน้อย 750˚C หรือไฟที่มีแรงกระแทก ที่อุณหภูมิไม่ต่ำกว่า 830 องศาเซลเซียส

พารามิเตอร์ทางเทคนิค

1.แหล่งความร้อน : AGF Ribbon Type Propane Gas Burner
2. โครงสร้างมีรูไขว้ 3 แถว ความกว้างด้านหน้าเฉลี่ยของหัวเตา: 15 มม. เส้นผ่านศูนย์กลางรู: 1.32 มม. ระยะห่างระหว่างจุดศูนย์กลาง: 3.2 มม.
3. แถวรูขัดเงาในรูนำร่องเพื่อรักษาเปลวไฟที่หน้าจาน Burner ทั้ง 2 ด้าน
4. เทอร์โมคัปเปิลสองตัวถูกติดตั้งในแนวนอนแยกจากกัน 45 มม. ด้านซ้ายและขวาของเส้นกึ่งกลางหัวเตาเพื่อตรวจสอบอุณหภูมิ
5.ตัวควบคุมการไหลของมวลเพื่อควบคุมการไหลของก๊าซและอากาศ ความถูกต้องไม่น้อยกว่า 1.5%
6.ซอฟต์แวร์สามารถแสดงอุณหภูมิการสอบเทียบหัวเผา โพรเพน และอัตราการไหลของอากาศเป็นต้น
7. กระแสไฟฟ้ามีให้โดยหม้อแปลงสามเฟสที่มีความจุเพียงพอในการรักษาแรงดันทดสอบที่จำเป็นเมื่อไม่สามารถรักษาความสมบูรณ์ของวงจรได้
8.ตัวบ่งชี้การเชื่อมต่อตัวนำ (ไฟ LED) เพื่อสร้างกระแส
9. ค่าแรงดันไฟฟ้าจะถูกตั้งค่าโดยอัตโนมัติโดยซอฟต์แวร์และปรับโดยแผงควบคุม
10.จอแสดงผลดิจิตอลของข้อมูลกระแสและแรงดัน ความถูกต้องของกระแสคือ 0.001A.
11. การป้องกันกระแสไฟโดยใช้ฟิวส์ 2A
12.คอมพิวเตอร์รวบรวมข้อมูลการวัดกระแสและแรงดันตามเวลาจริง และสร้างเส้นโค้งของกระแสและแรงดัน
13.เมื่อไม่สามารถรักษาความสมบูรณ์ของวงจรได้ ไฟแสดงที่เกี่ยวข้องจะดับลง คอมพิวเตอร์จะระบุสถานะและบันทึกเวลาโดยอัตโนมัติ แล้วส่งเสียงและสัญญาณเตือนไฟออก

คุณสมบัติของสินค้า

1. อุปกรณ์รองรับตัวอย่างจะต้องเป็นแบบที่สนับสนุนปลอกหรือปลายป้องกันของสายเคเบิลหรือสายเคเบิลในแนวนอนปลายด้านหนึ่งของตัวอย่างถูกยึดด้วยแคลมป์แบบตายตัวเพื่อป้องกันการเคลื่อนตัว และปลายอีกด้านรองรับตัวอย่าง สายเคเบิล หรือ ส่วนตรงกลางของสายเคเบิลรองรับด้วยวงแหวนโลหะสองอันที่ระยะห่าง 300 มม.วงแหวนโลหะและชิ้นส่วนโลหะอื่นๆ ของอุปกรณ์รองรับมีการต่อลงดินอย่างดีเส้นผ่านศูนย์กลางด้านในของวงแหวนโลหะอยู่ที่ประมาณ 150 มม. และใช้แท่งกลมที่มีเส้นผ่านศูนย์กลาง 10±2 มม.
2. แหล่งกำเนิดประกายไฟคือหัวเผาริบบิ้นโพรเพน American AGF ที่มีความยาวหัวฉีด 500 มม. และความกว้างของหัวฉีด 15 มม.หัวฉีดมีเส้นผ่านศูนย์กลางระบุสามแถวที่เซ 1.32 มม. และระยะกึ่งกลาง 3.2 มม.มีหนึ่งอันที่แต่ละด้านของหัวฉีดรูเล็ก ๆ ทำหน้าที่เป็นรูนำทางเพื่อรักษาการเผาไหม้ของเปลวไฟ และค่าความคลาดเคลื่อนของมิติคือ ±5%;
3. ตัวควบคุมการไหลของมวลที่นำเข้าควบคุมการไหลของก๊าซและอากาศและความแม่นยำในการอ่านไม่น้อยกว่า 1.5%
4. วาล์วลดแรงดันที่นำเข้าสามารถให้แรงดันทางออกที่ 0.1Mpa ± 3pa;
5. เครื่องวัดความดันที่นำเข้าสามารถให้ช่วงความดัน 0-200kpa;
6. เทอร์โมคัปเปิลโอเมก้านำเข้าที่มีขนาดเส้นผ่าศูนย์กลาง 1.5 มม. สำหรับการสอบเทียบอุณหภูมิหัวเตา
7. สามารถตั้งเวลาทดสอบการเผาไหม้และตัดแก๊สโดยอัตโนมัติ
8. ซอฟต์แวร์ทดสอบมาตรฐานสามารถแสดงอุณหภูมิการสอบเทียบหัวเผาการไหลของโพรเพนการไหลของอากาศ
9. การทดสอบนี้ใช้กับสายเคเบิลที่มีแรงดันไฟฟ้า 0.6/1.0 KV หรือต่ำกว่า
10. ในระหว่างการทดสอบ กระแสที่ใช้สำหรับการตรวจสอบความต่อเนื่องต้องผ่านตัวนำทั้งหมดของสายเคเบิลกระแสนี้จัดทำโดยหม้อแปลงไฟฟ้าดาวสามเฟสหม้อแปลงไฟฟ้ามีความจุเพียงพอที่จะรักษาแรงดันทดสอบที่ต้องการเมื่อกระแสไฟรั่วไหลได้ที่ปลายอีกด้านหนึ่งของตัวอย่าง ตัวนำแต่ละตัวหรือชุดตัวนำแต่ละชุดเชื่อมต่อกับอุปกรณ์ชี้ตำแหน่ง (ไฟ LED) เพื่อสร้างกระแสซึ่งสามารถรับข้อมูลได้ในซอฟต์แวร์คอมพิวเตอร์
11. คอมพิวเตอร์สามารถป้อนการตั้งค่าแรงดันไฟฟ้า ตั้งค่าแรงดันไฟฟ้าโดยอัตโนมัติสามารถปรับแรงดันไฟฟ้าได้อย่างละเอียดผ่านปุ่มบนแผงควบคุม
12. การป้องกันกระแสไฟของวงจรทดสอบใช้ฟิวส์และเป็นไปตามประเภท D II ที่ระบุใน GB 13539.5ฟิวส์มาตรฐาน 2A.ง่ายต่อการเปลี่ยนและใช้เบรกเกอร์วงจรขนาดเล็กที่นำเข้ามาเพื่อป้องกันวงจรทดสอบแต่ละวงจร
13. ข้อมูลกระแสและแรงดันของสายทดสอบทั้งหมดถูกส่งผ่านเครื่องมือรอง แสดงแบบดิจิทัล ความแม่นยำของกระแสทดสอบคือ 0.001A และกระแสจริงคือ 0.25A เป็นกระแสทดสอบที่ดีที่สุด
14. คอมพิวเตอร์รวบรวมข้อมูลการวัดกระแสและแรงดันไฟฟ้าแบบเรียลไทม์และสร้างกราฟกระแสและแรงดัน โดยแสดงเส้นกราฟกระแสและแรงดันของสายเคเบิลแต่ละเส้นภายใต้สภาวะที่เกิดไฟไหม้ และพิจารณาประสิทธิภาพการทนไฟสามารถทำการวิเคราะห์เพิ่มเติมของสายเคเบิลในฐานะฟังก์ชันของเวลาไฟไหม้ได้ข้อมูลสุดท้ายจะถูกเก็บไว้ในฐานข้อมูลคอมพิวเตอร์และสร้างรายงานมาตรฐานเพื่อให้เข้าถึงได้ง่าย
15. การสอบเทียบอุณหภูมิเปลวไฟก่อนการทดสอบ เทอร์โมคัปเปิลหุ้มเกราะที่นำเข้าถูกสอบเทียบ คอมพิวเตอร์จะเก็บอุณหภูมิการสอบเทียบเป็นเวลาอย่างน้อย 10 นาที และเลือกโหมดการยิงในคอมพิวเตอร์ตามโหมดการจ่ายไฟ คอมพิวเตอร์ทำการสุ่มตัวอย่างในสภาวะคงที่และคำนวณความแตกต่างตามอุณหภูมิที่รวบรวม และให้รายงานการตรวจสอบบันทึกรายงานและจัดเก็บไว้ในฐานข้อมูลเพื่อให้มั่นใจถึงความน่าเชื่อถือและอำนาจในการตรวจสอบ
16. ในระหว่างการทดสอบ ก๊าซและอากาศเสริมเป็นตัวควบคุมการไหลของมวล และ Venturi ผสมกัน คอมพิวเตอร์จะควบคุมวาล์วการไหลโดยอัตโนมัติ และข้อมูลจะถูกบันทึกในฐานข้อมูลตามเวลาจริงคอมพิวเตอร์จะควบคุมอัตราส่วนก๊าซและอากาศเสริมโดยอัตโนมัติเพื่อให้การเผาไหม้สมบูรณ์ ทำให้เกิดเปลวไฟที่เสถียรและทำให้อุณหภูมิเปลวไฟคงที่
17. เมื่อวงจรได้รับพลังงานตามปกติ แต่ละวงจรจะใช้ไฟแสดงสถานะที่นำเข้ามาเมื่อสายไม่สมบูรณ์ภายใต้สภาวะเปลวไฟ ไฟแสดงสถานะวงจรที่เกี่ยวข้องจะดับลงคอมพิวเตอร์จะกำหนดสถานะปัจจุบันโดยอัตโนมัติและควบคุมเสียงและสัญญาณเตือนไฟ

การประยุกต์ใช้: เครื่องทดสอบการทนไฟของสายไฟและสายเคเบิลใช้เพื่อทดสอบความต้านทานไฟของสายเคเบิลสำหรับการเดินสายหรือโครงข่าย และจุดไฟเผาในเปลวไฟอย่างน้อย 750 ° C และ 950 ° C เพื่อทดสอบความสมบูรณ์ของสายเคเบิลเพื่อรักษาวงจร .

มาตรฐาน

IEC:IEC 60331-11&12:2002,IEC 60331-21~23:1999
IEC 60331 การทดสอบสายไฟฟ้าภายใต้สภาวะที่แน่นหนาของวงจร
IEC 60331 ส่วนที่ 11 ไฟเพียงอย่างเดียวที่อุณหภูมิเปลวไฟอย่างน้อย 750˚C
IEC 60331 ส่วนที่ 21 สายไฟที่มีแรงดันไฟฟ้าสูงสุดและรวมถึง 0.6/1kV
IEC 60331 ส่วนที่ 12 ไฟไหม้ที่มีการกระแทกที่อุณหภูมิเปลวไฟอย่างน้อย 830˚C
IEC 60331 ตอนที่ 31 ไฟพร้อมช็อต สายไฟที่มีแรงดันไฟฟ้าสูงสุดและรวมถึง 0.6/1kV
ขนาด:1750 มม. (W) x 680 มม. (D) x 1400 มม. (H)
น้ำหนัก:160กก.

ข้อกำหนดในการติดตั้ง

ไฟฟ้า: AC 380V 3 เฟส, 50/60Hz, 30A
อุณหภูมิแวดล้อม: ขณะทำงาน 10°C ถึง 35°C
ห้องทดสอบ: 3,000 มม. (กว้าง) x 3,000 มม. (ลึก) x 3,000 มม. (ส)
แก๊ส: อากาศและโพรเพน​
