UL 1685 / UL 2556 ห้องทดสอบการปล่อยไฟและควันแบบตั้งแบบมาตรฐานสําหรับสายไฟเบอร์ออปติก

UL 1685 / UL 2556 ห้องทดสอบการปล่อยไฟและควันแบบตั้งแบบมาตรฐานสําหรับสาย, สายเคเบิลและสายไฟเบอร์ออปติก

I. การใช้งาน

1.1 ใช้ในการตรวจสอบไฟฟ้าและไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า FT4 มาตรฐานการเผาไหม้ด้านล่างของ Man Yan และการปล่อยควัน

1.2 วิธีการทดสอบ: สายไฟฟ้าและสายไฟฟ้าไฟฟ้าไฟฟ้าเชื่อมแน่นกับเครื่องเผาไหม้ราค, ปลายการทดสอบเพื่อตรวจสอบความสูงของการเผาไหม้และการผลิตควันของสายไฟฟ้าและสายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

II.การปฏิบัติตามมาตรฐาน:

2.1 UL2556-2016 "วิธีการทดสอบสายและสายเคเบิล" ภาค 9.6 "การทดสอบเพลิงในเตาตั้ง (วิธี 1-เตาตั้งและวิธี 2-FT4) -FT4) " และเพิ่มเติม H

2.2 ความสอดคล้องกับ UL1581-2019 "มาตรฐานอ้างอิงสําหรับสายไฟฟ้า สายเคเบิล และสายไฟยืดหยุ่น" ภาค 111.

และเชือกยืดหยุ่น หมวด 1164 "FT4/IEEE 1202 การทดสอบไฟในช่องตั้ง"

2.3 ตอบสนอง UL1685-2018 "มาตรฐานสําหรับการทดสอบการแพร่กระจายไฟและการปล่อยควันในช่องตั้งสําหรับสายไฟฟ้าและสายไฟฟ้า"

สาม, ปริมาตรทางเทคนิคหลัก:

3.1 การประกอบเครื่องมือ: กล่องทดสอบ, หอเก็บควัน, ท่อ, แหล่งจุดไฟ, กรอบทดสอบ, ระบบแสง, การเก็บและประมวลผลข้อมูล และส่วนประกอบอื่น ๆ

3.2 ห้องทดสอบ:

3.2.1 ขนาดภายใน: ความสูง 3353 มิลลิเมตร, ความยาว 2438 มิลลิเมตร, ความกว้าง 2438 มิลลิเมตร

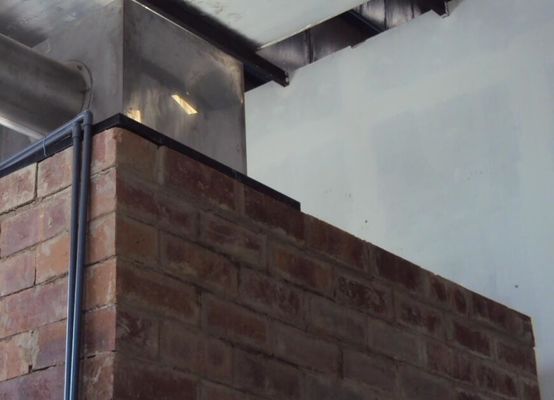

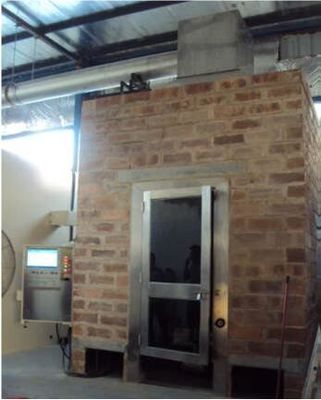

3.2.2 โครงสร้าง: สร้างจากสี่เหลี่ยมทําจากอิฐ (ดูรูป 1) หรือทําจากแผ่นเหล็กไร้ขัดเหลืองที่มีการกันความร้อน (ดูรูป 2)

3.2.3 ประตูทางเข้า: มีประตูทางเข้าอยู่ด้านหน้าห้องทดสอบ ความสูง 2.1m กว้าง 0.9mm ผลิตจากสแตนเลส พร้อมหน้าต่างการสังเกตหน้าต่างการสังเกตประกอบด้วยกระจกแข็งขนาดหน้าต่างการสังเกตสําหรับสแควร์ 457mm * 457mm, ซ้ายและขวาก่อนและหลังทั้งหมดสี่ของหน้าต่างการสังเกตเดียวกัน

3.2.4 หอเก็บควัน: ด้านบนมีรูปร่างทรงโขนมุมคลุม 40 องศา ติดตั้งอยู่ในโครงขั้วบนหอเก็บควันขนาด 914 มม.

3.2.5 แหล่งออกอากาศ: มีช่องเข้าอากาศสี่ช่อง ในส่วนล่างของห้องทดสอบ ด้านหน้าซ้ายและขวา มีความยาวและความกว้าง 559mm*343mmกลางด้านหน้า (ด้านล่างของประตู) คือ 914mm*343mmและด้านหลังมีความยาวและความกว้าง 2438mm*305mm

3.2.6 การส่องแสง: มีหลอดส่องแสงสองหลอดติดตั้งอยู่ด้านซ้ายของกล่องทดสอบ

3.2.6 ตู้ (เตียงทดสอบ):

3.2.6.1 โครงสร้าง: ประกอบด้วยกรอบเหล็กไร้ขัดเหล็ก กว้าง 305 มิลลิเมตร ลึก 76 มิลลิเมตร และสูง 2400 มิลลิเมตร โดยมีระยะทางระหว่างบันไดแต่ละบันไดในส่วนกลาง 25 มิลลิเมตรและตราบันไดประกอบด้วยเหล็กดัดเหล็กยาว 305 มม.และกว้าง 13 มม..

3.2.6.2 การติดตั้งแผ่นเหล็กบนด้านบนของพัลเล็ต มีขนาด 610 x 610 มิลลิเมตร และความหนา 3.2 มิลลิเมตร

3.2.6.3 พาเล็ตถูกติดตั้งตั้งแน่นในศูนย์กลางทางกณิตศาสตร์ของห้องทดสอบ

ระดานเหล็ก เครื่องเป่าไฟ เครื่องรถ

3.3 แหล่งจุดไฟของนักบิน:

3.3.1 โดยเทชช์ก๊าซโปรแปนชนิดเบนด์ และสภาพของเครื่องวัดกระแสและเครื่องผสมเวนทูรีที่รองรับ เทชช์สําหรับแผ่นแผ่นสแตนเลสความยาว 341 มิลลิเมตร ความกว้าง 30 มิลลิเมตรพื้นผิวไฟที่เจาะ 242 หลุม กว้าง 1.35 มม. หลุมเหล่านี้ในศูนย์กลางของระยะ 3.2 มม, ระยะในสามแถว, แต่ละแถวของ 81, 80 และ 81, ตามลําดับ, แบ่งกระจายในขนาดนามิตรของ 257 มม * 5 มมช่วง

3.3.2 ตําแหน่งของแหล่งจุดไฟ: ไฟเทียนจะวางเป็นแนวราบ 76 มม. จากพื้นผิวด้านหน้าของตัวอย่างสายและเป็น symmetrical กับแกนของบันไดเหล็กจุดจุดจุดจุดไฟของเทชช์ตั้งอยู่ในส่วนกลางของบันไดเหล็ก ระหว่างสองขั้วและมีที่ไม่น้อยกว่า 457mm จากปลายล่างของตัวอย่าง.

3.3.3 เครื่องวัดกระแส:

3.3.3.1 ใช้เครื่องวัดกระแสน้ําหนัก

3.3.3.2 เครื่องวัดกระแสโพเพน: 230 mm3/s

3.3.3.3 เครื่องวัดกระแสอากาศ: 1330 mm3/s

3.3.3.4 อุปกรณ์ที่มีเครื่องวัดความสูงไฟ

3.4 ระบบแสง: ประกอบด้วยส่วนส่งและส่วนรับ ความห่างระหว่างแหล่งแสงและเซลล์แสงซิลิคอนคือ 910 mm;.

3.4.1. ส่วนที่ออกแสง: โคมไฟกับหลอดควอตซ์

3.4.1.1 พลังงานมาตรฐาน: 100w

3.4.1.2 ความดันแบบมาตรฐาน: DC 12v

3.4.1.3 ไฟฟ้าแบบมาตรฐาน: 2000lm-3000lm

3.4.1.4 หลอดไฟมีพลังงานจาก 12v, ความกระชับกําลังคงที่ ± 0.01v, หลอดไฟติดตั้งในฝาปิดและเลนส์ประกอบด้วยเลนส์เพื่อปรับรังสี. กว้างรังสี 76 มม.

3.4.1.5 เครื่องรับ: โฟโตเซลล์ซิลิคอนความตอบสนองของสายสีและฟอตเมตรคณะกรรมการสากลด้านการสว่าง (CIE) เพื่อให้ตรงกับการกระจายแสงของ 0% สําหรับไม่มีแสงผ่านการกระจายแสงของ 100%แสงไม่ถูกขัดขวาง

3.4.1.6 การสกัดข้อมูล: สัญญาณการออกของเซลล์แสงถูกมิโครคอมพิวเตอร์ประมวลผลเป็นบันทึกต่อเนื่องของปริมาณการคล้องควัน, ความหนาแน่นทางแสงที่อ่านได้โดยตรงและความผ่านการดําเนินงานสําหรับการประชุม WINDOWSXP, สไตล์ LABVIEW, การแสดงผลการวัดในเวลาจริงระหว่างการทดสอบและการวาดเส้นโค้งที่สมบูรณ์แบบอย่างไดนามิกและรายงานสามารถพิมพ์โดยตรง.

3.5 ท่อทดสอบ:

3.5.1 กว้างภายใน 405 mm และความยาว 5500 mm ผลิตจากสแตนเลส USU304#

3.5.2 ท่อถูกเชื่อมต่อกับหัวเก็บท่อ ความกว้างภายในของท่อ D คือ 405 มม. เพื่อสร้างการกระจายกระแสที่เรียบร้อยในจุดการวัดความยาวของส่วนตรงของท่อที่จุดที่ท่อเชื่อมต่อกับหอเก็บของ คือ 3600 mm.

4.5.2 วัสดุของท่อทดสอบ: การใช้ท่อสองชั้น, ด้านในของเหล็กไร้ขัด USU304 ความหนา 1.2mm, กลางของชั้นอะสเบสโตส, ด้านนอกของเหล็กสีขาวความหนา 1.2mm

4.5.3 ในขณะเดียวกัน, เพื่อการวัดการไหลของแม่นยํา, บริษัทของเราตามข้อกําหนดของสมาคมยุโรปมาตรฐาน EN14390, ผ่านแผ่น deflector,ก่อนและหลังส่วนทดสอบ เพื่อสร้างพื้นผิวระบายที่เท่าเทียมกัน.

4.5.4 อัตราการไหลของปริมาตรในท่อทดสอบ: อัตราการไหลของปริมาตรระหว่างการทดสอบต้องคงอยู่ที่ 0.65 ± 0.5m3/s ของอัตราการไหลของอากาศระเหย

4.5.5 โซนด์สองทิศทาง

4.5.5.1 สถานที่ติดตั้ง: โซนด์สองทิศ เพื่อวัดปริมาณการไหลของปริมาณในท่อออกโซนด์ถูกติดตั้งในด้านซ้ายของกล่องคอลเลคเตอร์จากความยาวของเส้นตรงกลางของท่อ 4000 มม., ไปยังปลายของท่อทดสอบเชื่อมต่อท่อความยาว 1500 มม. โซนด์สําหรับความยาว 32 มม, กระบอกขนาดกลางภายนอก 16 มม., ผลิตจากวัสดุเหล็กไร้ขัด.ห้องก๊าซถูกแบ่งออกเป็นสองห้องที่เหมือนกันและความแตกต่างความดันระหว่างห้องทั้งสองถูกวัดโดยเครื่องปรับความดัน;

4.5.5.2 เครื่องตรวจความดันความแตกต่าง: เครื่องตรวจความดันความแตกต่างความแม่นยําสูงใช้ในการวัดความดันความแตกต่างของท่อสําหรับเครื่องตรวจสอบสองทิศความแม่นยําสูงระยะที่ (0 ~ 200) Pa, ความแม่นยํา ± 1 Pa, เวลาตอบสนองการออกของเซ็นเซอร์ความดัน 90% สูงสุด 1 วินาที

4.5.6 เทอร์โมคอปเปอร์: กติกาการประกอบ GB / T16839.1-1997 ของเทอร์โมคอปเปอร์แบบกระบี่ K เพื่อวัดอุณหภูมิของก๊าซในบริเวณใกล้กับซอนด์ กว้างของสายเทอร์โมคอปเปอร์ 1.5 มิลลิเมตร

4.6 ระบบควบคุม: โปรแกรมพัฒนาเครื่องมือพิเศษ LabeView ของบริษัท NI ของสหรัฐอเมริกา และบัตรควบคุมการเก็บข้อมูลของ Taiwan Advantechการควบคุมกระบวนการทดสอบสามารถดูได้ในเวลาจริง การทดสอบข้อมูลโค้ง, สามารถบรรลุผลการสกัดและประมวลผลข้อมูลอัตโนมัติ, การรักษาข้อมูลและผลการวัดผลการผลิต

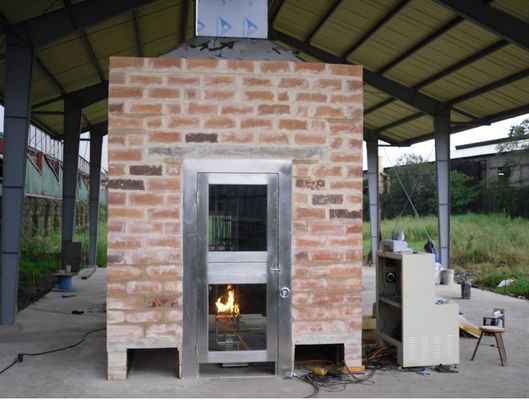

ห้องอิฐที่จะถูกผลิตโดยลูกค้าสุดท้าย, การวาดภาพจะส่งโดย SKYLINE

งานก่อสร้าง อาคารรวมถึงการก่อสร้างแพลตฟอร์มสําหรับท่อ 8.3 เมตรและพัดลมอากาศ จะเป็นส่วนของลูกค้า
