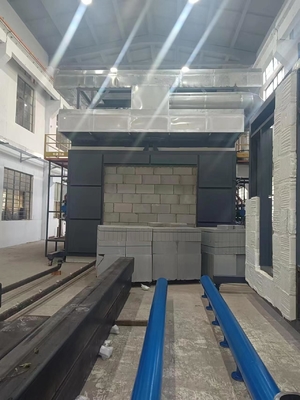

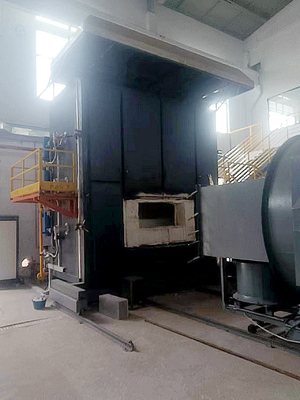

BS EN 1365 เอกสารประกอบการทดสอบความต้านทานไฟแบบตั้งสําหรับผนังส่วนที่ไม่บรรทุกภาระ

BS EN 1365 อุปกรณ์การทดสอบความทนทานต่อไฟในเตาอบตั้ง สําหรับผนังส่วนที่ไม่บรรทุกภาระ

BS EN 1365 โฟนตั้งสําหรับการทดสอบความต้านทานไฟสําหรับที่ไม่ได้รับภาระ ส่วน 1

I. พื้นที่ใช้งาน:

1.1 ใช้ในการทดสอบความทนทานต่อไฟของประตูและชุดชัตเตอร์ที่ติดตั้งอยู่ในช่องเปิดขององค์ประกอบแยกตั้งตั้ง เช่น ประตูที่ใช้สัญลักษณ์, ประตูหมุน, ประตูเลื่อนแนวราบประตูเลื่อนตั้ง, (รวมถึงประตูเลื่อนสลับและประตูส่วน) ประตูม้วน, ประตูเลื่อนอื่น ๆ, ประตูพับ, ประตู flap, แผ่นที่สามารถเคลื่อนไหวในผนัง, ฯลฯรวมถึงการทดสอบความทนทานต่อไฟของประตูอาคารที่มีประตูไม่มีประตูและชาร์ต.

II.มาตรฐาน

2.1 ความสอดคล้องกับมาตรฐาน BS EN 1364-1:2015: "การทดสอบความทนทานต่อไฟสําหรับที่ไม่ได้รับภาระ ส่วนที่ 1: ผนัง

III. ลักษณะการทํางานหลักของเตาอบตั้ง:

3.1 เตาเผาเดียวสามารถใช้ได้หลายจุดประสงค์ และสามารถเข้ากันได้หลายมาตรฐาน

3.2 ใช้การ์ดการสกัดที่มีความแม่นยําสูง เพื่อรวบรวมข้อมูลของด้านต่างๆ เช่น อุณหภูมิ ความดัน และอัตราการไหลของทุกเส้นทาง และวิเคราะห์กระบวนการและการควบคุมโดยไมโครคอมพิวเตอร์ เพื่อผลิตข้อมูลในเวลาจริงในเวลาเผาไหม้, และผลิตโดยตรงโดยการวิเคราะห์และการกําหนดไมโครคอมพิวเตอร์; เครื่องจักรทั้งหมดนํามาใช้อุปกรณ์ที่มีคุณภาพสูงเพื่อให้แน่ใจว่าระบบมีคุณภาพสูง, การทํางานความเร็วสูงและที่ก้าวหน้า.

3.3 ใช้การ์ดการสกัดแม่นยําสูง + โมดูลหลายวงจร + PLC + คอมพิวเตอร์ และนําไปใช้ PID ระบบควบคุมอัตโนมัติ, ด้วยความมั่นคงที่ดี, การซ้ําและการสร้างใหม่.

3.4 การนํามาใช้ WINDOWS XP การทํางานอินเตอร์เฟซและ LabView, โปรแกรมการพัฒนาพิเศษสําหรับอุปกรณ์ความแม่นยําทั่วโลก, สไตล์อินเตอร์เฟสสด, สวยงามและง่าย.ผลการวัดจะแสดงในเวลาจริง และเส้นโค้งที่สมบูรณ์แบบจะวาดเป็นแบบไดนามิก, และข้อมูลสามารถบันทึก, อ่านและพิมพ์ออกอย่างถาวร ด้วยความฉลาดสูง, การทํางานเมนูที่นํา, คุณสมบัติง่ายและจุลินทรีย์, เพื่อผลการทดสอบจะแม่นยํามากขึ้น.

3.5 ระยะเวลาการใช้งานของเตาอบที่ออกแบบเป็นมากกว่า 15 ปี และเตาอบถูกสร้างขึ้นด้วยเทคโนโลยี GOVMARK (Gomak) ของอเมริกา โครงสร้าง 5 ชั้น เมื่ออุณหภูมิชั้นภายใน 1300 °Cอุณหภูมิชั้นนอกคืออุณหภูมิห้อง; อายุการใช้งานยาว, วัสดุประกันของชั้นภายใน (ส่วนที่สวมใส่) ง่ายที่จะเปลี่ยน

3.6 ระบบป้องกันความปลอดภัยหลายระบบ รวมถึงการป้องกันความร้อนของท่ออากาศ การป้องกันการปล่อยแรงดัน การป้องกันการรั่วไหล การตรวจพบการรั่วไหลของก๊าซ การป้องกันความปลอดภัยของสายก๊าซการป้องกันความปลอดภัยของเครื่องเผาและอุปกรณ์ความปลอดภัยอื่น ๆ เพื่อเพิ่มปัจจัยความปลอดภัยในทุกด้าน.

3.7 อากาศร้อนอุณหภูมิสูงที่สกัดจากเตาอบถูกเย็นด้วยน้ําและเย็นด้วยอากาศ และน้ําใช้น้ําหมุนเวียน ซึ่งเพิ่มการประหยัดพลังงาน

IV - เตาอบตั้ง การออกแบบโครงสร้างของเตาอบ

4.1 การก่อสร้างเตาอบ: เตาอบถูกออกแบบให้ใช้งานนานกว่า 15 ปี และเตาอบถูกสร้างโดยใช้เทคโนโลยี GOVMARK (Gomak) จากสหรัฐอเมริกาเมื่อชั้นภายใน 1300°C, อุณหภูมิของชั้นนอกคืออุณหภูมิห้อง; อายุการใช้งานยาว, วัสดุประกอบความละเอียด (ส่วนที่สวมใส่ของชั้นใน) ของชั้นภายในง่ายที่จะเปลี่ยนจากข้างนอกไปข้างใน, เป็นดังนี้: ชั้นแรกเป็นกรอบเหล็ก; ชั้นที่สองถูกสร้างด้วยอิฐสีแดงเป็นบริเวณ; ชั้นที่สามเป็นอะซเบสต์ความร้อนสูง;ชั้นที่สี่คืออิฐที่ทนไฟ; ชั้นที่ห้ามียางเขียวซิรคอนิโอม ที่ทนไฟสูง อุณหภูมิสูง อุณหภูมิ 1600 °C

4.2 วัสดุที่ทนต่ออุณหภูมิสูง

4.2.1 อิฐที่ทนไฟ: ใช้อุณหภูมิสําหรับความทนทานอุณหภูมิสูงสุด 1750 °C, ความทนทานอุณหภูมิสูงนาน 1600 °C, ความหนาแน่น 1.0g/cm3ความแข็งแรงในการกดที่อุณหภูมิห้องมากกว่า 3.2MPa, 1400 °C การเปลี่ยนเส้นไฟที่เผาใหม่ 0.5%, ความสามารถในการนําความร้อนที่ดีกว่า 0.4W/m - K

4.2.2 เครื่องเชื่อมไฟอุตสาหกรรมสําหรับการเชื่อม: อุณหภูมิการใช้ 1400 °C

4.2.3 ไม้ยางกันอุณหภูมิสูงในเตาอบ: ใช้ยางยางกันอุณหภูมิสูงที่มีสารซิรคอนิโอม ความหนา 50 มิลลิเมตร อุณหภูมิที่ทนอุณหภูมินาน 1600 °Cวัสดุประกอบความละเอียดพิเศษสําหรับอบอุตสาหกรรม.

4.3 วัสดุสําหรับกรอบ: การคัดเลือกตาม "คู่มือการออกแบบเตาอบอุตสาหกรรม" (ฉบับที่ 3) บทที่ 11 - ส่วนโครงสร้างสําหรับเตาอบ, ส่วนที่ 3 - การคัดเลือกเหล็ก, ค้อนเตาอบ, ค้อนข้างราศีขาโค้งวัสดุเหล็กเตาอบ: ไม่ต่ํากว่า Q235; แผ่นเหล็กเตาอบ: ความหนา ≥ 3 มม.วัสดุส่วนตัวของเตาอบแนวราบ โดยใช้กรอบเหล็ก, สามารถเปลี่ยนได้

4.4 ขนาดเตาอบ: 3000mm (W) * 3000mm (H) * 1500mm (D)

4.5 โครงสร้างเหล็กเตาอบและการรักษาต่อต้านการกัดกร่อนของท่อ: ใช้เคลือบ 3 ชั้น ทั้งหมดกันอุณหภูมิสูงเคลือบกันการกัดกร่อน ชั้นภายนอกเป็นสีดําและสีเทา

4.5 พื้นฐานเตาทดสอบ ใช้พื้นที่

4.5.1 พื้นฐานเตาอบทดสอบ: พื้นฐานต้องแข็งแรงและเรียบ และแรงกดแรงที่พุ่งอยู่บนพื้นดิน 750 kg/m2

4.5.2 ความสูงของพื้นที่ต้องการสูงกว่า 5.5 เมตร และพื้นที่ใช้งานรวมของพื้นที่ทดสอบ ห้องควบคุม ห้องแก๊ส ส่วนล้างและส่วนทําตัวอย่างสูงกว่า 150 ตารางเมตร

4.5.3 ความต้องการด้านสิ่งแวดล้อม: มีอากาศดี และใช้งานง่าย ไม่มีวัสดุที่เผาไหม้และระเบิดอยู่รอบ ๆแนะนําให้ระงับจากพื้นที่เมืองและอาศัยและโรงงานโครงสร้างเหล็ก.
