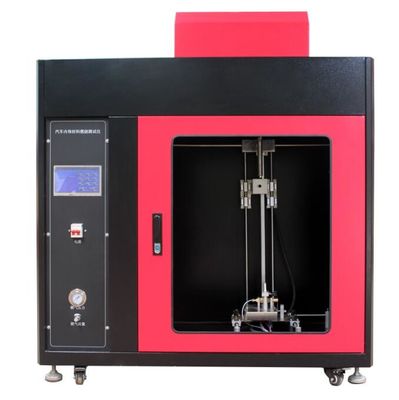

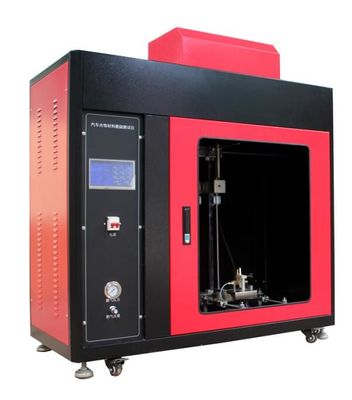

เครื่องทดสอบการเผาไหม้ในแนวตั้งของวัสดุภายในรถยนต์

เครื่องทดสอบการเผาไหม้ในแนวตั้งของวัสดุภายในรถยนต์

การแนะนำสินค้า

ตามมาตรฐาน GB32086-2015“ ข้อกำหนดทางเทคนิคและวิธีทดสอบสำหรับลักษณะการเผาไหม้ในแนวตั้งของวัสดุตกแต่งภายในรถยนต์บางประเภท” เป็นไปตามข้อกำหนดทางเทคนิคที่ระบุไว้ใน GB32086 มาตรฐานแห่งชาติอย่างสมบูรณ์และใช้ได้กับผ้าม่านสำหรับการตกแต่งภายในรถยนต์ M3 กว่า 22 ผู้โดยสาร ม่านบังแดดและวัสดุกันสะเทือนภายในอื่น ๆ ไม่สามารถใช้กับรถโดยสารในเมืองที่มีผู้โดยสารยืน

พารามิเตอร์ทางเทคนิค

1. PLC + การควบคุมหน้าจอสัมผัส;
2. Bunsen Burner ติดไฟอัตโนมัติเปลวไฟสามารถตั้งค่าได้เอง
3. เวลาในการบันทึก T1 / T2 / T3 9999S;
4. ความละเอียดต่ำสุดของตัวจับเวลาเวลา: 0.1 วินาที;
5. เวลาสมัครเปลวไฟสามารถตั้งไว้ล่วงหน้า (เวลาอัตโนมัติ); ช่วงการควบคุม: 0.1s-999.9s; ความแม่นยำในการจับเวลา 0.1 วินาทีหลังจากถึงเวลาการเผาไหม้ที่ตั้งไว้แล้วหัวเผาแผดเผา (เครื่องเขียน) จะกลับมาโดยอัตโนมัติ
6. ด้านหน้าของที่ยึดตัวอย่างหันหน้าเข้าหาหน้าต่างอุปกรณ์เพื่อความสะดวกในการสังเกตและการเผาไหม้ของตัวอย่าง
7. ตู้ดูดควัน : (แผ่นรีดเย็นฉีดพ่นไฟฟ้าสถิตกล่องด้านนอก);
8. เครื่องเขียน Bunsen (เครื่องเขียน) จะเอียง 45 °โดยอัตโนมัติ
9. ความสูงเปลวไฟ : 10-100 มม. ปรับอย่างต่อเนื่อง
10. แหล่งจ่ายไฟ : 220VAC-15% ～ 220VAC + 10% 500W (ระบบสามสายเฟสเดียว)
11. ขนาดแคลมป์ตัวอย่าง : ความสูงของเฟรมอยู่ที่ 560 มม. และประกอบด้วยแท่งแบบขนานสองแท่งที่อยู่ห่างกัน 150 มม. มีเข็มตรึงจับชิ้นงานไว้บนแท่ง เส้นผ่านศูนย์กลางเข็มคงที่ไม่เกิน 2 มม. และความยาวอย่างน้อย 27 มม. ในการติดตั้งชิ้นงานทดสอบบนเข็มคงที่และระยะห่างจากกรอบควรติดตั้งคอลัมน์ระบุตำแหน่งที่มีขนาดเส้นผ่าศูนย์กลาง 2 มม. และความสูงอย่างน้อย 20 มม. ใกล้กับเข็มคงที่
12. แผ่นแรงดัน : แท่นวางรูปตัวยูช่วยให้มั่นใจถึงความเรียบในแนวตั้งของตัวอย่างบนที่ยึดตัวอย่าง แผ่นความดันรูปตัวยูควรแบนและแข็งทำจากวัสดุที่เหมาะสมขนาดของตัวยึดตัวอย่างและความหนา 1.0 มม. ± 0.1 มม. แผ่นความดันรูปตัวยูควรแบนและแข็งทำจากวัสดุที่เหมาะสมขนาดของตัวยึดตัวอย่างและความหนา 1.0 มม. ± 0.1 มม.
13. ตะเกียงแก๊ส: ตะเกียงแก๊สอยู่ใต้ตัวอย่างในระนาบที่ผ่านเส้นกึ่งกลางแนวตั้งของตัวอย่างและพื้นผิวของตัวอย่าง ตะเกียงก๊าซจะเอียงขึ้นไปตามแนวแกนขึ้นรูปเป็นมุม 30 °กับระนาบที่ตัวอย่างอยู่ ทดสอบไฟด้านบนของก๊าซ ขอบล่างของตัวอย่างคือ 20 มม. เมื่อวางตะเกียงแก๊สในแนวตั้งไฟแก๊สจะติดไฟและความสูงของเปลวไฟจะถูกปรับเป็น 40 มม. ± 2 มม. ซึ่งเป็นระยะห่างระหว่างปากของหัวฉีดตะเกียงแก๊สและปลายเปลวไฟ เส้นผ่านศูนย์กลางด้านในของหัวฉีดแก๊สคือ 0.18 + 0.03 0
14. ก๊าซที่ใช้ในตะเกียงแก๊ส : แก๊สโพรเพนอุตสาหกรรม, ก๊าซบิวเทนหรือก๊าซปิโตรเลียมเหลว (จัดหาโดยลูกค้า)
15. แสงสว่าง : LED Spotlight 20W × 2

16. หน้าจอสัมผัสพารามิเตอร์ที่เกี่ยวข้อง

1. ขนาด: 7 นิ้วขนาดจอแสดงผลที่มีประสิทธิภาพความยาว 15.4 ซม. กว้าง 8.59 ซม
2. ความละเอียด: 800 * 480
3. อินเตอร์เฟซการสื่อสาร RS232, 3.3V CMOS หรือ TTL, โหมดพอร์ตอนุกรม
4. ความจุ: 1G
5. ใช้จอแสดงผลไดรเวอร์ FPGA ฮาร์ดแวร์ล้วนเวลาเริ่มต้น "ศูนย์" เปิดเครื่องขึ้น
6. การใช้สถาปัตยกรรม M3 + FPGA นั้นมีหน้าที่รับผิดชอบในการแยกวิเคราะห์คำสั่ง FPGA มุ่งเน้นไปที่จอแสดงผล TFT ความเร็วและความน่าเชื่อถือในโปรแกรม
7. ตัวควบคุมหลักใช้ตัวประมวลผลพลังงานต่ำและเข้าสู่โหมดประหยัดพลังงานโดยอัตโนมัติ
