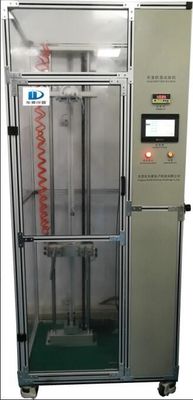

Touch Screen + PLC Lab Testing อุปกรณ์คอมพิวเตอร์แล็ปท็อป Drop Test Machine

1. การประยุกต์ใช้ผลิตภัณฑ์

อุปกรณใชเพื่อประเมินผลกระทบของผลิตภัณฑตอประสิทธิภาพของผลิตภัณฑเมื่อถูกทิ้งอยางผิดพลาดในระหวางการใชงานจริงของผลิตภัณฑ เหมาะสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดเล็กเช่นโทรศัพท์มือถือ, PAD, e-books และพจนานุกรมอิเล็กทรอนิกส์เพื่อทดสอบการตกในทิศทางที่ระบุหรือตำแหน่งที่ระบุ

2. โครงสร้างและหลักการของระบบ

คำอธิบายหลักการ: ระบบใช้หน้าจอสัมผัสเพื่อสื่อสารกับ PLC ควบคุมมอเตอร์เซอร์โวเพื่อขับเคลื่อนที่ยึดคัพในกลไกการหยดเพื่อยกและทำงานร่วมกับการทำงานของอุปกรณ์ปลดล็อคและถ้วยดูดเพื่อให้เกิดการทดสอบการตก . 3 ถ้วยดูดทิศทางที่ต่างกันเพื่อให้ตรงกับการทดสอบการหยดของผู้ใช้สำหรับขอบขอบมุมของผลิตภัณฑ์และใบหน้า

3. คุณลักษณะของผลิตภัณฑ์

3.1 คำแนะนำแบริ่งลูกกลิ้งคู่แถว servo มอเตอร์ + ยกเข็มขัดเวลาไดรฟ์สามารถตั้งค่าความสูงโดยพลการตรวจสอบการเข้ารหัสภายนอกโดยตรงตรวจสอบตำแหน่งที่เพิ่มขึ้นจริงตำแหน่งมีความถูกต้องมากขึ้น

3.2 มุมที่แตกต่างกันสามของถ้วยดูดเพื่อให้เกิดการทดสอบมุมมองหลายตัวอย่างฟังก์ชั่นการดูดซับอัตโนมัติอุปนัยสองถ้วยดูดที่แต่ละมุมหลีกเลี่ยงการผกผันมุมเมื่อตกในแนวตั้ง

3.3 หน้าจอสัมผัส + การตอบสนองสูง PLC ควบคุมและชิ้นส่วนควบคุมไฟฟ้าใช้ชุดผลิตภัณฑ์ที่นำเข้าทั้งหมดความเร็วในการตอบสนองเร็วขึ้นการทำงานมีเสถียรภาพมากขึ้นและข้อมูลเช่นการเร่งความเร็วในการเชื่อมโยงไปถึงสูงสุดและเวลาในการทดสอบสามารถวัดได้

3.4 เฟรมอุปกรณ์ต่อพ่วงที่ติดตั้งไว้อย่างแน่นหนาและประตูที่ได้รับการคัดเลือกพร้อมกับปลั๊กไฟฟ้าจะช่วยเพิ่มความปลอดภัยให้กับผู้ใช้งาน

3.5 เลือกเครื่องดูดสูญญากาศแบบไหลสูงเพื่อการดูดและทดสอบตัวอย่างขนาดใหญ่

3.6 ฟังก์ชั่นชดเชยสูญญากาศที่รวดเร็วเพื่อลดการยึดเกาะของตัวอย่างทดสอบและถ้วยดูดและการหล่นมีความแม่นยำมากขึ้น

3.7 แผ่นวางวางอยู่บนพื้นดินโดยตรงเพื่อหลีกเลี่ยงปัจจัยอื่น ๆ ทำให้การทดสอบใกล้ชิดกับความเป็นจริง

4. ฟังก์ชั่นหลัก

4.1 การทดสอบการวางทิศทาง

4.2 การทดสอบการตกฟรี

4.3 ฟังก์ชันอัตโนมัติและคู่มือ

4.4 ฟังก์ชั่นชดเชยความสูงอ้างอิง

4.5 ความสูงของการวาง, ความเร็วปลายและจำนวนการทดสอบสามารถตั้งได้

4.6 การชดเชยสูญญากาศอย่างรวดเร็ว

4.7 ฟังก์ชั่นการวัดข้อมูลโดยอัตโนมัติคำนวณการเร่งความเร็วในการเชื่อมโยงไปถึงการทดสอบเวลา ฯลฯ

4.8 ประตูป้องกันความปลอดภัยที่แนบสนิท (ประตูนิรภัยเปิดอยู่อุปกรณ์ไม่เริ่มทำงานป้องกันความปลอดภัยของผู้ปฏิบัติงาน)

5. พารามิเตอร์ทางเทคนิค

5.1 ความสูงของการหยด: สามารถตั้งค่าได้ภายในช่วง 400-1800 มม. ความแม่นยำในการเคลื่อนย้ายได้± 1 มม. และการเร่งความเร็วเต็มรูปแบบระหว่างการหยด: ข้อผิดพลาดอยู่ภายใน 0.2g ตัวอยางถูกควบคุมใหหางจากความสูง 1 เมตรผานทางอุปกรณและความเร็วทันทีเมื่อสัมผัสกับพื้น> 4.2 เมตร / วินาที การเบี่ยงเบนพื้นผิวหยด: การวางแนวผลิตภัณฑ์และการโก่งเริ่มต้นไม่เกิน 5 °เมื่อลงจอด ถ้ามีค่ามากกว่า 5 องศาเซลเซียสจะเป็นแบบทดสอบล้มเหลว อัตราความสำเร็จของการควบคุมลดลง> 99%

5.2 มุมวาง: 0 °, 45 °, 90 °, 2 หน้าขนาดใหญ่ 4 ด้าน, 8 เหลี่ยมและสี่เหลี่ยมผืนผ้าสี่เหลี่ยมที่สามารถหล่นได้

5.3 มาตรฐานที่เกี่ยวข้อง: ผลิตภัณฑ์สอดคล้องกับมาตรฐาน IEC68-2-32

5.4 ถ้วยและข้อกำหนดถ้วยดูด: ถ้วยดูดФ16mm, 6

5.5 ข้อมูลการทดสอบ: ความสูงของการหย่อนยาน, การเร่งความเร็ว, เวลาสิ้นสุดการทดสอบ, จำนวนการทดสอบ ฯลฯ

5.6 ทดสอบน้ำหนักตัวอย่าง: 1000g อนุญาตสูงสุด

5.7 ขนาดพื้นผิวหยด: 350 * 350 * 50 มม

5.8 วัสดุผิวหยด: (สามารถปรับแต่งได้)

แกรนิตแกรนิตสีขาวพื้นผิวที่ถูกขัดเงาไม่มีรอยขีดข่วนรูและรอยบุบที่เห็นได้ชัด ความหนาเป็น 49 ~ 51mm; ความเรียบ <1 มม. หลังจากติดตั้งเครื่องหล่นอย่างถาวรแล้วลูกเหล็กขนาด 32g สามารถหล่นลงมาจากความสูง 50 ซม. และความสูงของการเด้งคือ 30-40 ซม. ความสูงจะลดลงอย่างอิสระจากความสูง 100 ซม. และความสูงของการตีกลับมีตั้งแต่ 70 ถึง 80 ซม.

วิธีการตรวจสอบ: ใช้เครื่องดูดฝุ่นและเศษผ้าเพื่อขจัดคราบสกปรกจากนั้นสัมผัสพื้นผิวด้วยฝ่ามือเพื่อให้เห็นว่ามีรอยแตกหรือไม่ ถ้าคุณรู้สึกว่าหนามสังหรณ์ใจพื้นผิวไม่เหมาะสม

กระดานไม้: แผ่นไม้หนาแน่นหนา 3 ซม. ลูกเหล็กที่มีคุณภาพ 130g ตกจากที่สูง 50 ซม. ความสูงของการตีกลับคือ 10-15 ซม. ความสูงลดลงจาก 70cm และความสูงของการตีกลับคือ 15cm-20cm

5.9 ความขรุขระผิวหยด: ค่าความขรุขระของแผ่นหินอ่อนและซีเมนต์เท่ากับ0.59μmและ1.29μmตามลำดับ (ข้อมูลอ้างอิง)

6. สภาพแวดล้อมในการทำงานและความต้องการด้านสภาพแวดล้อมในการเก็บข้อมูล

6.1 อุณหภูมิในการทำงานและความชื้น: อุณหภูมิ 18 ° C ~ 30 ° C ความชื้น 40% ~ 60% (ไม่ควบแน่น)

6.2 อุณหภูมิและความชื้นในการจัดเก็บ: อุณหภูมิ -10 ° C ~ 60 ° C ความชื้น 40% ~ 60% (ไม่ควบแน่น)
