เครื่องวิเคราะห์กรวยแคลอริมิเตอร์ ISO5660 สำหรับการปล่อยความร้อน

ให้การสนับสนุนข้อมูลที่แม่นยำและเชื่อถือได้สำหรับการทดสอบคุณสมบัติการเผาไหม้ของวัสดุของคุณ

ภาพรวมผลิตภัณฑ์

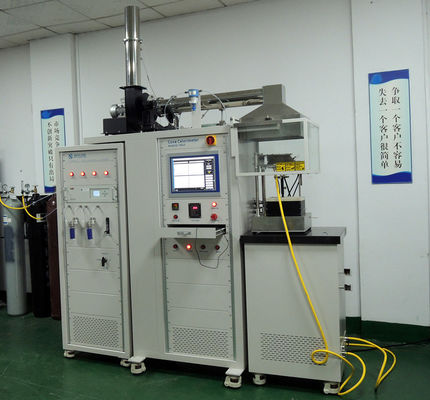

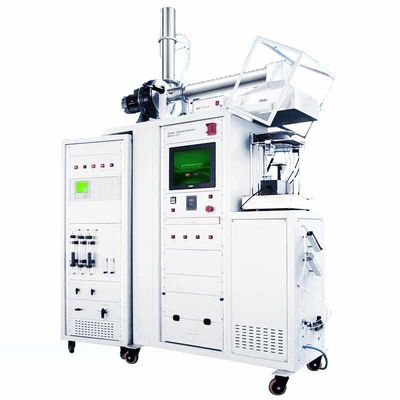

SL-FL01 Cone Calorimeter เป็นเครื่องมือทดสอบความแม่นยำตามหลักการบริโภคออกซิเจน ออกแบบมาเพื่อวัดประสิทธิภาพการเผาไหม้ของวัสดุได้อย่างแม่นยำ หัวใจหลักของหลักการนี้คือความร้อนที่ปล่อยออกมาต่อหน่วยออกซิเจนที่บริโภคไปในการเผาไหม้นั้นคงที่ (วัดได้ 13.1 MJ/kg ± 5%) พัฒนาโดย V. Babrauskas จาก NIST และคณะในปี 1982 และได้รับการปรับปรุงอย่างต่อเนื่องมานานกว่า 30 ปี ได้กลายเป็นหนึ่งในเครื่องมือทดสอบที่สำคัญที่สุดสำหรับการศึกษาพฤติกรรมการเผาไหม้ของวัสดุ

SL-FL01 เป็นไปตามมาตรฐานการทดสอบที่เป็นที่ยอมรับในระดับสากลอย่างเคร่งครัด เช่น ASTM E1354 และ ISO 5660 และสามารถนำไปใช้ได้อย่างกว้างขวางในการวิจัยและพัฒนาวัสดุก่อสร้าง โพลิเมอร์ ผลิตภัณฑ์อิเล็กทรอนิกส์ และอื่นๆ ช่วยให้คุณผ่านการรับรองคุณภาพที่เข้มงวดและเร่งการเข้าสู่ตลาดของผลิตภัณฑ์

มาตรฐาน

ASTM: ASTM D6113, ASTM E1354, ASTM E1740, ASTM F1550

BS: BS 476-15

ISO: ISO 5660

EN: EN 45545-2: 2013

GB: GB/T 16172:2007

ข้อกำหนดในการติดตั้ง

ไฟฟ้า: 230 โวลต์ กำลังไฟ 50 แอมแปร์

อุณหภูมิแวดล้อม: การทำงาน 10°C ถึง 35°C

ขนาด: เครื่องมือ: 1800 มม. (กว้าง) x 900 มม. (สูง) x 2600 มม. (ลึก)

แหล่งจ่ายก๊าซ: มีเทน ไนโตรเจน อากาศอัด

คุณสมบัติผลิตภัณฑ์

1. กรวยแคลอริมิเตอร์พร้อมตู้ควบคุมแบบเคลื่อนย้ายได้ สามารถเชื่อมต่อกับระบบทดสอบอัตราการปล่อยความร้อนขนาดใหญ่ เช่น ISO 9705, EN 13823 เป็นต้น เป็นไปตามมาตรฐานการทดสอบ ISO 5660, ASTM E1354, BS 476 Part 15 เป็นต้น

2. ตัวเครื่องทดสอบแบบบูรณาการและตู้ควบคุมขนาด 19 นิ้ว คอมพิวเตอร์หน้าจอสัมผัสขนาด 15 นิ้วแบบฝัง สำหรับการควบคุมทั้งหมดและการทดสอบอัตโนมัติ

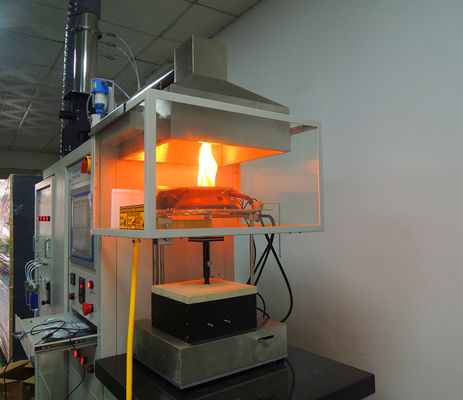

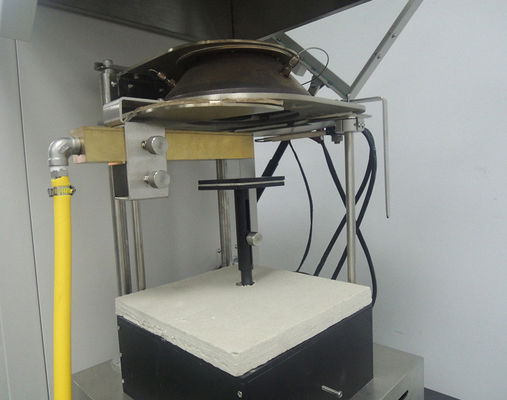

3. ฮีตเตอร์รูปกรวย กำลังไฟ 5000W อัตราการให้ความร้อน 0 ~ 100kW/m2 ใช้ตัวควบคุมอุณหภูมิ PID ในขณะที่กรวยรังสีสามารถวางในแนวนอนหรือแนวตั้งก็ได้

4. พื้นที่สัมผัสส่วนกลางของพื้นผิวตัวอย่าง 50 x 50 มม. ความเบี่ยงเบนของรังสีที่จุดศูนย์กลางไม่เกิน 2%

5. ช่วงการชั่งน้ำหนักตัวอย่าง 0 ~ 3000 กรัม ความแม่นยำ: 0.1 กรัม

6. บานพับแบบแยกอัตโนมัติ (Auto Split Shutter) เปิดออกโดยอัตโนมัติเพื่อส่งรังสีไปยังตัวอย่าง

7. เครื่องวิเคราะห์ออกซิเจนแบบพาราแมกเนติก ABB EL3020 ใช้หลักการเปลี่ยนแปลงพาราแมกเนติกเพื่อวัดความเข้มข้นของออกซิเจนในก๊าซ ช่วงความเข้มข้น 0-25%

8. การวิเคราะห์ความหนาแน่นของควันโดยใช้ระบบเลเซอร์ ระบบประกอบด้วยเลเซอร์ He Ne 0.5mW ตัวตรวจจับหลักและตัวตรวจจับเสริม

ระบบระบายอากาศประกอบด้วยพัดลม ฝาครอบเก็บควัน ท่อไอเสีย และมาตรวัดอัตราการไหลแบบแผ่นรู และอื่นๆ อัตราการไหลของพัดลมระบายอากาศ 0 ~ 50 กรัม/วินาที ความแม่นยำ 0.1 กรัม/วินาที

9. วงแหวนเก็บตัวอย่างติดตั้งอยู่ที่ระยะ 685 มม. จากฝาครอบเก็บควัน มี 12 รู

10. อัตราการไหลของไอเสียควรถูกกำหนดโดยการวัดความแตกต่างของความดันทั้งสองด้านของแผ่นรูขอบคมที่อยู่เหนือพัดลม 350 มม. เส้นผ่านศูนย์กลางภายในของแผ่นรูขอบคม

คือ 57 มม. + 1 มม.

11. ระบบเก็บตัวอย่างก๊าซ ABB SCCS ประกอบด้วยปั๊มเก็บตัวอย่าง ตัวกรอง กับดักน้ำเย็น ระบบระบายน้ำเสีย ตัวกรองน้ำ และตัวกรอง CO2

ระบบทำความเย็นด้วยน้ำแบบพกพา ไม่จำเป็นต้องใช้น้ำประปาและท่อประปาเมื่อใช้ Heat Flux meter (สำหรับ ISO 5660)

12. เพื่อปรับเทียบการตอบสนองของระบบทดสอบทั้งหมด ใช้หัวเผาแบบทองเหลืองที่มีช่องเปิดสี่เหลี่ยม ใช้เพื่อวัดค่าสัมประสิทธิ์ C

13. ระบบเก็บข้อมูลสามารถบันทึกเอาต์พุตจากเครื่องวิเคราะห์ออกซิเจน มาตรวัดรู เทอร์โมคัปเปิล และเครื่องมืออื่นๆ

ข้อได้เปรียบทางการแข่งขันหลัก

ความน่าเชื่อถือของข้อมูล – ความสามารถในการเปรียบเทียบระดับโลก

ความคุ้มค่า – ครบวงจร ประหยัดงบประมาณ

ความแม่นยำในการทดสอบ – ความสามารถในการทำซ้ำสูง ความแปรปรวนต่ำ

ความปลอดภัยในการปฏิบัติงาน – ปลอดภัยสำหรับการวิจัยและพัฒนาและควบคุมคุณภาพ

การใช้งาน

การทดสอบและรับรองประสิทธิภาพการเผาไหม้ของวัสดุก่อสร้าง

การวิเคราะห์ลักษณะการเผาไหม้ในการวิจัยและพัฒนาวัสดุโพลิเมอร์

การประเมินประสิทธิภาพความปลอดภัยของวัสดุผลิตภัณฑ์อิเล็กทรอนิกส์

การควบคุมคุณภาพและการตรวจสอบก่อนจัดส่งจากโรงงาน

คำถามที่พบบ่อย

คำถามที่ 1: SL-FLO1 เป็นไปตามมาตรฐานใดบ้าง และมั่นใจในการปฏิบัติตาม ISO 5660 ได้อย่างไร

คำตอบที่ 1: เป็นไปตามมาตรฐาน ASTM E1354, ISO 5660:2015 และมาตรฐานอื่นๆ อีกกว่าสิบรายการ การปฏิบัติตามรับประกันผ่านการออกแบบ การผลิต และขั้นตอนการสอบเทียบที่เข้มงวด พร้อมการตรวจสอบเป็นประจำโดยใช้วัสดุอ้างอิงที่ได้รับการรับรอง

คำถามที่ 2: สามารถรองรับประเภทและรูปแบบวัสดุของฉันได้หรือไม่

คำตอบที่ 2: ได้ – ใช้ได้กับวัสดุก่อสร้าง โพลิเมอร์ อิเล็กทรอนิกส์ และอื่นๆ ในรูปทรงต่างๆ (แผ่น โฟม ฟิล์ม) สำหรับข้อมูลจำเพาะโดยละเอียดที่ปรับให้เหมาะกับตัวอย่างของคุณ โปรดติดต่อเรา

คำถามที่ 3: เกี่ยวกับระบบอัตโนมัติและซอฟต์แวร์ล่ะ

คำตอบที่ 3: ระบบประกอบด้วยซอฟต์แวร์อัจฉริยะสำหรับการตรวจสอบแบบเรียลไทม์ การบันทึกข้อมูลอัตโนมัติ และการสร้างรายงานทันที – ช่วยประหยัดงานที่ต้องทำด้วยตนเองได้อย่างมาก

คำถามที่ 4: มีความคุ้มค่าเพียงใด

คำตอบที่ 4: เครื่องเดียวสามารถวัดการปล่อยความร้อน ควัน เวลาจุดติดไฟ ก๊าซ (CO, CO2, O2) และการสูญเสียมวลได้ – ไม่จำเป็นต้องใช้อุปกรณ์หลายชิ้น ช่วยประหยัดพื้นที่ในห้องปฏิบัติการ ลดต้นทุนการซื้อ และข้อมูลที่เชื่อถือได้ช่วยให้คุณผ่านการรับรองได้เร็วขึ้น

คำถามที่ 5: กรวยแคลอริมิเตอร์แตกต่างจากเครื่องวัดดัชนีออกซิเจนอย่างไร

คำตอบที่ 5: กรวยแคลอริมิเตอร์ให้ข้อมูลพฤติกรรมการเผาไหม้ที่ครอบคลุม (โดยเฉพาะอัตราการปล่อยความร้อน) โดยอาศัยการบริโภคออกซิเจน ในขณะที่เครื่องวัดดัชนีออกซิเจนจะวัดเฉพาะความเข้มข้นของ O2 ขั้นต่ำที่สามารถคงการเผาไหม้ได้ ทั้งสองมีวัตถุประสงค์ที่แตกต่างกัน – กรวยให้ภาพที่สมบูรณ์กว่า

คำถามที่ 6: คุณรองรับสถานการณ์การทดสอบที่ซับซ้อนหรือไม่

คำตอบที่ 6: ได้ – เรามีคลังแอปพลิเคชันที่กว้างขวางและสามารถปรับแต่งการตั้งค่าการทดสอบ การเตรียมตัวอย่าง และวิธีการวิเคราะห์ให้เหมาะสมกับความต้องการเฉพาะของคุณ เพียงแค่บอกเราว่าคุณต้องการอะไร

บริการหลังการขายและการสนับสนุนทางเทคนิค

การสนับสนุนหลังการขายหนึ่งปี ความช่วยเหลือทางเทคนิคตลอดอายุการใช้งาน

การติดตั้งและสอบเทียบอุปกรณ์

บริการสอบเทียบ

การสนับสนุนการพัฒนาวิธีการทดสอบ

การฝึกอบรมทางเทคนิค

ข้อมูลติดต่อ

หากต้องการข้อมูลจำเพาะทางเทคนิคฉบับสมบูรณ์ ใบเสนอราคา หรือกำหนดการสาธิต โปรดติดต่อทีมขายหรือตัวแทนจำหน่ายที่ได้รับอนุญาตของเรา เราจะให้การสนับสนุนและบริการทางเทคนิคที่เป็นมืออาชีพและรวดเร็วแก่คุณ

มาตรฐาน

ASTM: ASTM D6113, ASTM E1354, ASTM E1740, ASTM F1550
BS: BS 476-15
ISO: ISO 5660
EN: EN 45545-2: 2013
GB: GB/T 16172:2007

ข้อกำหนดในการติดตั้ง

ไฟฟ้า: 230 โวลต์ กำลังไฟ 50 แอมแปร์
อุณหภูมิแวดล้อม: การทำงาน 10°C ถึง 35°C
ขนาด: เครื่องมือ: 1800 มม. (กว้าง) x 900 มม. (สูง) x 2600 มม. (ลึก)
แหล่งจ่ายก๊าซ: มีเทน ไนโตรเจน อากาศอัด

Cone Calorimeter.pdf

กรวยแคลอริมิเตอร์ทำงานอย่างไร

กรวยเป็นเครื่องมือทดสอบไฟที่อาศัยหลักการที่ว่าปริมาณความร้อนที่ปล่อยออกมาจากตัวอย่างที่กำลังเผาไหม้นั้นสัมพันธ์โดยตรงกับปริมาณออกซิเจนที่บริโภคไปในระหว่างการเผาไหม้ ปริมาณความร้อนที่วัสดุสร้างขึ้นนั้นสอดคล้องโดยตรงกับความรุนแรงของไฟ เช่น อัตราการเติบโตของไฟ
