| ชื่อแบรนด์: | SKYLINE |
| หมายเลขรุ่น: | SL-T07I |
| MOQ: | 1 หน่วย |
| ราคา: | negotiated |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, T/T, |
| ความสามารถในการจัดหา: | 1 ชิ้น/ เดือน |

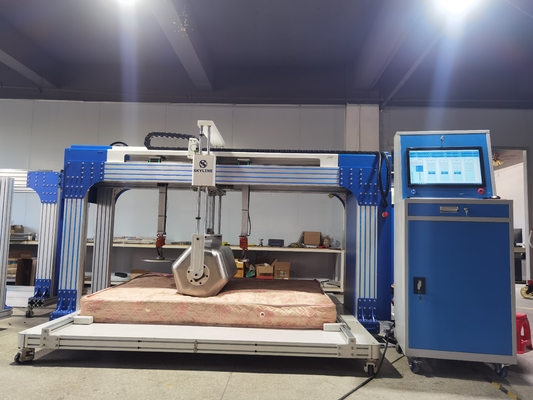

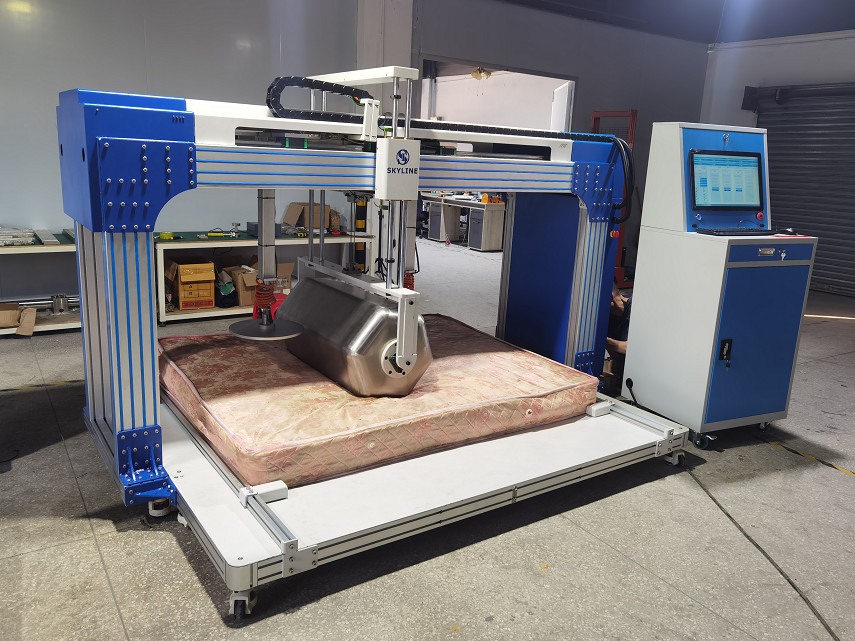

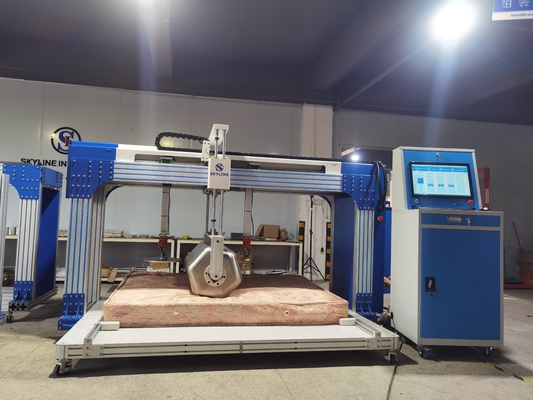

เครื่องทดสอบความทนทานของหมอนนี้จะกําหนดความทนทานและความแข็งแรงของหมอนและหน่วยสปริงกล่องทุกชนิด โดยจําลองสภาพการใช้งานระยะยาวเหมาะสําหรับการทดสอบหม้อเตียงพับ, เตียงสปริงภายใน และ เตียงพอลิอุเรธาน
EN1957, ASTM F1566, QB/T1952-2, GB/T26706
| ปริมาตร | รายละเอียด |
|---|---|
| ความจุ | เครื่องตรวจจับ 2kN*1 |
| มอเตอร์เซอร์โว | 0.4kW*2, 1.5kW*1 |
| การเดินของกระบอก | กระแทก 500 มิลลิเมตร กระตุ้นสูงสุด 1.39kN |
| ระบบควบคุม | PLC และจอสัมผัส LCD |
| ความเร็วการทดสอบ | 10×20 ครั้ง/นาที (GB/EN 16±2 ครั้ง/นาที, ASTM 20 ครั้ง/นาที MAX) |
| ความเร็วการม้วน | GB/EN กลมกลม 250 มิลลิเมตรซ้ายและขวาจากกลาง |
| เครื่องขับเคลื่อน | เครื่องยนต์เซอร์โวโมเตอร์ที่มีการขับเคลื่อนเข็มขัดร่วม |
| ความแม่นยําของตัวตรวจจับ | ความแม่นยําของการขัดแปลง: ±0.1mm; ความแม่นยําในการบรรทุก ±0.1N (0.1-480N) |
| รอลเลอร์ | GB/EN กระบอกกลม: 140 กิโลกรัม ความยาว 1000 มิลลิเมตร กว้าง 300 มิลลิเมตร R20 มิลลิเมตร |
| การทดสอบความเหนื่อยจากการม้วน | GB/EN กระบอกกลม: 30,000 จังหวะ |
| การทดสอบความทนทานขอบเตียง | ความจุ 1000N วงจรทดสอบ 5000 |
| ขนาดของหมอนสูงสุด | 2200x2000x400mm (L*W*H) |
| พลังงาน | 1 วา AC 220V 50Hz |
| แหล่งอากาศ | ≥6kg/cm2 |
| สารทดสอบหลัก | การทดสอบความเหนื่อยจากการม้วน การทดสอบความแข็งแรง การทดสอบความสูง |
| ส่วนประกอบ | มาตรฐาน GB/EN | มาตรฐาน ASTM |
|---|---|---|
| รอลเลอร์ | กระบอกกลม: 140 กิโลกรัม ความยาว 1000 มม กว้าง 300 มม R20 มม | กระบอกทรงหกเหลี่ยม: 109 กิโลกรัม ความยาว 36 ± 3 นิ้ว (915 ± 75 มม) |
| การทดสอบความเหนื่อยจากการม้วน | วงจร 30000 ครั้ง | วงจร 100000 ครั้ง |
| ขนาดสูงสุดของหมอน | 2.2m × 2.5m | |
| ความเร็วในการทดสอบ | 0-20r/min | |
| วิธีควบคุม | PLC+ หน้าจอสัมผัส | |
| ขนาด | 3000mm × 1510mm × 2010mm | |
| พลัง | AC220V±10%, 50/60Hz ระยะเดียว | |
| อุปกรณ์เสริม | 1 บาร์เรลทรงหกเหลี่ยม น้ําหนักกระบอก | |
| ปริมาตร | มาตรฐาน EN1957 | มาตรฐาน ASTM F1566 |
|---|---|---|
| แผ่นบรรทุก | กว้าง 355 มิลลิเมตร แพร่เส้นโค้งกลม 800 มิลลิเมตร แพร่เส้นโค้งขอบหน้า 20 มิลลิเมตร | 344 กว้าง +/-5 มิลลิเมตร แพร่รัศมีขอบล่าง 1 มิลลิเมตร |
| ความเร็วในการบรรทุก | 20 ~ 300mm/นาที | |
| การทดสอบ | 500 มม. | |
| ความจุ | 200 กิโลกรัม | |
| ปริมาตร | รายละเอียด |
|---|---|
| ความจุในการทดสอบ | 1000N |
| ระยะเวลาการทดสอบ | 5000 |
| วิธีการขับรถ | ซิลินเดอร์อากาศ |
| เวลารอ | รักษาให้ (3+/-1) s |
1สแตนเลส/นิลอนโรลเลอร์
จะไม่ได้รับผลกระทบจากการเปลี่ยนแปลงสภาวะอากาศ ป้องกันผงหรือแห้งแตก
2การขับเคลื่อนกระบอกไฟฟ้าเซอร์โว
ค่าใช้งานที่สูงขึ้น การทํางานที่เงียบลง การทํางานที่ดีขึ้น ความแม่นยําสูงขึ้น และผลการทดสอบที่แม่นยําขึ้น
3การป้องกันความดันน้ํามัน
ใช้น้ํามันเลื่อมบนรั้วโดยอัตโนมัติ ลดการสกัดลักษณะของเครื่องยนต์
4ระบบเย็นด้วยอากาศ
ทําให้เครื่องเย็นระหว่างการทํางาน ป้องกันการอุ่นเกินระหว่างการทดสอบความทนทานระยะยาว
5การเชื่อมต่อไฟฟ้าความเร็วสูง
สายไฟความยืดหยุ่นสูง เหมาะสําหรับการทํางานความเร็วสูงระยะยาว ลดการแก่ตัวของวงจรและปัญหาการติดต่อที่ไม่ดี
