เตาหอการค้าอุณหภูมิสูงแนวตั้ง 1,000w 20-40 ℃ 20-80% Rh

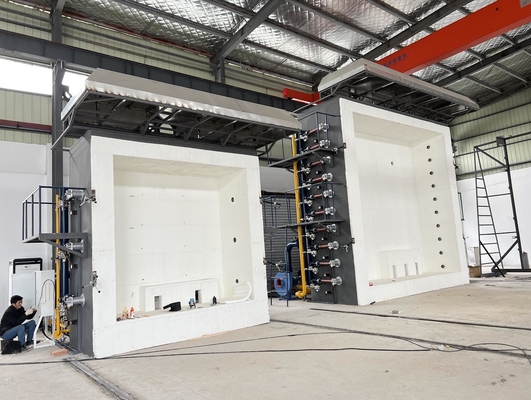

เตาแนวตั้งอุณหภูมิสูง

I. ขอบเขตของการบังคับใช้:

1.1 ใช้ได้กับการทดสอบการทนไฟของประตูและชุดบานประตูหน้าต่างที่ติดตั้งในช่องเปิดขององค์ประกอบแยกแนวตั้งเช่น ประตูบานพับ ประตูเดือย ประตูบานเลื่อนแนวนอน ประตูบานเลื่อนแนวตั้ง (รวมถึงประตูบานเลื่อนลิงค์และประตูขวาง) ประตูม้วน บานเลื่อนอื่นๆ ประตูพับ ประตูพนัง แผงที่สามารถเคลื่อนย้ายติดผนังได้ เป็นต้น ตลอดจนการทดสอบการทนไฟของประตูอาคารที่มีประตูไม่มีประตูและบานเกล็ด

ครั้งที่สองมาตรฐาน

2.1 ความสอดคล้องกับมาตรฐาน BS EN 1364-1: 2015: "การทดสอบการทนไฟสำหรับแบริ่งที่ไม่รับน้ำหนักส่วนที่ 1: ผนัง

2.2 ความสอดคล้องกับมาตรฐาน BS EN 1364-3: 2014: "การทดสอบการทนไฟสำหรับผนังที่ไม่รับน้ำหนัก ส่วนที่ 1: ผนังม่าน ประกอบความสมบูรณ์ของโครงสร้างให้สมบูรณ์"

2.3 ความสอดคล้องกับมาตรฐาน BS EN 1364-4: 2014 "การทดสอบความทนไฟของส่วนประกอบแบริ่งที่ไม่รับน้ำหนัก ส่วนที่ 4 ผนังม่าน การกำหนดค่าส่วนประกอบ

2.4 เป็นไปตาม BS EN 1365-1:2012 "การทดสอบความทนไฟของส่วนประกอบรับน้ำหนักส่วนที่ 1: ผนัง"

2.5 ความสอดคล้องกับ BS EN 1365-5:2004 "การทดสอบความทนไฟขององค์ประกอบรับน้ำหนักส่วนที่ 5: ระเบียงและทางเดิน

2.6 ความสอดคล้องกับ BS EN 1365-6:2004 "การทดสอบความทนไฟขององค์ประกอบรับน้ำหนักตอนที่ 6: บันได

2.7 ความสอดคล้องกับ BS EN 1366-2:2015 "การทดสอบความทนไฟของการติดตั้งบริการส่วนที่ 2 แดมเปอร์กันไฟ

2.8 ความสอดคล้องกับ BS EN 1366-3:2009 "การทดสอบความทนไฟของการติดตั้งบริการส่วนที่ 3 ซีลผ่านไม่ได้

2.9 ความสอดคล้องกับ BS EN 1366-5:2010 "การทดสอบความทนไฟของการติดตั้งบริการส่วนที่ 5 ทางเดินเสริมและเพลาระบายอากาศ

2.10 ความสอดคล้องกับ BS EN 1634-1:2014+A1:2018 "การทดสอบความทนไฟของชุดประตูและฝากระโปรงส่วนที่ 1 ไฟไหม้ประตูและฝากระโปรง

3.12 ความสอดคล้องกับ BS EN 1634-2:2008 "การทดสอบการทนไฟของส่วนประกอบฮาร์ดแวร์อาคารสำหรับประตู บานประตูหน้าต่าง และอุปกรณ์เสริมและชุดประกอบหน้าต่างที่ใช้งานได้ส่วนที่ 2

3.13 สอดคล้องกับมาตรฐาน BS EN 1634-3: 2004 "การทดสอบการทนไฟของส่วนประกอบประตูและพังผืดส่วนที่ 3 ประตูควันและพังผืด"

3.14 ความสอดคล้องกับ BS EN 13381-2: 2014 "วิธีทดสอบเพื่อพิจารณาการมีส่วนร่วมของส่วนประกอบในการทนไฟ การป้องกันโครงสร้างแนวตั้ง

3.15 ความสอดคล้องกับมาตรฐาน BS EN 13381-4:2013 "วิธีทดสอบเพื่อพิจารณาการมีส่วนร่วมของสมาชิกในการทนไฟส่วนที่ 4 การป้องกันแบบพาสซีฟของโครงสร้างเหล็ก

3.16 สอดคล้องกับมาตรฐาน BS EN 13381-7:2019) "วิธีทดสอบเพื่อพิจารณาการมีส่วนร่วมของสมาชิกในการทนไฟส่วนที่ 7 การป้องกันที่ใช้กับสมาชิกไม้

3.17 เป็นไปตามมาตรฐาน BS EN 13381-8: 2013 "วิธีทดสอบเพื่อกำหนดความต้านทานไฟของสมาชิกวิธีการป้องกันสำหรับสมาชิกเหล็กที่ใช้กับสมาชิกเหล็ก

3.18 สอดคล้องกับมาตรฐาน BS EN 13381-9: 2015 "วิธีทดสอบเพื่อพิจารณาการมีส่วนร่วมของสมาชิกในการทนไฟ การใช้ระบบป้องกันอัคคีภัยสำหรับคานเหล็กที่มีช่องเปิดของเว็บ

3.19 เป็นไปตามมาตรฐาน ASTM E119: 2012 "วิธีทดสอบไฟสำหรับโครงสร้างและวัสดุอาคาร

3.20 เป็นไปตามมาตรฐาน UL 10B: มาตรฐาน 2008 สำหรับการทดสอบไฟของชุดประกอบประตู

3.21 ความสอดคล้องกับมาตรฐาน UL 10C: 2009 สำหรับการทดสอบไฟของชุดประตูภายใต้แรงดันบวก

สาม.คุณสมบัติประสิทธิภาพหลัก:

3.1 เตาหนึ่งเตาสามารถใช้งานได้หลายวัตถุประสงค์และเข้ากันได้กับหลายมาตรฐาน

3.2 ใช้การ์ดเก็บข้อมูลที่มีความแม่นยำสูงเพื่อรวบรวมข้อมูลด้านต่างๆ เช่น อุณหภูมิ ความดัน และอัตราการไหลของถนนแต่ละสาย และวิเคราะห์ ประมวลผล และควบคุมโดยไมโครคอมพิวเตอร์เพื่อสร้างข้อมูลจริงแบบเรียลไทม์ ณ เวลาที่เผาไหม้ และโดยตรง ได้ผลลัพธ์โดยการวิเคราะห์และกำหนดไมโครคอมพิวเตอร์เครื่องจักรทั้งหมดใช้อุปกรณ์คุณภาพสูงทั้งหมดเพื่อให้แน่ใจว่าระบบมีคุณภาพสูง การทำงานด้วยความเร็วสูง และทันสมัย

3.3 ใช้การ์ดการเข้าซื้อกิจการที่มีความแม่นยำสูง + โมดูลหลายวงจร + PLC + คอมพิวเตอร์ และใช้โหมดควบคุมอัตโนมัติ PID ที่มีเสถียรภาพที่ยอดเยี่ยมการทำซ้ำและการทำซ้ำ

3.4 การใช้อินเทอร์เฟซการทำงานของ WINDOWS XP และ LabView ซึ่งเป็นซอฟต์แวร์พัฒนาพิเศษสำหรับอุปกรณ์ที่มีความแม่นยำระดับโลก รูปแบบอินเทอร์เฟซที่สดใหม่ สวยงาม และเรียบง่ายในระหว่างการทดสอบ ผลการวัดจะแสดงแบบเรียลไทม์และเส้นโค้งที่สมบูรณ์แบบจะถูกวาดแบบไดนามิก และสามารถบันทึก อ่าน และพิมพ์ข้อมูลได้อย่างถาวรด้วยความชาญฉลาดสูง การใช้งานเมนูแนะนำ คุณสมบัติที่ใช้งานง่าย เพื่อให้ผลการทดสอบมีความแม่นยำมากขึ้น

3.5 อายุการใช้งานการออกแบบของเตาเผามากกว่า 15 ปี และเตาเผาถูกสร้างขึ้นด้วยเทคโนโลยี American GOVMARK (Gomak)โครงสร้างห้าชั้น เมื่ออุณหภูมิชั้นใน 1300 ℃ อุณหภูมิชั้นนอกคืออุณหภูมิห้องอายุการใช้งานยาวนาน วัสดุฉนวนของชั้นใน (ชิ้นส่วนที่สวมใส่) สามารถเปลี่ยนได้ง่าย

3.6 ระบบป้องกันความปลอดภัยหลายระบบ ได้แก่ การป้องกันความร้อนของท่ออากาศ การป้องกันการปล่อยแรงดัน การป้องกันการรั่วไหล การตรวจจับก๊าซรั่ว การป้องกันความปลอดภัยของท่อก๊าซ การป้องกันความปลอดภัยของหัวเผา และสิ่งอำนวยความสะดวกด้านความปลอดภัยอื่น ๆ เพื่อเพิ่มปัจจัยด้านความปลอดภัยในทุกด้าน

3.7 อากาศร้อนอุณหภูมิสูงที่สกัดจากเตาเผาจะถูกระบายความร้อนด้วยน้ำและระบายความร้อนด้วยอากาศ และน้ำใช้น้ำหมุนเวียน ซึ่งช่วยเพิ่มการอนุรักษ์พลังงาน

IV.การออกแบบทางวิศวกรรมโครงสร้างของเตาเผา

4.1 การก่อสร้างเตา: เตาได้รับการออกแบบให้มีอายุการใช้งานมากกว่า 15 ปี และเตาถูกสร้างขึ้นด้วยเทคโนโลยี GOVMARK (Gomak) จากสหรัฐอเมริกาโครงสร้างห้าชั้น เมื่อชั้นในคือ 1300°C อุณหภูมิของชั้นนอกคืออุณหภูมิห้องอายุการใช้งานยาวนาน วัสดุฉนวน (ชิ้นส่วนที่สวมใส่) ของชั้นในสามารถเปลี่ยนได้ง่ายโครงสร้างห้าชั้นจากภายนอกสู่ภายในมีดังนี้ ชั้นแรกเป็นโครงเหล็กชั้นที่ 2 ก่อด้วยอิฐแดงเป็นบริเวณรอบนอกชั้นที่สามเป็นแร่ใยหินทนไฟอุณหภูมิสูงชั้นที่สี่เป็นอิฐทนไฟชั้นที่ห้าประกอบด้วยผ้าฝ้ายทนไฟเซอร์โคเนียมอุณหภูมิสูง โดยมีอุณหภูมิทนไฟ 1600°C

4.2 วัสดุทนอุณหภูมิสูง

4.2.1 อิฐทนไฟ: ใช้อุณหภูมิเพื่อทนต่ออุณหภูมิสูงสุด 1,750 ℃, ทนต่ออุณหภูมิสูงเป็นเวลานาน 1,600 ℃, ความหนาแน่นรวม 1.0g/cm3, กำลังอัดที่อุณหภูมิห้องสูงกว่า 3.2MPa, 1,400 ℃ การเปลี่ยนเส้น refired 0.5%, ความร้อน ค่าการนำไฟฟ้าดีกว่า 0.4W/m - K.

4.2.2 สารยึดเกาะทนไฟอุตสาหกรรมสำหรับการเชื่อม: ใช้อุณหภูมิ 1,400 ℃

4.2.3 ผ้าฝ้ายทนอุณหภูมิสูงของเตา: ใช้ผ้าฝ้ายทนอุณหภูมิสูงที่มีส่วนผสมของเซอร์โคเนียม ความหนา 50 มม. อุณหภูมิทนไฟเป็นเวลานาน 1,600 ℃ วัสดุฉนวนพิเศษของเตาเผาอุตสาหกรรม

4.3 วัสดุสำหรับโครง: การเลือกตาม "คู่มือการออกแบบเตาอุตสาหกรรม" (ฉบับที่สาม), บทที่ 11 - ชิ้นส่วนโครงสร้างสำหรับเตาเผา, ส่วนที่ 3 - การเลือกเหล็ก, เสาเตา, เสาด้านข้าง, คานเท้าโค้ง, คานบังคับและเหล็กยึด ฯลฯ . เลือกเหล็ก Q235-A แผ่นเหล็กผนังด้านนอกเตา เลือกเหล็ก Q215-Aวัสดุเหล็กเตา: ไม่น้อยกว่า Q235;แผ่นเหล็กเตา: ความหนา≥ 3 มม.วัสดุตัวเตาแนวนอนใช้โครงเหล็กเปลี่ยนได้

4.4 ขนาดเตา: 3000 มม. (W) * 3000 มม. (H) * 1500 มม. (D)

4.5 โครงสร้างเหล็กเตาและการรักษาท่อป้องกันการกัดกร่อน: ใช้การเคลือบสามชั้น เคลือบป้องกันการกัดกร่อนทนอุณหภูมิสูงทั้งหมด ชั้นนอกเป็นสีดำและสีเทา
