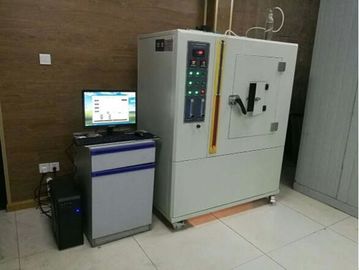

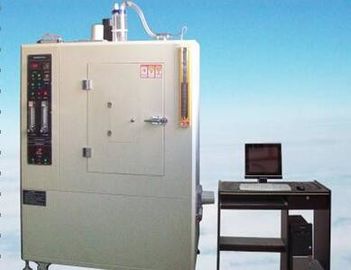

ISO 5659-2 0-924 เครื่องทดสอบความหนาแน่นควันไฟอัตโนมัติแบบหกเกียร์อัตโนมัติ

ภาพรวม

เครื่องวัดความหนาแน่นของควันการเผาไหม้พลาสติกเป็นอุปกรณ์ทดสอบใหม่สำหรับการวัดความหนาแน่นของควันซึ่งขึ้นอยู่กับเงื่อนไขทางเทคนิคที่กำหนดไว้ในมาตรฐานแห่งชาติ GB8323.2-2008 ซึ่งเหมาะสำหรับการวัดความหนาแน่นของควันที่เกิดจากการเผาไหม้ของ พลาสติกและความหนาแน่นของแสงสูงสุดคือผลการทดสอบ มันถูกใช้เพื่อประเมินประสิทธิภาพควันของพลาสติกภายใต้เงื่อนไขที่กำหนด สอดคล้องกับ GB8323.2-2008 Plastic-smoke Generation-Part II: วิธี Single-Chamber สำหรับการกำหนดวิธีทดสอบความหนาแน่นของควันและ ISO5659.2-2006 "Plastic-Smoke Generation-Part II: วิธี Single-Chamber สำหรับการกำหนด ความหนาแน่นของแสง ". เครื่องมือทั้งหมดประกอบด้วยห้องทดสอบแบบปิดระบบการวัดโฟโตมิเตอร์กรวยรังสีระบบการเผาไหม้เครื่องจุดไฟกล่องทดสอบขดลวดเครื่องวัดอุณหภูมิและซอฟต์แวร์ทดสอบความหนาแน่นของควัน วงจรได้รับการพัฒนาด้วยไมโครคอมพิวเตอร์ชิปเดียวที่มีเนื้อหาทางเทคนิคสูงและประสิทธิภาพที่มั่นคง เครื่องมือนี้เหมาะสำหรับพลาสติกทุกชนิดสามารถใช้ได้กับการประเมินวัสดุอื่น ๆ (เช่นยางฝาปิดสิ่งทอสีไม้และวัสดุอื่น ๆ ) อุตสาหกรรมพลาสติกอุตสาหกรรมวัสดุแข็งโรงงานผลิตและห้องปฏิบัติการวิจัยที่ใช้กันอย่างแพร่หลาย

ตัวชี้วัด ทางเทคนิค หลัก และสภาพการทำงาน

ข้อกำหนดทางเทคนิคหลักและสภาพการทำงานของอุปกรณ์ขึ้นอยู่กับเงื่อนไขทางเทคนิคที่กำหนดใน GB / 8323.2-2008 มาตรฐานแห่งชาติซึ่งสอดคล้องกับ GB8323.2-2008 "การสร้างควันพลาสติก - ส่วนที่ II: วิธีห้องเดี่ยวสำหรับ การวัดวิธีทดสอบความหนาแน่นของควัน "และ iso5659.2-2006 Plastic-Smoke Generation-Part II: วิธีการแบบห้องเดี่ยวสำหรับการกำหนดความหนาแน่นของแสงและเป็นไปตามมาตรฐานข้างต้นที่ระบุไว้ในข้อกำหนดตัวชี้วัดทางเทคนิคและข้อกำหนดทางเทคนิคเป็นพื้นฐาน สำหรับการประเมินประสิทธิภาพของอุปกรณ์เงื่อนไขการยอมรับและเกณฑ์การยอมรับ

พารามิเตอร์ทางเทคนิค

1. ขนาดตราสาร: ยาว 1110 มม. ± 10 มม. กว้าง 750 มม. ± 10 มม. สูง 2040 มม. ± 10 มม.

2. พลังงาน: 220v, 4kw (ควรระบุกำลังไฟทั้งหมดของอุปกรณ์)

3. (ความหนาแน่นควัน) 0-924 หกเกียร์อัตโนมัติเปลี่ยน

4. สภาพแวดล้อมการทำงาน: การทำงานของเครื่องมือควรหลีกเลี่ยงแสงที่แรงโดยตรงและไม่มีปรากฏการณ์การไหลของอากาศที่ถูกบังคับ

5. ซอฟต์แวร์การวัด: ส่วนต่อประสานการดำเนินงานของ Windows XP ข้อมูลหลักสามารถทดสอบพล็อตแสงควันความหนาแน่นของแสงเฉพาะความหนาแน่นของแสงคุณภาพการสูญเสียคุณภาพอัตราการสูญเสียคุณภาพความหนาแน่นควันเฉลี่ย นอกจากนี้ยังมีการสอบเทียบการแก้ไขการทดสอบการปรับพารามิเตอร์และอื่น ๆ อินเตอร์เฟซการดำเนินงาน

6. สไตล์ LabVIEW แสดงการส่งผ่านและช่วงเวลา

7. แหล่งกำเนิดแสงแรงดันไฟฟ้า: 6.5V แรงดันไฟฟ้าปฏิบัติการ: 4v ± 0.2v

8. ความเร็วของแสงขนาดเส้นผ่าศูนย์กลาง 51 มม. คอมพิวเตอร์บันทึกความหนาแน่นของแสงโดยอัตโนมัติตามการเปลี่ยนแปลงของแสง

9. ตัวกรอง: ขยายความหนาแน่นของแสงของตัวกรอง 2.0; ความหนาแน่นเชิงแสงของฟิลเตอร์คือ 3.0 และความหนาแน่นของแสงของฟิลเตอร์คือ 0.5 หนึ่งอันคือ 3

10. รูรับแสงด้านล่างมีฮีตเตอร์แบบวงแหวนทำให้หน้าต่างแสงมีอุณหภูมิ 50 ถึง -55 ℃อาจทำให้ความเข้มข้นของควันต่ำที่สุด

11. กรวยความร้อน: พลังงาน 2600W, ช่วงการควบคุมอุณหภูมิ: 0-1000 ℃, อุณหภูมิเทอร์โมคัปเปิ้ลพร้อมกับการชดเชยความเย็นอัตโนมัติ

12. เครื่องวัดอัตราการไหลของความร้อน: เครื่องคำนวณอัตราการไหลของสัญญาณการคำนวณการได้มาซึ่งคอมพิวเตอร์พร้อมกับท่อระบายความร้อนด้วยน้ำ

13. ฮีตเตอร์เสริม: กำลังไฟ 500W สามารถทำให้ห้องทดสอบมีอุณหภูมิคงที่ภายใน 40 ℃± 10 ℃หรือ 55 ℃± 10 ℃

14. ทดสอบการเปลี่ยนแปลงน้ำหนักตัวอย่างโดยการชั่งน้ำหนักสมดุลของบันทึกการรวบรวมอัตโนมัติเครื่องชั่งน้ำหนักสมดุล 2000g ความแม่นยำในการชั่งน้ำหนัก 0.1g การสนับสนุนการปรับความสูงของก้านชั่งน้ำหนัก

15. แก๊ส: มากกว่า 95% ความบริสุทธิ์ 3.5kpa ± kpa ความดันขั้นต่ำสำหรับ

16. คอมพิวเตอร์ควบคุมการได้มาบันทึกและการชำระเงินโดยอัตโนมัติ

พารามิเตอร์อื่น ๆ และการแนะนำ

1. ประตูหน้ามีหน้าต่างและสามารถปิดกั้นการตรวจสอบกิจกรรมของการเคลือบแบบทึบ

2. การติดตั้งกล่องสี่เหลี่ยมด้านล่างมีการป้องกันแรงดันเกินชิ้นระเบิดอลูมิเนียมฟอยล์, งวดด้านบนมีกล่องอุปกรณ์ปรับความดันภายใน

3. แหล่งกำเนิดแสง: หลอดไฟ 6.5V, ความยาวคลื่นแสง 400 ~ 750nm

4. ผู้รับ: สำหรับหลอด photomultiplier, การส่งผ่าน 0% สำหรับแสงผ่านไม่มีการส่งผ่านแสง 100% โดยไม่ต้องบดเคี้ยวอย่างสมบูรณ์ผ่าน

5. กรวย radiant ประกอบด้วยองค์ประกอบความร้อนที่มีกำลังไฟ 3500W

6. พื้นผิวของกรวยเรเดียลเตาคือ 50 มม.

7. ความเข้มของรังสี: ปรับระหว่าง 10kw / ㎡ ~ 50kw / ㎡ 10kw / ㎡ ~ 50kw / ill มีการส่องสว่างด้วยแสงที่ศูนย์กลางของพื้นผิวตัวอย่าง

8. ระบบเผาไหม้: โดยวาล์วควบคุม, กรอง, มิเตอร์วาล์วควบคุม, องค์ประกอบเตาของ

9. Burner: โดยส่วนประกอบของลุกไหม้และหัวฉีดหัวฉีดเหนือตำแหน่งพื้นผิวตัวอย่างแนวนอน 10 มม. และวางไว้ในตำแหน่งกึ่งกลางของชิ้นงาน

การกำหนดค่าหลัก

1. เดสก์ท็อป (รวมถึงจอแสดงผล)

2. เทมเพลตทึบแสงหนึ่งบล็อก

3. หลอดไฟสำรองสอง

4. คู่มือหนึ่ง

5. ใบรับรองหนึ่ง

6. เลนส์สอบเทียบสองชิ้น

7. เครื่องพิมพ์หนึ่ง

8. ซอฟต์แวร์วิเคราะห์หนึ่งชุด

9. ประตูไฟที่สามารถเคลื่อนย้ายหนึ่ง

10. ระเบิดอลูมิเนียมฟอยล์หนึ่งกล่อง

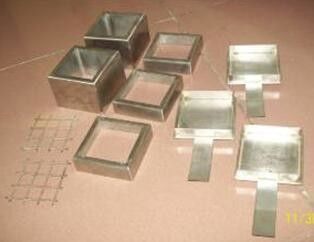

11. กล่องตัวอย่างสแตนเลสสอง
