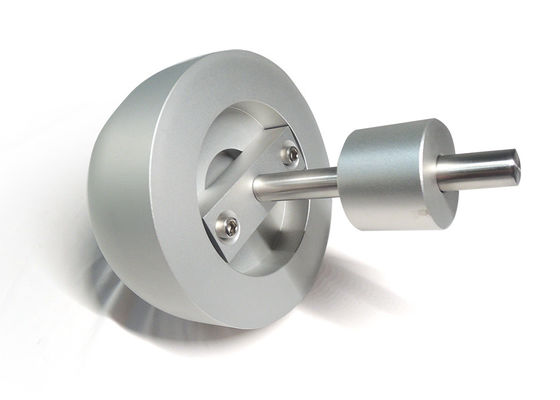

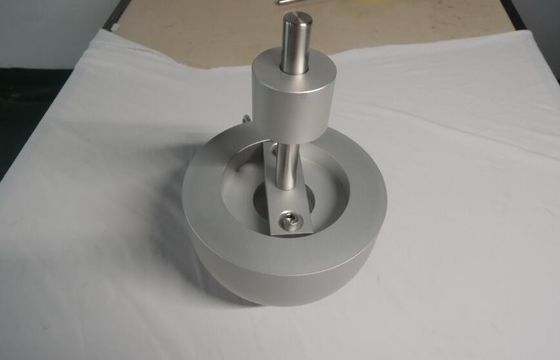

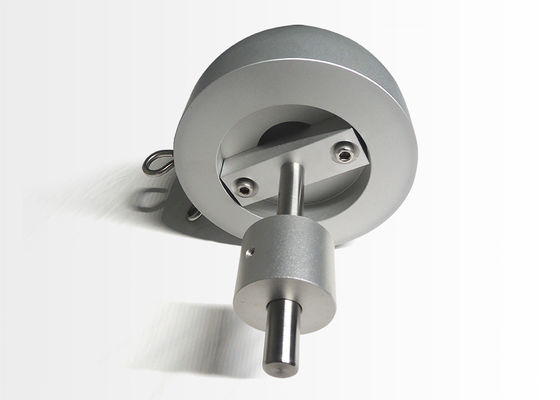

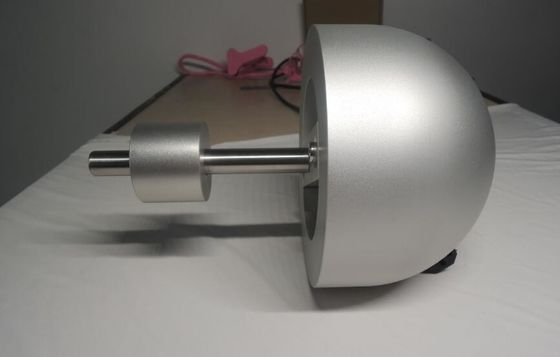

IS 9873-4 / ISO 8124-4 หัวกระแทก Alu Alloy สำหรับชิ้นส่วนการแกว่งที่ไม่มี Accelerometer

ISO 8124-4 หัวกระแทกจากองค์ประกอบสวิง (ไม่มีมาตรความเร่ง)

ข้อมูลสินค้า

มวลทดสอบ ประกอบด้วย อะลูมิเนียมทรงกลมหรือกึ่งทรงกลมรัศมี 80 มม. ± 3 มม. และมวลรวม
(รวมมาตรความเร่ง) 4,6 กก. ± 0,05 กก.ส่วนที่กระทบระหว่างพื้นผิวที่กระแทกกับ
มาตรความเร่งจะต้องเป็นเนื้อเดียวกันและปราศจากช่องว่างสายเคเบิลที่เชื่อมต่อกับมาตรความเร่งจะต้อง
ถูกวางในลักษณะที่ผลกระทบต่อมวลของมวลทดสอบจะลดลง

มาตรฐานการทดสอบ

ISO8124-4 6.4.1

ขั้นตอน

ประกอบและติดตั้งองค์ประกอบการแกว่งเพื่อทดสอบตามคำแนะนำของผู้ผลิต
ระงับวงสวิงโดยใช้ระบบกันสะเทือนที่มาพร้อมกับวงสวิงและสูงสุด
ความสูงที่สิ่งเหล่านี้อนุญาตหากเชือกหรือสายเคเบิลเป็นเครื่องมือในการระงับ อาจจำเป็นต้องยืดออก
เพื่อให้การเดินทางราบรื่นเมื่อปล่อยวงสวิงระหว่างการทดสอบถ้าจำเป็น ให้ใช้น้ำหนัก เช่น
ต่อปลายเชือกหรือสายเคเบิลแต่ละเส้น 5 กก. แล้วปล่อยทิ้งไว้ 6 ชม. หรือจนกว่าเชือกหรือสายเคเบิลจะยืดให้ตรง
ปรับทุกส่วนของการติดตั้งเพื่อให้โซ่แขวนสำหรับมวลทดสอบขนานกับค่าเฉลี่ยของ
ช่วงล่างสำหรับองค์ประกอบสวิง
ระงับและปรับมวลทดสอบเพื่อให้จุดสัมผัสขององค์ประกอบแกว่งและศูนย์กลางของการทดสอบ
มวลอยู่ในระนาบแนวนอนเดียวกันกับจุดศูนย์ถ่วงของมวลทดสอบตรวจสอบให้แน่ใจว่าโซ่สำหรับการทดสอบ
มวลไม่บิดเบี้ยวและมวลทดสอบแขวนอยู่ในแนวดิ่ง
ติดเครื่องหมายดัชนีที่ด้านข้างของส่วนประกอบวงสวิงที่รองรับด้วยโซ่ เชือก สายเคเบิล หรืออื่นๆ
องค์ประกอบระงับที่ไม่แข็งเครื่องหมายดัชนีอาจอยู่ที่ส่วนใดส่วนหนึ่งของสมาชิกที่ถูกระงับคือ
ใต้จุดหมุนในตำแหน่งพักอิสระทันที
องค์ประกอบแกว่งที่ได้รับการสนับสนุนโดยโซ่ เชือก สายเคเบิล หรือองค์ประกอบแขวนที่ไม่แข็งอื่น ๆ จะต้อง
ยกตามแนวโค้งของการเดินทางจนถึงการฉายภาพด้านข้างของเส้นตรงผ่านจุดหมุนและดัชนี
เครื่องหมายทำมุม 60° ± 1° กับแนวตั้งเมื่อสมาชิกที่ถูกระงับถูกยกขึ้นสู่ตำแหน่งทดสอบ
ความโค้งบางอย่างจะเกิดขึ้นในองค์ประกอบแขวนลอยปรับตำแหน่งสมาชิกที่ถูกระงับเป็น
กำหนดความโค้งซึ่งให้วิถีที่มั่นคง

ISO 8124-4 หัวกระแทกจาก Swing Elements.pdf
