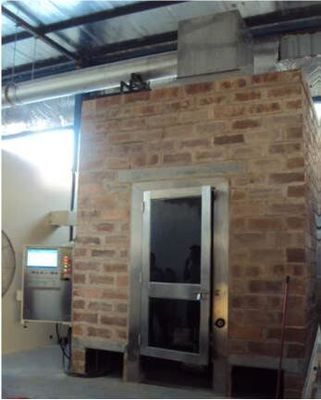

UL 1685 อุปกรณ์ทดสอบไฟ PLC

เครื่องทดสอบการติดไฟแนวตั้งของสายเคเบิลแบบรวมกลุ่มพร้อม UL 1685

มาตรฐาน

เครื่องทดสอบการแพร่กระจายเปลวไฟแนวตั้งของสายเคเบิลแบบรวมกลุ่มได้รับการออกแบบตามข้อกำหนดที่เกี่ยวข้องของ UL1685, มาตรฐาน GB18380.3 เกี่ยวกับข้อกำหนดการทดสอบการเผาไหม้สายไฟและสายเคเบิล และเป็นไปตามมาตรฐาน IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Class D)

การใช้งาน
เครื่องทดสอบการแพร่กระจายเปลวไฟแนวตั้งของสายเคเบิลแบบรวมกลุ่มเป็นอุปกรณ์ที่ใช้ทดสอบการติดตั้งแนวตั้งของสายเคเบิลแบบรวมกลุ่มหรือสายเคเบิลใยแก้วนำแสงเพื่อยับยั้งการแพร่กระจายของเปลวไฟในแนวตั้งภายใต้เงื่อนไขที่ระบุ เป็นอุปกรณ์ที่จำเป็นสำหรับการทดสอบการเผาไหม้ของสายไฟ สายควบคุม และสายเคเบิลใยแก้วนำแสง นอกจากนี้ หากปรับหัวเผาของเครื่องทดสอบเป็น 20 องศา ก็สามารถทำได้ตามมาตรฐานการทดสอบ IEEE 383 (IEEE 1202) เครื่องทดสอบนี้สามารถติดตั้งพอร์ตกำหนดค่าเครื่องมือปล่อยความร้อน พร้อมด้วยเครื่องวิเคราะห์ก๊าซสามารถวัดค่าพลังงานความร้อน เช่น HRR (อัตราการปล่อยความร้อน), SPR (อัตราการสร้างควัน) และอื่นๆ

ประสบการณ์ของผู้ใช้
1, เครื่องทดสอบนี้ได้รับการออกแบบด้วยความชาญฉลาดสูงและใช้งานง่าย
2, ด้วยการออกแบบอุตสาหกรรมระดับมืออาชีพ รูปลักษณ์สวยงาม และรูปแบบที่เหมาะสม
3, อุปกรณ์นี้มีความแม่นยำ ปลอดภัย และเสถียร
4, ด้วยระบบควบคุมไมโครคอมพิวเตอร์ กระบวนการทดสอบอัจฉริยะ ไม่จำเป็นต้องจับเวลาด้วยตนเอง
5, ตู้ทดสอบสแตนเลสสตีลทนต่อการกัดกร่อน

คุณสมบัติหลัก

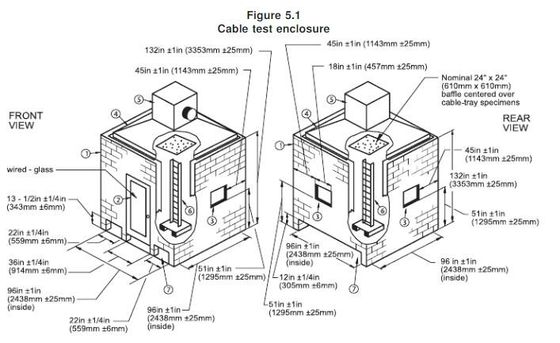

1, ขนาดของกล่องทดสอบสแตนเลสสตีลคือ 1,000±100(กว้าง)x2,000±100(ลึก)x4,000±100(สูง) มม. พื้นผิวด้านในของกล่องสูงกว่าพื้นดิน และด้านหลังปกคลุมด้วยวัสดุฉนวน
2, พร้อมบันไดสแตนเลสสตีล ตามข้อกำหนดของ GB/T18380.31
3, ที่วางตัวอย่างสำรอง 2 ชิ้น
4, บันไดทำจากสแตนเลสสตีล ทนต่อการกัดกร่อน และทำความสะอาดง่าย
5, ในส่วนล่างของตู้ มีช่องลมเข้าซึ่งมีขนาด 800±20(กว้าง)×400±10(ลึก) ที่ตำแหน่ง 150+10 มม. ที่ด้านหน้าของกล่อง
6, มีเทอร์โมคัปเปิลชนิด K ขนาดเส้นผ่านศูนย์กลาง 2 มม. ติดตั้งอยู่ภายในกล่องทดสอบ
7, การไหลของอากาศภายในเตาเผาสามารถควบคุมได้อย่างเสถียรที่ (5000 ± 500) ลิตร / นาที

ระบบการเผาไหม้
1, หัวเผา: หัวเผาก๊าซโพรเพนแบบสายพานขนาด 257 มม. × 4.5 มม. และเปิดรูทั้งหมด 242 รู ซึ่งจัดเรียงใน 3 แถว 81,80,81 เส้นผ่านศูนย์กลางของรูคือ

1.35 มม. ระยะห่างระหว่างรูคือ 3.2 มม.
2, พร้อมวาล์วบอลความแม่นยำสูงเพื่อควบคุมการปิดก๊าซ
3, เครื่องวัดการไหลสองตัว: เครื่องวัดการไหลของอากาศและเครื่องวัดการไหลของก๊าซและวาล์วควบคุม
4, ด้านหน้าของเครื่องทดสอบการเผาไหม้มีท่อหยุดเปลวไฟเพื่อป้องกันไม่ให้ก๊าซโพรเพนเกิดการแข็งตัว ทำให้มั่นใจได้ถึงความปลอดภัยสูงสุดของตัวอย่าง
5, มุมการเผาไหม้: แนวนอน; อุปกรณ์จุดระเบิดอัตโนมัติ; (ปรับได้ 20 องศาเป็นตัวเลือก)
6, หัวเผาสามารถชดเชยก๊าซและกระบวนการชดเชยอากาศโดยอัตโนมัติด้วยโปรแกรมคอมพิวเตอร์ ในขณะที่ระบบดั้งเดิมจำนวนมากละเลยอิทธิพลนี้

ระบบควบคุม
1, PLC พร้อมระบบควบคุมหน้าจอสัมผัสขนาดใหญ่
2, เครื่องทดสอบนี้สามารถจุดระเบิดอัตโนมัติและจับเวลาอัตโนมัติ ช่วงเวลา 999 นาที และความแม่นยำ 1 วินาที
3, ข้อมูลการทดลองจะถูกจัดเก็บโดยอัตโนมัติ สอบถามได้ฟรี
4, พร้อมฟังก์ชันเตือนเวลา 40 นาทีและ 1 ชั่วโมง
5, ตัวอย่างถูกยกขึ้นโดยเครนไฟฟ้า

พารามิเตอร์อุปกรณ์
1, ขนาดของกล่องทดสอบคือ 1,000±100(กว้าง)x2,000±100(ลึก)x4,000±100(สูง) มม.
2, ความแม่นยำของเครื่องวัดความเร็วลมคือ 0.1 ม. / วินาที
3, ช่วงของเครื่องวัดความเร็วลมของแหล่งอากาศคือ 8000 ลิตร/นาที; ลมออก (5000 ± 500) ลิตร/นาที สามารถปรับได้
4, ก๊าซ: โพรเพนเกรดเทคนิคความบริสุทธิ์ 95% (ลูกค้า)
5, การควบคุมการไหลของก๊าซ: ภายใต้สภาวะ 100kpa, 20 ºC
6, การจ่ายก๊าซเผาไหม้: โพรเพน (หรือ LPG)
