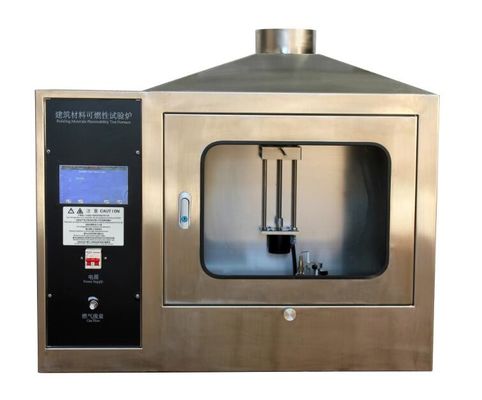

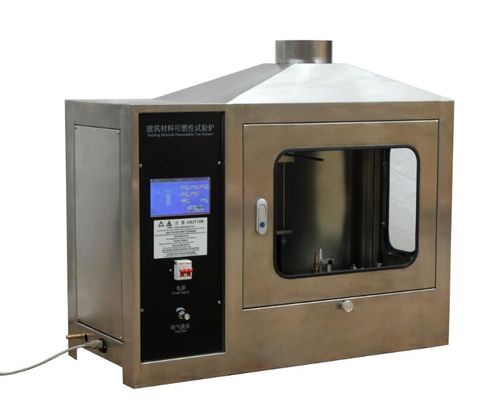

EN 11925-2 เครื่องทดสอบความไวไฟของวัสดุก่อสร้างพร้อมการควบคุมหน้าจอสัมผัส

เตาเผาทดสอบการติดไฟของวัสดุก่อสร้างพร้อมระบบควบคุมหน้าจอสัมผัส

SL-FL13 Single Burning Item

ให้การสนับสนุนข้อมูลที่แม่นยำและเชื่อถือได้สำหรับการทดสอบคุณสมบัติการเผาไหม้ของวัสดุของคุณ

ภาพรวมผลิตภัณฑ์

SL-FL13 Single Burning Item เป็นไปตามมาตรฐาน GB/T 20284-2006 และ BS EN 13823 รวมถึงมาตรฐานการทดสอบที่เป็นที่ยอมรับในระดับสากลอื่นๆ เหมาะอย่างยิ่งสำหรับการทดสอบการจำแนกประสิทธิภาพการทนไฟและการวิจัยและพัฒนาวัสดุก่อสร้าง วัสดุตกแต่ง และผลิตภัณฑ์ฉนวนกันความร้อน เครื่องมือนี้มีโครงสร้างรถเข็นตัวอย่างแบบสองแนวตั้งพร้อมหัวเผาแบบ Sandbox ที่ใช้แก๊สโพรเพน และรวมการวัดอัตราการปล่อยความร้อนและอัตราการผลิตควันที่มีความแม่นยำสูง การป้องกันเปลวไฟดับด้วย UV และการควบคุมอัจฉริยะอัตโนมัติเต็มรูปแบบ

สิ่งนี้ช่วยให้คุณประเมินลักษณะการตอบสนองต่อไฟของผลิตภัณฑ์ของคุณได้อย่างแม่นยำ ผ่านการรับรองการจำแนกประเภทไฟ GB/T 8624 ได้สำเร็จ และเร่งเวลาในการนำผลิตภัณฑ์ของคุณออกสู่ตลาด

ภาพรวมทางเทคนิค

1. องค์ประกอบระบบ

• รถเข็น (รองรับตัวอย่างแนวตั้งสองชิ้น) + โครงยึด + ฝากระโปรงรวบรวมแก๊ส + ท่อไอเสียรูปตัว J
• พัดลมแบบแรงเหวี่ยงหนีศูนย์ + ชุดควบคุมความเร็ว + ส่วนวัดครอบคลุม + ตู้แก๊สวิเคราะห์ + ระบบเก็บข้อมูล

2. รถเข็นตัวอย่างและระบบจุดระเบิด

• ตำแหน่งตัวอย่างแนวตั้งสองตำแหน่ง; หัวเผาแบบ Sandbox ที่ด้านล่างของมุมแนวตั้ง
• วิธีการจุดระเบิดพื้นผิว; ระบบตรวจจับเปลวไฟให้การป้องกันเปลวไฟดับ
• หัวเผาเสริมติดตั้งบนโครงยึด พร้อมระบบตรวจจับเปลวไฟเช่นกัน

3. ระบบไอเสีย

• ฝากระโปรงรวบรวมแก๊สสแตนเลสที่ด้านบนของโครง
• ท่อไอเสียรูปตัว J สแตนเลส: เส้นผ่านศูนย์กลางภายใน (315±5) มม. พร้อมฉนวนใยแร่ทนอุณหภูมิสูง 50 มม.
• อัตราการไหลของไอเสียต่อเนื่อง: 0.50 – 0.65 ลบ.ม./วินาที ควบคุมด้วยความถี่
• พัดลมแบบแรงเหวี่ยงหนีศูนย์: ทนอุณหภูมิได้ถึง 300°C เหมาะสำหรับสภาวะอุณหภูมิสูงแบบ Step-calibration

4. ระบบจ่ายแก๊สและการควบคุมการไหล

• ตัวควบคุมการไหลแบบมวล: ช่วง 0 – 2.5 กรัม/วินาที ความแม่นยำ ≥ 1.5% ของค่าที่อ่านได้
• การควบคุมการจ่ายแก๊สอัตโนมัติที่ 647 มก./วินาที และ 2000 มก./วินาที; อัตราการจ่ายผันแปร ≤ 5 มก./วินาที ระหว่างการทดสอบ ทำให้มั่นใจได้ว่ากำลังความร้อนอยู่ที่ 30.7 ± 2 กิโลวัตต์

5. ระบบเก็บตัวอย่างและปรับสภาพก๊าซไอเสีย

• ส่วนประกอบ: ตัวกรองเถ้า → กับดักเย็น → คอลัมน์อบแห้งสองคอลัมน์ → ปั๊มเก็บตัวอย่าง → ปั๊มแบบ Peristaltic
• หัวกรองเถ้า: PTFE แข็งพร้อมวัสดุกรองภายใน 0.5 ไมโครเมตร
• ปั๊มไดอะแฟรม: อัตราการไหล 400 ลิตร/ชั่วโมง ทนอุณหภูมิสูงและทนต่อการกัดกร่อน
• คอนเดนเซอร์คอมเพรสเซอร์: กำลังการทำความเย็น 320 กิโลจูล/ชั่วโมง ความเสถียรของจุดน้ำค้าง 0.1°C ความแปรผันคงที่ 0.1 K การป้องกัน IP20
• โรตามิเตอร์นำเข้า: ช่วง 0 – 5 ลิตร/นาที ปรับอัตราการไหลเข้าของเครื่องวิเคราะห์

6. เครื่องวิเคราะห์แก๊ส (O₂ และ CO₂)

7. ส่วนการวัด (ท่อและเซ็นเซอร์)

• ท่อขนาด 2155 มม. ประกอบด้วย:

• โพรบวัดแรงดัน
• เทอร์โมคัปเปิลสามตัว
• โพรบเก็บตัวอย่างแก๊ส
• ระบบแสงสีขาว

• โพรบวัดแรงดันสองทาง: ช่วง (0 – 100) Pa ความแม่นยำ ±2 Pa เวลาตอบสนอง 90% ≤ 1 วินาที
• โพรบเก็บตัวอย่างแก๊สเชื่อมต่อกับอุปกรณ์ควบคุมแก๊สและเครื่องวิเคราะห์อินพุต O₂/CO₂

8. การวัดควัน – ระบบแสง

• แหล่งกำเนิดแสง: ชนิดหลอดไส้ อุณหภูมิสี (2900 ± 100) K
• ติดตั้งที่ด้านข้างของท่อไอเสียผ่านข้อต่อที่ยืดหยุ่น
• ระบบเลนส์: รวบรวมแสงเป็นลำแสงขนานที่มีเส้นผ่านศูนย์กลาง ≥ 20 มม.; เส้นผ่านศูนย์กลางรูปล่อยแสง (d) และความยาวโฟกัสของเลนส์ (f) เป็นไปตาม d/f < 0.04
• ตัวตรวจจับ: โฟโตไดโอดซิลิคอนพร้อม:

• ความเสถียรเชิงเส้น: 0.1%
• ช่วงการวัด 10 บิต
• การตอบสนองสเปกตรัมสอดคล้องกับเส้นโค้ง CIE V(λ) ความแม่นยำ ≥ ±5%

• เวลาตอบสนอง 90% ของระบบลดทอนแสง ≤ 3 วินาที
• อากาศอัดถูกป้อนเข้าท่อด้านข้างเพื่อรักษาความสะอาดของอุปกรณ์แสงและรักษาข้อกำหนดการดริฟท์

9. ฟังก์ชันซอฟต์แวร์และการสอบเทียบ

ซอฟต์แวร์มีอินเทอร์เฟซสำหรับ:

• การสอบเทียบเครื่องวิเคราะห์ O₂/CO₂ (สัญญาณรบกวนและดริฟท์)
• การสอบเทียบระบบแสง (สัญญาณรบกวนและดริฟท์สำหรับการวัดควัน)
• การสอบเทียบฟิลเตอร์ระบบแสง
• การสอบเทียบปริมาตรอากาศ (ช่วงควบคุม)
• การสอบเทียบแบบ Step และการสอบเทียบด้วยเฮปเทน

ข้อกำหนดการสอบเทียบแบบ Step:

• เวลาหน่วงของเครื่องวิเคราะห์ O₂/CO₂ ≤ 30 วินาที
• เวลาตอบสนองของเครื่องวิเคราะห์ O₂/CO₂ ≤ 12 วินาที
• เวลาตอบสนองสวิตช์หัวเผา ≤ 12 วินาที
• เวลาตอบสนองอุณหภูมิ ≤ 6 วินาที
• อัตราส่วน Q_gas_30s(T) / HRR_30s(T) ควรต่อเนื่องที่ (100 ± 5)%
• ความแตกต่างระหว่าง HRR เฉลี่ยของ Step 2 และ Step 3 ≤ 0.5 กิโลวัตต์

การยอมรับการสอบเทียบด้วยเฮปเทน:

• ค่าความร้อนต่อหน่วยมวล: THR/m = 4456 ± 222.8 MJ/kg

10. พารามิเตอร์ผลการทดสอบ

• อัตราการปล่อยความร้อนเฉลี่ย – RHRav(t)
• การปล่อยความร้อนทั้งหมด – THR(t)
• 1000 × [RHRav(t) / (t-300)] – (ใช้สำหรับการคำนวณ FIGRA)
• ดัชนีอัตราการเติบโตของไฟ – FIGRA
• การปล่อยความร้อนทั้งหมดที่ 600 วินาที – THR600s
• การเกิดเปลวไฟลามตามด้านข้าง – LFS
• อัตราการผลิตควันเฉลี่ย – RSPav(t)
• การผลิตควันทั้งหมด – TSP(t)
• 10000 × [RSPav(t) / (t-300)] – (ใช้สำหรับการคำนวณ SMOGRA)
• ดัชนีอัตราการเติบโตของควัน – SMOGRA
• การผลิตควันทั้งหมดที่ 600 วินาที – TSP600s

11. มาตรฐาน ขนาด และน้ำหนัก

• มาตรฐาน: EN 13501, EN 13823
• ขนาด: 3000 มม. (กว้าง) × 4500 มม. (สูง) × 3000 มม. (ลึก)
• น้ำหนัก: 650 กก.

การใช้งาน

การทดสอบและจำแนกประเภทไฟ – สำหรับวัสดุก่อสร้างและผลิตภัณฑ์

การทดสอบไฟ CE-mark – สำหรับผลิตภัณฑ์ก่อสร้าง

การประเมินการตอบสนองต่อไฟ – สำหรับการพัฒนาผลิตภัณฑ์ใหม่

การควบคุมคุณภาพและการตรวจสอบขาออก – สำหรับสายการผลิต

ข้อกำหนดการติดตั้ง

ความสูงในการติดตั้ง: ไม่น้อยกว่า 5 เมตร

พื้นที่ชั้น: ไม่น้อยกว่า 3 ม. X 3 ม.

ความต้องการพลังงาน: 220V, 10A; 380V, 5KW

อุณหภูมิแวดล้อม: 10°C ถึง 35°C

ความต้องการแก๊ส: แก๊สโพรเพน

แก๊สสอบเทียบ: N₂, แก๊สมาตรฐาน CO₂

มาตรฐานการสอบเทียบ: เฮปเทน

คำถามที่พบบ่อย (FAQ)

Q1: ตรงตามมาตรฐานของฉันหรือไม่?

A1: ใช่ เป็นไปตาม EN 13823 และ GB/T 20284 ผลลัพธ์สนับสนุนการจำแนกประเภท EN 13501-1 (A2-B-C-D) ใช้งานได้กับทั้งเวอร์ชันมาตรฐานปัจจุบันและเวอร์ชันเก่า

Q2: มีความเสถียรและแม่นยำเพียงใด?

A2: สูงมาก ระบบทำความร้อน จุดระเบิด และการรวบรวมควันอัตโนมัติเต็มรูปแบบ การสอบเทียบมีความเข้มงวด เครื่องวิเคราะห์แก๊สตอบสนองใน <3 วินาที การเก็บข้อมูลใน 5 วินาที – ทั้งหมดเป็นไปตามกำหนดเวลามาตรฐาน

Q3: ครอบคลุมพารามิเตอร์ใดบ้าง?

A3: พารามิเตอร์สำคัญทั้งหมด: HRR, THR, FIGRA, SPR, TSP, SMOGRA รวมถึง LFS และหยด – กำหนดเกรด EN 13501-1 หรือ GB 8624 โดยตรง

Q4: ใช้งานง่ายหรือไม่?

A4: แน่นอน อินเทอร์เฟซที่ใช้งานง่าย ระบบจุดระเบิด/ควบคุมแก๊สอัตโนมัติ มีการฝึกอบรม ณ สถานที่ให้บริการ

Q5: คุ้มค่าหรือไม่?

A5: เครื่องเดียวทำงานได้ทั้งหมด – ประหยัดพื้นที่และงบประมาณ สร้างด้วยส่วนประกอบนำเข้าคุณภาพสูงเพื่อความน่าเชื่อถือในระยะยาวและการบำรุงรักษาที่ต่ำลง

Q6: การบำรุงรักษาและการสนับสนุน?

A6: รับประกัน 1 ปี + การสนับสนุนตลอดอายุการใช้งาน ครอบคลุมการติดตั้ง การฝึกอบรม การสอบเทียบ การพัฒนาการทดสอบ และการให้คำปรึกษาด้านการรับรอง CMA/CNAS

บริการหลังการขายและการสนับสนุนทางเทคนิค

การสนับสนุนหลังการขายหนึ่งปี ความช่วยเหลือทางเทคนิคตลอดอายุการใช้งาน

การติดตั้งและสอบเทียบอุปกรณ์

บริการสอบเทียบ

การสนับสนุนการพัฒนาวิธีการทดสอบ

การฝึกอบรมทางเทคนิค
