UL 87 อุปกรณ์ทดสอบในห้องทดลอง

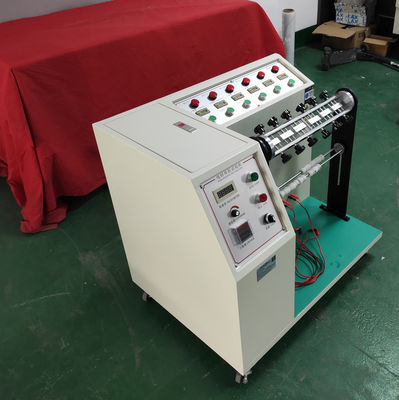

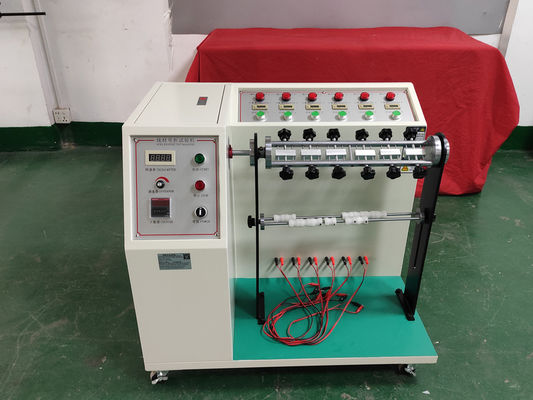

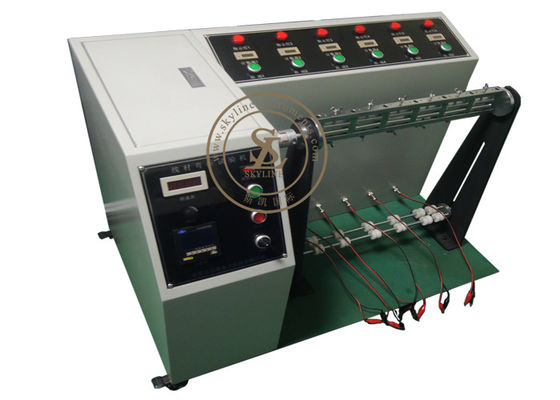

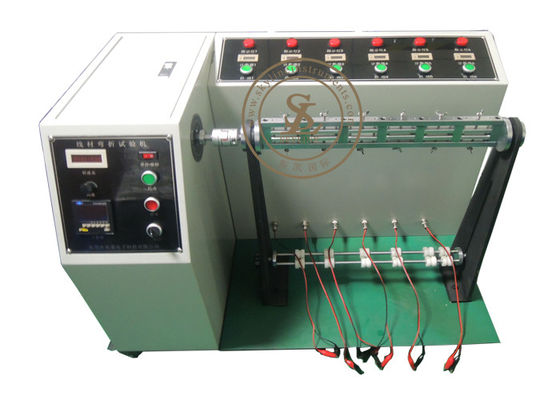

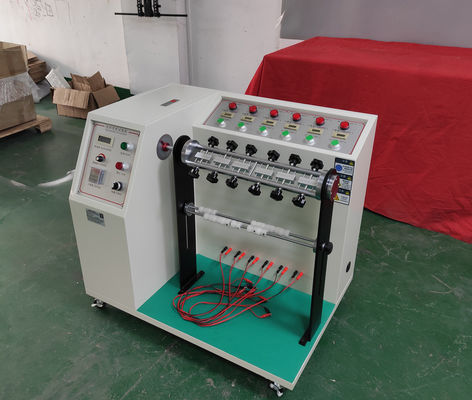

SL-T110 มุมดัด 10-180 °ที่ปรับได้ UL 87 เครื่องทดสอบการดัดลวด

การใช้งาน

ทดสอบลวดตะกั่วและความแข็งแรงดัดของลวด สามารถนับโดยอัตโนมัติพร้อม ๆ กันแสดงความต้านทานตัวนำของลวด วัสดุทดสอบดัดเส้นหัก และสามารถหยุดการทำงานโดยอัตโนมัติ

ลักษณะเฉพาะ

เครื่องนี้ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าซึ่งทำงานได้อย่างราบรื่นและมีเสียงรบกวนต่ำ

ส่วนประกอบหลักคือประสิทธิภาพการนำเข้าที่เชื่อถือได้ มีการใช้แป้นหมุนที่หลากหลาย เพื่อให้การทดสอบของคุณถูกต้องและได้ผล

พารามิเตอร์ทางเทคนิค

คำแนะนำการใช้งาน

1, การปรับมุมดัด: เปิดประตูเครื่องทดสอบ คลายล้อขับเคลื่อนของมอเตอร์และสกรูเชื่อมต่อ เลื่อนช่องสไลด์ไปที่ตำแหน่งของตัวเลื่อน เพื่อให้ตัวบ่งชี้บนกลไกการแกว่งเพื่อทดสอบมุมที่ต้องการ จากนั้น ล้อขับและขันสกรูก้านสูบให้แน่น

2 จะได้รับการทดสอบชิ้นทดสอบของการเชื่อมต่อแบบสั้นสองสาย (เช่นสายแบบมัลติคอร์ยังใช้ในการเชื่อมต่อแบบสั้นตามลำดับการสร้างเส้นทาง) แล้วยึดกับฟิกซ์เจอร์ทดสอบ

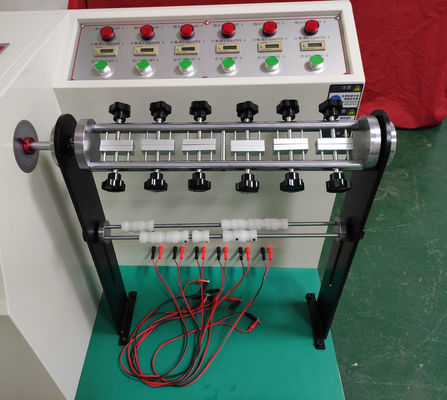

3, ชิ้นทดสอบผ่านก้านจำกัด และตามความจำเป็นในการแขวนน้ำหนักของตุ้มน้ำหนักที่สอดคล้องกัน แกนทั้งสองของชิ้นงานทดสอบจะเชื่อมต่อกับแคลมป์จระเข้บนคอลัมน์เชื่อมต่อของสถานีงานที่สอดคล้องกัน น็อตยึดของ คลายคันจำกัด ความสูงของคันโยกถูกปรับขึ้นและลงเพื่อให้เป็นไปตามข้อกำหนดในการทดสอบ และขันน็อตขันให้แน่นและตำแหน่งจำกัดได้รับการแก้ไข

4 ทดสอบจำนวนการตั้งค่า: กดตัวนับรวมของปุ่ม Qing 0 ค้างไว้ กดปุ่มที่เกี่ยวข้องขึ้น คุณจะเห็นการเปลี่ยนแปลงการเลื่อนแบบดิจิทัลของหน้าจอ LCD ตั้งเวลาการทดสอบที่จำเป็น แล้วปิดฝา

5 กดปุ่ม 0 ของตัวนับของแต่ละสถานีทดสอบเพื่อล้างศูนย์อีกครั้ง

6, เปิดสวิตช์ไฟแล้วตัวอย่างของสวิตช์เริ่มกลุ่มเพื่อเริ่มต้นสวิตช์หยุดเดี่ยวไปที่หยุดทั้งหมดกดปุ่ม "เริ่ม" บนแผงควบคุมเพื่อปรับความเร็วที่จำเป็นสำหรับการทดสอบชี้ตำแหน่งของผู้ว่าการอย่างช้าๆการทดสอบการดัดจะเริ่มขึ้นการทดสอบจะหยุดโดยอัตโนมัติเมื่อการทดสอบถึงจำนวนครั้งที่กำหนดไว้

7, แผงเครื่องมีสวิตช์หยุด/หยุดเดียว เมื่อสวิตช์อยู่ในสถานะหยุดเดียว ทดสอบกระบวนการตัดการเชื่อมต่อชุดใดๆ เครื่องจะหยุดทำงาน คุณสามารถนำตัวอย่างออกได้หลังจากปุ่มเริ่มเพื่อดำเนินการทดสอบต่อเมื่อสวิตช์อยู่ในสถานะหยุดเต็มที่ คุณต้องตัดการเชื่อมต่อทั้งหมด 6 กลุ่มเพื่อหยุดทำงาน
