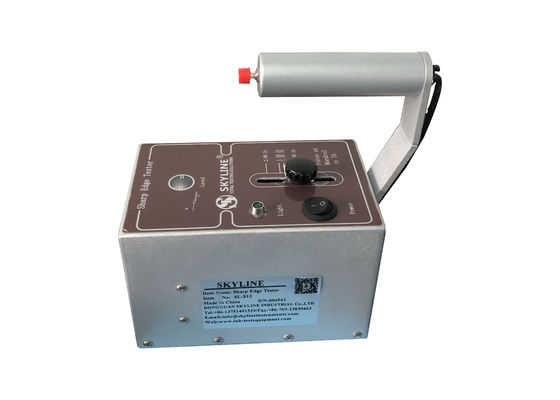

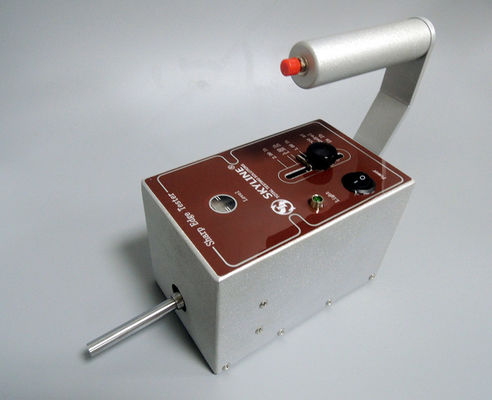

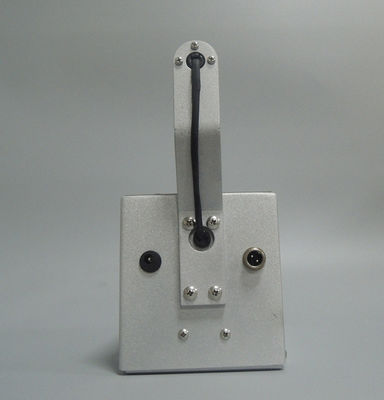

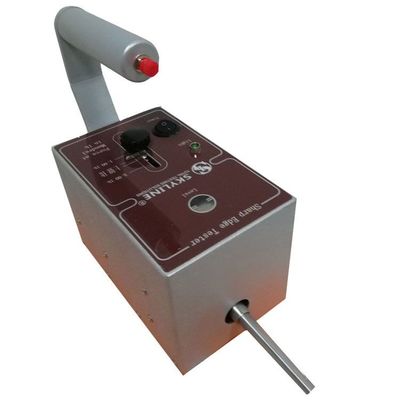

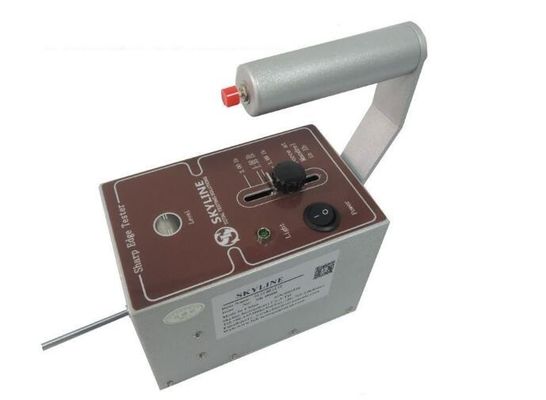

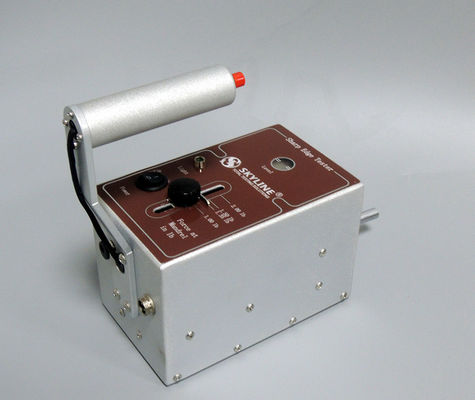

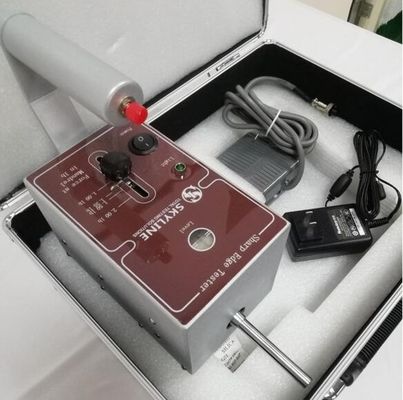

ISO 8124-1 ของเล่นอุปกรณ์ทดสอบ 1.35LB Sharp Edge Tester สำหรับผลิตภัณฑ์สำหรับเด็ก

ISO 8124-1 1.35LB Fixed Force Sharp Edge Tester สำหรับเด็ก Products

Sharp Edge Tester.pdf

แอปพลิเคชัน

ใช้เพื่อตรวจสอบว่าขอบของของเล่นหรือสิ่งของนั้นเป็นของมีคมหรือไม่ โดยมีความเสี่ยงที่จะได้รับบาดเจ็บโดยไม่มีเหตุผล

ข้อมูลสินค้า
เพื่อตรวจสอบว่าขอบที่เข้าถึงได้ของของเล่นมีแนวโน้มที่จะก่อให้เกิดการบาดเจ็บหรือไม่เทป PTFE แบบมีกาวในตัวติดอยู่กับแกนหมุน จากนั้นหมุนเพื่อหมุนรอบ 360 องศาเพียงครั้งเดียวตามขอบที่เข้าถึงได้ที่กำลังทดสอบหากเทปถูกตัดครึ่งหรือยาวกว่านั้น (ประมาณ 13 มม.) ขอบจะถูกระบุว่าเป็นขอบมีคมที่เป็นอันตรายของเล่นที่มีไว้สำหรับเด็กอายุต่ำกว่า 8 ปีจะต้องเป็นไปตามข้อกำหนดนี้ก่อนหรือหลังการทดสอบการใช้งานและการละเมิด

หลักการทดสอบ

ก้านเหล็กที่ใช้จำลองนิ้วของเด็กต้องแข็งตัวความแข็งของพื้นผิว Rockwell ไม่ควรต่ำกว่า 40 ความขรุขระของพื้นผิวไม่ควรเกิน 0.40 ไมครอน และเส้นผ่านศูนย์กลางควรเท่ากับ 9.35 มม. ± 0.12 มม.ชั้นของเทปลอกหนังเทียมจำลองถูกนำไปใช้ในแนวตั้งฉากกับเพลาเหล็กที่พันด้วยกาวหนังเทียมจำลองด้วยแรง 6 นิวตัน (1.35 ปอนด์)เพลาเหล็กมีการสัมผัสกันคงที่ที่ 23 มม./วินาที ± 4 มม./วินาทีความเร็วจะหมุนเป็นเวลาหนึ่งสัปดาห์ตรวจสอบขอบของการทดสอบเพื่อตัด (ตัด) กระดาษกาวหนังเทียมจำลองถ้าตัด (ตัด) ขอบที่ทดสอบแล้วจะถูกกำหนดให้เป็นขอบคมที่อาจเป็นอันตรายได้

การใช้เครื่องทดสอบขอบคมและผลการตัดสิน
1. ติดเทปกาว PTFE เข้ากับแมนเดรลตามต้องการ จากนั้นหมุนแมนเดรลไปตามขอบที่สามารถเข้าถึงได้ที่ทดสอบแล้ว 360°ตรวจสอบว่าเทปกาวทดสอบแก้ไขด้วยแรงโน้มถ่วง
ว่าลูกบอลสามารถผ่านแบบทดสอบได้อย่างสมบูรณ์หรือไม่ความยาวของการตัดคำนวณเปอร์เซ็นต์ของความยาวของเทปที่ตัดคำพิพากษา : ถ้าตัดเทปกาว 50%
แยกขอบถือว่าเป็นขอบคม
2. ขอบที่จะทดสอบต้องเป็นขอบที่เข้าถึงได้ซึ่งกำหนดหลังจากการทดสอบความสามารถในการเข้าใช้งานของชิ้นส่วนของเล่นหรือส่วนประกอบ
3. หากไม่สามารถทดสอบขอบที่สัมผัสได้ของของเล่นโดยรวม ในกรณีของการจำลองของเล่นโดยรวม ขอบที่เข้าถึงได้สามารถถอดออกและทดสอบแยกต่างหากได้
4. กุญแจสำคัญในการทดสอบขอบคมคือวิธีแก้ไขขอบที่ตรวจพบและตรวจดูให้แน่ใจว่าแมนเดรลอยู่ที่มุมฉากกับขอบ และไม่มีเฟสระหว่างแมนเดรลกับขอบระหว่างการทดสอบ
สำหรับการเล่นกีฬา
5. ในระหว่างการหมุนของแกนหมุน ควรตรวจสอบให้แน่ใจว่าแรงดันที่ใช้กับแกนหมุนคงที่อย่างต่อเนื่อง

ข้อมูลจำเพาะ


พารามิเตอร์ทางเทคนิค
1. เส้นผ่านศูนย์กลางของแกนหมุนที่แสดงในตารางที่ 1:


2.ค่าที่วัดได้ของแรงที่แสดงในตารางที่ 2:


3.หมุนความเร็วของแกนหมุนที่แสดงในตารางที่ 3:


4.ความหยาบของแกนหมุนแสดงในตารางที่ 4:

 Sharp Edge Tester และ Sharp Point Tester.pdf

ทดสอบขอบคมยังไงครับ?
ขอบจะต้องระบุว่าคมหากตัดผ่านเทปจนสุดความยาวไม่น้อยกว่า 1/2 นิ้ว (13 มม.) ที่แรงใดๆ สูงถึง 1.35 ปอนด์ (6.00 นิวตัน)(2) ขั้นตอน(i) ขอบของตัวอย่างที่จะทดสอบต้องยึดไว้ในลักษณะที่ไม่เคลื่อนที่ในระหว่างการทดสอบ

เครื่องทดสอบขอบคม ลิงค์วิดีโอการทำงาน:
https://www.youtube.com/watch?v=TREo3kIsqVc
