การควบคุมหน้าจอสัมผัสความปลอดภัยมุ้งวัสดุก่อสร้างเครื่องทดสอบความไวไฟสำหรับประสิทธิภาพการต้านทาน

การควบคุมหน้าจอสัมผัสมุ้งเพื่อความปลอดภัยเครื่องทดสอบความติดไฟ (ทนไฟ)

ใบสมัคร

มันเหมาะสำหรับตาข่ายความปลอดภัยที่แตกต่างกันความปลอดภัยตาข่ายตาข่ายประสิทธิภาพความต้านทานการติดไฟในแนวตั้ง

พารามิเตอร์ทางเทคนิค

1. หน้าจอสัมผัส / ควบคุม

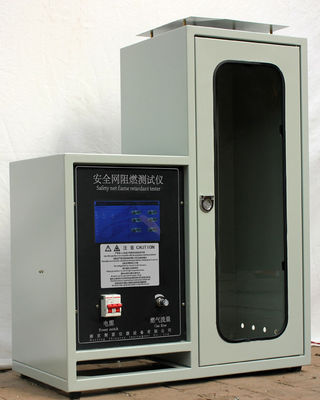

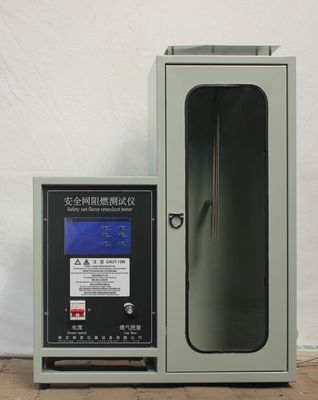

2. อุปกรณ์แบ่งออกเป็นสองส่วน: กล่องควบคุมหน้าจอสัมผัสและกล่องเผาไหม้ ขนาดของกล่องเผาไหม้คือ 330 * 330 * 765 มม.

3. ส่วนด้านหน้าของกล่องเผาไหม้เป็นประตูสังเกตกระจก

4. ด้านบนของกล่องกระจายอย่างเท่าเทียมกันกับ 16 หลุมระบายเส้นผ่าศูนย์กลางภายใน 12.5mm; มีช่องระบาย 6 ช่องทั้งสองด้านของกล่องเผาไหม้และเส้นผ่านศูนย์กลางด้านในเท่ากับ 12.5 มม.

5. ด้านบนของกล่องแนบกับด้านบน

6. ด้านบนของกล่องประกอบไปด้วยแคลมป์แขวนและด้านล่างของแคลมป์แบบตั้งอยู่ 17 มม. เหนือจุดสูงสุดของหัวฉีดลุกไหม้

7. เส้นผ่านศูนย์กลางด้านในของหัวฉีดลุกไหม้คือ 11 มม. และหัวและเส้นแนวตั้งอยู่ที่มุม 25 ° เวลาติดไฟ: ถูกต้องถึง 0.05 วินาที

8. แหล่งก๊าซ: โพรเพนเกรดอุตสาหกรรม, บิวเทนหรือโพรเพน / ก๊าซบิวเทนผสมโดยใช้ก๊าซมีเทนที่มีความบริสุทธิ์ไม่น้อยกว่า 97% เมื่อตัวอย่างถูกทำให้เป็นไปตาม 7.3

9. ขนาดตัวอย่าง: 500 ± 5

10. อุณหภูมิ: -10 ° C ~ 30 ° c

11. แรงดันไฟฟ้าและพลังงาน: 220V ± 10% 50HZ พลังงานน้อยกว่า 100W

12. การควบคุมชิปเดียวจอแสดงผลดิจิตอลเวลาอัตโนมัติ

13. Bunsen เตาเปลวไฟเวลา 0-99M99S สามารถตั้งค่าโดยพลการความแม่นยำ± 0.01s

14. หยานหยานเวลาที่ค้างอยู่: 0-99M99S ที่ยาวที่สุด

15. แผดเผาความสูงเปลวไฟสีน้ำเงิน: 15 มม. - 175 มม. สามารถปรับได้อย่างอิสระพร้อมเปลวไฟสเกลความสูง

16. แผดเผา Burner เวลาการจุดระเบิดอัตโนมัติ: การตั้งค่าโดยพลการ

17. พารามิเตอร์ที่เกี่ยวข้องกับหน้าจอสัมผัส:

ขนาด: 7 นิ้วขนาดหน้าจอที่มีประสิทธิภาพความยาว 15.5 ซม. กว้าง 8.6 ซม;

ข ความละเอียด: 800 * 480

ค. อินเตอร์เฟซการสื่อสาร RS232, 3.3V CMOS หรือ TTL, โหมดพอร์ตอนุกรม

d ความจุ: 1G

อี ใช้จอแสดงผลไดรเวอร์ฮาร์ดแวร์ FPGA บริสุทธิ์เวลาเริ่มต้น“ ศูนย์” ทำงานโดยใช้พลังงาน

ฉ การใช้สถาปัตยกรรม M3 + FPGA นั้นมีหน้าที่รับผิดชอบในการแยกวิเคราะห์คำสั่ง FPGA มุ่งเน้นไปที่จอแสดงผล TFT ความเร็วและความน่าเชื่อถือเป็นผู้นำในรูปแบบเดียวกัน

ก. ตัวควบคุมหลักใช้ตัวประมวลผลพลังงานต่ำเพื่อเข้าสู่โหมดประหยัดพลังงานโดยอัตโนมัติ

มาตรฐานการออกแบบ

GB 5725-2009 สุทธิที่ปลอดภัย

บังคับมาตรฐาน

GB5455-2014 "ประสิทธิภาพการเผาไหม้สิ่งทอแนวตั้งปล่อยความยาวความเสียหายความเสียหายระอุและการกำหนดเวลาหลังเปลวไฟ"
