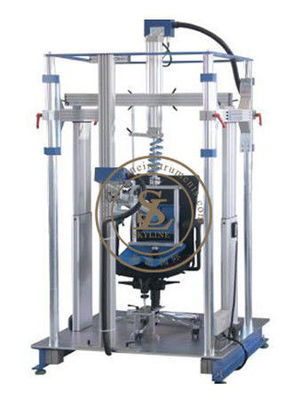

BIFMA 5.1 อุปกรณ์ทดสอบเฟอร์นิเจอร์เครื่องทดสอบความทนทานพนักพิง

เครื่องนี้เป็นการประเมินความสามารถของเก้าอี้ที่จะทนต่อความเครียดและการสึกหรอของความเมื่อยล้าที่เกิดจากแรงด้านหลังบนพนักพิงเก้าอี้

พารามิเตอร์ทางเทคนิค

i.seat และ back static / ความทนทานทดสอบ,

ทดสอบการทดสอบแบบสถิตด้านหน้าแบบ ii.seat

iii.armrest ขึ้นและลงทดสอบคงที่,

iv.arm ทดสอบแบบสถิตด้านข้าง

การทดสอบแบบสถิต / ไปข้างหน้า v.legs

การทดสอบผลกระทบ vi.back

ทดสอบผลกระทบ vii.seat

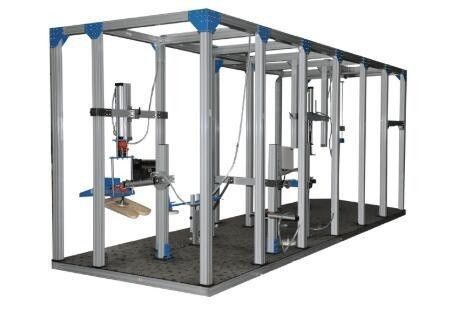

1. Ukuran frame mesin: (2700 × 1990 × 2300) mm, อลูมิเนียมอัด

2. Bekalankuasa: เฟสเดียว AC220V

3. Mempunyai6stesenujianiaitu:

I. แบบทดสอบที่นั่งคงที่และความคงที่ / ความทนทานและที่นั่งด้านหน้า

กระบอกสูบนิวเมติกที่มีความจุเซลล์โหลด 1000N (แนวนอน) และ 2000N (แนวตั้ง)

ข ถังแนวนอน 1 ถังและถังแนวตั้ง 1 ถัง

ค กลไก - โหลดแรกที่เบาะนั่งและโหลดไว้เมื่อโหลดแนวนอน แรงจะต้องคงไว้ 10 ± 2 วินาทีหรือ 2 ± 1 วินาที (adjuastable) สิ่งนี้ถือเป็นวงจร

d ทิศทางการรับน้ำหนักได้ (90 °กับพนักพิงเก้าอี้)

อี ปรับความสูงได้

ฉ แผ่นรองรับ - ยึดกับกระบอกสูบและสามารถหมุนได้อย่างอิสระ

- แผ่นรองที่นั่ง - ติดกับถังแนวตั้ง (ดูเอกสารแนบ)

- แผ่นรองหลัง - ติดกับถังแนวนอน (ดูเอกสารแนบ)

ก. ตัวนับที่กำหนดไว้ล่วงหน้า (EPC) - ตัวนับ 6 หลักเพื่อสูบจังหวะกระบอกสูบได้ถึง 200,000 รอบ

ชั่วโมง อากาศอัด: ± 6 กก. / ตร.ม.

ผม. มีการเขียนโปรแกรม PLC และรหัสรักษาความปลอดภัย

J AC เฟสเดียว 220V

k ความเร็ว: ปรับได้ (10-20 รอบ / นาที)

ครั้งที่สอง ที่เท้าแขนขึ้นและลงทดสอบคงที่

ประกอบด้วย 2 ไซลินเดอร์ ทั้งสองถังสามารถตั้งค่าไปที่:

- ตำแหน่งแนวตั้งที่สามารถปรับแนวนอนได้ (ไม่เกิน 1 เมตร) - ใช้แรงยึดแนวตั้ง (ถึง 900 N) ที่แขนและยกเก้าอี้ออกจากแท่น

ข ความสูงสามารถปรับได้ถึง 1 เมตร

ค แผ่นรองที่ติดกับถัง: เส้นผ่าศูนย์กลาง 100 มิลลิเมตรถอดออกได้เส้นผ่าศูนย์กลาง 100 มม. รัศมี 12 มม. ขอบโค้งมนและพื้นผิวเรียบ

d โหมดการทำงาน 3:

- โหมด 1: ใช้กระบอกสูบเดียวเท่านั้น (สำหรับเก้าอี้ที่มีท้าวแขนด้านหนึ่ง)

- โหมด 2: ใช้กระบอกสูบที่ 2 เท่านั้น (สำหรับเก้าอี้ที่มีท้าวแขนด้านหนึ่ง)

- โหมด 3: ใช้กระบอกสูบพร้อมกัน

อี จำเป็นต้องใช้วงจร: 10 ครั้ง

ฉ แรงจะต้องคงไว้เป็นเวลา 10 ± 2 วินาที

III ทดสอบแรงสถิตด้านข้างแบบพ่นแขน

ประกอบด้วยกระบอกแนวนอนที่มีแผ่นรับน้ำหนัก 2 แผ่น (เส้นผ่าศูนย์กลาง 100 มม.) ยึดติดกับทิศทางตรงกันข้าม (ดูเอกสารแนบ)

ข กระบอกสูบยึดติดกับโพสต์แนวตั้งและปรับความสูงได้ (500-1000 มม.)

ค ชุดประกอบกระบอกสูบและแผ่นรองบรรจุสามารถใส่ระหว่างที่วางแขน 2 ข้าง (ความยาวต่ำสุด 400 มม.) เพื่อให้สามารถใช้แรงในแนวดิ่ง (สูงสุด 900N) กับที่วางแขนพร้อมกันผ่านแผ่นรองรับการโหลด

ก. จำเป็นต้องใช้วงจร: 10 ครั้ง

ชั่วโมง แรงจะต้องคงไว้เป็นเวลา 10 ± 2 วินาที

IV ขาข้าง / ด้านข้างเครื่องทดสอบแบบคงที่

ประกอบด้วย 1 กระบอกสูบซึ่งสามารถตั้งค่าได้ในแนวนอนและแนวตั้ง

ข โหลดเซลล์: ความจุ 1000N

ค ความสูงสามารถปรับได้ถึง 1 เมตร

d แผ่นรองที่ติดกับกระบอกสูบ: เส้นผ่านศูนย์กลาง 100 มม., ความหนา 50 มม., ขอบมน 12 มม. และพื้นผิวเรียบ

อี บังคับใช้: 10 ครั้ง, การบำรุงรักษาสำหรับ 10 ± 2s

V. เครื่องทดสอบแรงกระแทกหลัง / แขน

ค้อนผลกระทบ

- คายลูกตุ้มแขวนและหมุนลูกตุ้มเพื่อตกฟรี

- ปรับความสูงได้ (300-1000 มม.)

- การก่อสร้าง - เพิ่มเอกสารแนบ

ข มาตรวัดความสูง

- พื้นยืนและมือถือ

- ช่วง: 1.5 เมตร

ค แผ่นยาง

- ขนาด: 1.5 × 1.5 × 0.002 เมตร

- ความแข็ง: (85 ± 10) IRHD ตามมาตรฐาน ISO 7619-2: 2010 ผ่านการทดสอบโดยห้องปฏิบัติการที่ได้รับการรับรอง

พระมงกุฎเกล้าเจ้าอยู่หัว เครื่องทดสอบแรงกระแทกที่นั่ง

กระบอกสูบนิวเมติก

- ถือปล่อยและยก impactor

- ความสูง: สามารถปรับความสูงได้ถึง 2 เมตรจากพื้น

- ติดกับเครื่องกระทบและให้ผลกระทบตกได้อย่างอิสระบนพื้นผิวทดสอบที่ความสูงไม่เกิน 300 มม. (ปรับได้)

ข Impactor - ดูเอกสารแนบ

ผม. ทดสอบที่นั่งและด้านหลังแบบคงที่ / ความทนทาน (BS EN 1728: 2012, ข้อ 4.6 และ 6.17)

ii การทดสอบแบบสถิตที่นั่งด้านหน้า (BS EN 1728: 2012, ข้อ 6.5)

(BS EN 1728: 2012, ข้อ 6.1.11 และ 6.13)

IV.Arm การทดสอบแบบสถิต (BS EN 1728: 2012, ข้อ 6.10)

v.Legs ไปข้างหน้า / ข้างทดสอบคงที่ (BS EN 1728: 2012, ข้อ 6.15 & 6.16)

vi.Back impact test (BS EN 1728: 2012, ข้อ 6.25)

vii.Seat การทดสอบผลกระทบ (BS EN 1728: 2012, ข้อ 6.4)

ความหนา 12 มม

ข เครื่องทดสอบมือข้างหนึ่งแบบพกพา - สำหรับที่นั่งหลายแบบ

- เพิ่มเติมกระบอกที่แนบมากับโหลดแผ่นขนาดเส้นผ่าศูนย์กลาง 100 มม. และ 1 แผ่นที่แยกต่างหากโหลดแผ่น 100mm

- แผ่นรองทั้งสองข้างจะต้องยึดกับแท่งเหล็ก (ความยาว 2 เมตร) ในทิศทางตรงกันข้าม

- ระยะห่างระหว่างแผ่นรอง 2 แผ่นสามารถปรับได้ตามแกน

- การใช้แรงกับที่วางแขนจะต้องไม่ถูกกีดขวางโดยก้าน

ค แผงควบคุมพอร์ต I / O พอร์ตแบบแบนด์วิดธ์ของ Mempunyai

d PLC รหัสโปรแกรมรักษาความปลอดภัยรหัส dibekalkan

สเปค

มาตรฐานการทดสอบ

• ANSI / BIFMA X5.1-2011 10 การทดสอบกลไกเอียง - Cycl ic
• ANSI / BIFMA X5.1-2011 15 การทดสอบความทนทานต่อพนักพิง - วัฏจักร - ประเภท I
• ANSI / BIFMA X5.1-2011 16 การทดสอบความทนทานต่อพนักพิง - วัฏจักร - ประเภท II และประเภท III
