| ชื่อแบรนด์: | SKYLINE |
| เลขรุ่น: | SL-T26 |
| ขั้นต่ำ: | 1 หน่วย |
| เงื่อนไขการจ่ายเงิน: | เวสเทิร์นยูเนี่ยน T/T, MoneyGram |
| ความสามารถในการจําหน่าย: | 1 ชิ้น / เดือน |
คุณสมบัติ
1 อุปกรณ์นี้จัดเตรียมกระบอกลมนิวเมติก 5 ชุดซึ่งเป็นชุดแนวตั้ง 1 ชุดและชุดปรับตั้งความเร็วและแรงขับ 4 ชุดแยกกัน จังหวะ 500 มม
เบรครูปสี่เหลี่ยมผืนผ้าของอุปกรณ์แนวตั้งสามารถปรับด้านหน้าและด้านหลังและขึ้นและลง (100mm ~ 900mm)
3 เบรคสี่ส่วนของอุปกรณ์แนวนอนสามารถปรับขึ้นและลงได้ซ้ายและขวาสามารถทำงานร่วมกับตำแหน่งการทดสอบที่แตกต่างกันได้
4 มีรูสกรูหลายแถวในแผงด้านล่างของเครื่องทดสอบซึ่งสะดวกในการติดตั้งอุปกรณ์เสริมต่างๆหรือเงื่อนไขการทดสอบคงที่
5 มันติดตั้งสถานที่การแต่งงานกันอย่างรวดเร็วในด้านหน้าของเบรคนิวแมติกสำหรับแต่ละกลุ่มซึ่งเป็นที่สะดวกในการเปลี่ยนภาระที่แตกต่างกันหรือจับ
หน้าจอสัมผัสสี 6 สีและตัวควบคุม PLC, อินเทอร์เฟซที่ใช้งานง่าย, การแสดงผลภาพและไม่สะดวกสำหรับผู้ประกอบการ

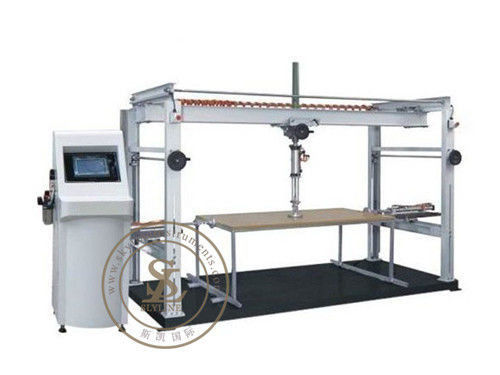

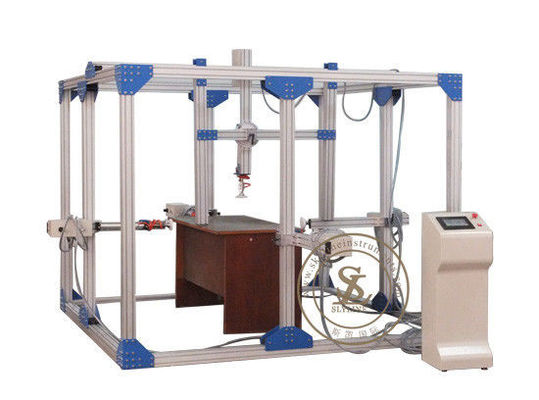

เครื่องทดสอบนี้ใช้สำหรับทดสอบความแข็งแรงและความเสถียรของโต๊ะและรถเข็นสามารถทำตามการทดสอบได้
การทดสอบความแข็งแรง
1. การทดสอบการโหลดแบบสถิตในแนวตั้ง
2. การทดสอบโหลดอย่างต่อเนื่อง
3. การทดสอบโหลดแบบสถิตแนวนอน
4. การทดสอบผลกระทบในแนวตั้ง
การทดสอบเสถียรภาพ:
1. การทดสอบความมั่นคงในแนวตั้ง
2. การทดสอบแรงกระแทกแนวนอน
พารามิเตอร์ทางเทคนิค
a.Frame (อลูมิเนียม)
-6 โพสต์แนวตั้ง - คงที่ 4 สามารถปรับตำแหน่งได้ 2 ตำแหน่งตามความยาวเฟรม (3 เมตร) เพื่อยึดกระบอกสูบในแนวนอน
-5 แถบแนวนอนแนวนอน -4 คงที่ สามารถปรับตำแหน่งได้ 1 ตำแหน่งตามความยาวเฟรม (3 เมตร) และความสูง (2 เมตร) เพื่อยึดกระบอกสูบแนวตั้งปรับตำแหน่งและความสูงได้
b. ขนาด: 2 เมตร x 3 เมตร x 2 เมตร (H)
c.Loading pad (BS BN requirement) และน้ำหนักกระเป๋า 91 กก. (ข้อกำหนด BIFMA)
d ประเภทของกระบอกสูบ: ถังดับเบิลกระบอกสูบ
e.Maximum force: 2000 นิวตัน
f.1 ถังแนวนอน
- เพื่อใช้แรงในแนวนอนสำหรับการเอียงและการทดสอบขา / ร่อน
- เชื่อมต่อกับระบบรอก (ปรับและเคลื่อนย้ายได้
- ความสูงปรับได้ (500-1800 มม.) และแนวนอน (ตามความยาวเฟรม 3 เมตร)
- ความยาวของสโตรค: 500 มม
g.1 ถังแนวตั้ง
- เพื่อใช้แรงตามแนวตั้งสำหรับการทดสอบส่วนที่เหลือด้านหลังแท็บเล็ตและแขนส่วนที่เหลือ
- ตำแหน่งปรับได้ตามแนวขวาง (2m)
- ความยาวของสโตรค: 500 มม
h การปรับสูงและตำแหน่งขับเคลื่อน
i.Voltage: เฟสเดียว AC 220V 50 / 60HZ
j.Compress อากาศ: 6 กก. / cm²
ปุ่ม k.Control
-ON / OFF ปุ่ม
- จอแสดงผลโหลด
จอแสดงผล - 6 หลัก
- เวลาเก็บรักษา: 1 นาที (ทดสอบแรง)
l.Stopper - เพื่อยับยั้งฐานเฟอร์นิเจอร์จากการเลื่อนความหนา 12 มม.
สเปค
| กรอบทดสอบพื้นฐาน | 2.5x2.5x2m ทำจากวัสดุอะลูมิเนียม 80x80mm |
| โหลดถังอากาศ | เส้นผ่าศูนย์กลาง 50 มม., 4 ชิ้น, จังหวะ 300 มม., แรงดึงสูงสุดถึง 1500N |
| ถังกระแทก | เส้นผ่านศูนย์กลาง 50 มม., 1 ชิ้น, จังหวะ 400 มม |
| โหลดถังอากาศ | เส้นผ่านศูนย์กลาง 80 มม., 1 ชิ้น, จังหวะ 500 มม., แรงรับน้ำหนักสูงสุด 2500N |
| บังคับให้เซ็นเซอร์ | เซ็นเซอร์ความแม่นยำสูงความจุ 2KN, 4 ชิ้น; 5KN, 1 ชิ้น |
| ควบคุมวิธี | หน้าจอสัมผัส + ตัวควบคุม PLC |
| เคาน์เตอร์ | 0 ~ 999999 ครั้ง (สามารถปรับได้) |
| บังคับปรับ | อุปกรณ์วาล์วความดันแม่นยำพร้อมเซ็นเซอร์เพื่อตอบสนอง |
| การจัดหาอากาศ | 7kgf / cm ^ 2 |
| อำนาจ | 1∮ AC 220V 50Hz 5A |
มาตรฐานการทดสอบ
EN 527-3, EN581-3 และ BIFMA X5.1, IS5967
EN 1725: 1998 7.3 การทดสอบความทนทาน
EN 1725: 1998 7.5 ความทนทานของขอบเตียง
EN 1725: 1998 7.6 การทดสอบแรงสถิตในแนวตั้ง
