การควบคุม PLC อุปกรณ์ทดสอบเฟอร์นิเจอร์ลิ้นชักสไลด์ความคงทนรอบ Tester

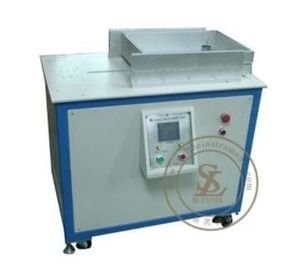

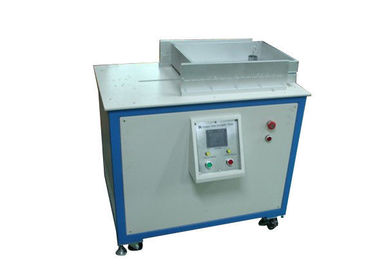

เครื่องทดสอบรอบการใช้งานลิ้นชักเฟอร์นิเจอร์ควบคุมด้วย PLC

ข้อมูลผลิตภัณฑ์

เครื่องทดสอบความทนทานของลิ้นชักออกแบบมาเพื่อทดสอบรางลิ้นชัก โต๊ะทำงาน โต๊ะ ตู้ และตู้เสื้อผ้า
สามารถควบคุมเวลาการทำงาน ควบคุมระยะการเคลื่อนที่คงที่ ควบคุมความถี่ ควบคุมช่วงชัก

พารามิเตอร์ทางเทคนิค

a. ลมบีบอัด - 6 กก./ตร.ซม.

b. มอเตอร์ AC - ควบคุมความสูงตั้งแต่ 250-1000 มม.

c. กระบอกลม - กระบอกสูบสองทางพร้อมสวิตช์แม่เหล็กและระยะชักสูงสุด 600 มม. (ปรับได้) กระบอกสูบควรมีอุปกรณ์จับยึดเพื่อจับมือจับลิ้นชักทุกประเภทเพื่อเปิด/ปิดลิ้นชักโดยไม่ต้องออกแรงที่ระบบลิ้นชัก

d. แผงควบคุม/คอนโซลประกอบด้วย:

• แหล่งจ่ายไฟ: 240 โวลต์: 13 แอมป์: 50 เฮิรตซ์
• ปุ่มสวิตช์เปิด/ปิด
• 6 หลัก ตัวนับอิเล็กทรอนิกส์ตั้งค่าล่วงหน้า (EPC)

          - EPC จะบันทึกทุกจังหวะของกระบอกสูบได้สูงสุดหกหลัก

          - จะหยุดการทดสอบตามจำนวนจังหวะที่ตั้งไว้ล่วงหน้า

          - EPC จะแสดงจำนวนจังหวะที่ได้ระหว่างการทดสอบ

          - EPC ยังสามารถนับจำนวนรอบเมื่อเกิดไฟดับและสามารถแสดงค่าจริงและนับต่อไปเมื่อการทำงานกลับมาเป็นปกติ

          - ค่าที่นับได้จะคงอยู่จนกว่าจะรีเซ็ตตัวนับ

หมายเหตุ: หนึ่งจังหวะนับเป็นหนึ่งรอบ

i. การทดสอบรอบการทำงานของส่วนที่ยืดออกได้ (ANSI/BIFMA X5.9-2012, ข้อ 15)

ii. การทดสอบรอบการทำงานของส่วนที่ยืดออกได้ (ANSI/BIFMA X5.5-2014, ข้อ 10)

iii. ความทนทานของส่วนที่ยืดออกได้ (BS EN 16122:2012, ข้อ 7.5.3)

ข้อมูลจำเพาะ

1. ขนาดราง: 140-500 มม./

2. การทำงานด้วยตนเอง/

3. กำลังขับเคลื่อนลิ้นชัก: มอเตอร์เกียร์ 120 วัตต์/

4. ระบบควบคุม: ควบคุมด้วย PLC, หน้าจอสัมผัส คำนวณระยะชักด้วย Encoder/

5. ความเร็วในการทดสอบ: 0.25 ม./วินาที (ปรับได้)/

6. ระยะการเคลื่อนที่ของลิ้นชัก: ปิด-เปิด 140-500 มม. (ลูกค้าสามารถระบุได้)

การใช้งาน

• ผู้ผลิตเฟอร์นิเจอร์สำนักงาน – ทดสอบรางลิ้นชักบนโต๊ะทำงาน ตู้เก็บเอกสาร และหน่วยจัดเก็บ

• ผู้ผลิตเฟอร์นิเจอร์ในครัวเรือน – ประเมินลิ้นชักตู้ครัว ตู้เสื้อผ้าในห้องนอน และตู้ในห้องน้ำ

• ห้องปฏิบัติการทดสอบเฟอร์นิเจอร์ – ดำเนินการรับรองและประกันคุณภาพตามมาตรฐาน BIFMA และ EN

• ผู้จำหน่ายรางลิ้นชัก – ตรวจสอบความทนทานของผลิตภัณฑ์และอายุการใช้งานตามรอบสำหรับลูกค้า OEM

• แผนกควบคุมคุณภาพ – การตรวจสอบขาเข้าและการสุ่มตัวอย่างสายการผลิตของชุดเฟอร์นิเจอร์สำเร็จรูป

• ทีมวิจัยและพัฒนา – เปรียบเทียบการออกแบบราง วัสดุ และระบบหล่อลื่นภายใต้สภาวะการทำงานตามรอบที่ควบคุมได้

• หน่วยงานตรวจสอบบุคคลที่สาม – ดำเนินการประเมินความทนทานที่เป็นอิสระเพื่อการรายงานการปฏิบัติตามข้อกำหนด

คำถามที่พบบ่อย

Q: อุปกรณ์นี้ใช้สำหรับอะไร?
เครื่องทดสอบนี้ประเมินความทนทานและอายุการใช้งานตามรอบของรางลิ้นชักที่ติดตั้งบนโต๊ะทำงาน ตู้ ตู้เสื้อผ้า และเฟอร์นิเจอร์จัดเก็บ โดยการจำลองการเปิดและปิดซ้ำๆ ภายใต้สภาวะที่ควบคุมได้.

Q: กระบวนการทดสอบทำงานอย่างไร?
กระบอกลมจะจับมือจับลิ้นชักและเปิด-ปิดลิ้นชักโดยอัตโนมัติด้วยความเร็วและระยะชักที่ตั้งโปรแกรมได้ ตัวนับอิเล็กทรอนิกส์จะติดตามแต่ละรอบและหยุดการทดสอบเมื่อถึงจำนวนที่ตั้งไว้ล่วงหน้า.

Q: อุปกรณ์นี้เป็นไปตามมาตรฐานใดบ้าง?
เครื่องทดสอบรองรับวิธีการทดสอบที่ระบุใน ANSI/BIFMA X5.9-2012 (ข้อ 15), ANSI/BIFMA X5.5-2014 (ข้อ 10) และ BS EN 16122:2012 (ข้อ 7.5.3) สำหรับความทนทานของส่วนที่ยืดออกได้.

Q: ลิ้นชักหรือรางประเภทใดบ้างที่สามารถทดสอบได้?
หน่วยนี้รองรับรางที่มีระยะชักตั้งแต่ 140 มม. ถึง 500 มม. และรองรับลิ้นชักประเภทต่างๆ อุปกรณ์จับยึดได้รับการออกแบบมาเพื่อจับมือจับลิ้นชักมาตรฐานโดยไม่ต้องออกแรงที่ระบบลิ้นชัก.

Q: จะเกิดอะไรขึ้นหากไฟดับระหว่างการทดสอบ?
ตัวนับอิเล็กทรอนิกส์จะเก็บจำนวนรอบไว้แม้ไฟจะดับ และจะนับต่อจากจุดเดิมเมื่อไฟกลับมา — ดังนั้นคุณจะไม่สูญเสียความคืบหน้าในการทดสอบ.

Q: ฉันสามารถปรับความเร็วในการทดสอบและระยะชักได้หรือไม่?
ได้ ความเร็วในการทดสอบสามารถปรับได้สูงสุด 0.25 ม./วินาที และระยะชักสามารถตั้งค่าได้ระหว่าง 140 มม. ถึง 500 มม. ตามความต้องการรางเฉพาะของคุณ.

Q: อุตสาหกรรมใดบ้างที่มักใช้อุปกรณ์นี้?
ผู้ผลิตเฟอร์นิเจอร์สำนักงาน ผู้ผลิตเฟอร์นิเจอร์ในครัวเรือน ห้องปฏิบัติการทดสอบ ผู้จำหน่ายรางลิ้นชัก แผนกควบคุมคุณภาพ และหน่วยงานตรวจสอบบุคคลที่สาม.
