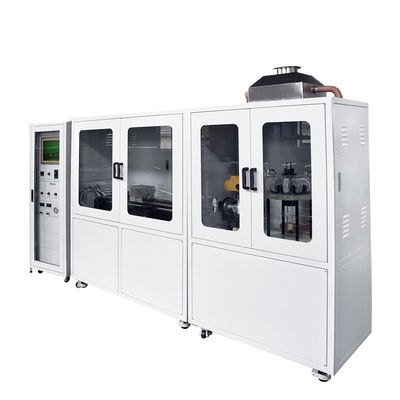

เครื่องทดสอบความไวไฟวัสดุก่อสร้างการจำแนกสารพิษจากน้ำทิ้งจากไฟอันตรายสำหรับวิธีกรงกระรอกวัสดุ

มาตรฐาน: GB / T 20285: 2006

การจำแนกประเภทเป็นพิษของอันตรายจากน้ำทิ้งจากไฟสำหรับวัสดุ (วิธีกรงกระรอก) ใช้กับ GB / T 20285 และหลักการทดสอบคือตัวอย่างแถบความร้อนจะถูกให้ความร้อนด้วยการสแกนด้วยความเร็วคงที่ในเตาเผาแหวนที่มีความร้อนคงที่และก๊าซปล่องในหลอดควอทซ์ถูกเป่าด้วยแก๊สพาหะความเร็วคงที่ ควันที่เสถียรถูกป้อนเข้าสู่กรงหนูอิสระจากนั้นตรวจสอบสถานะของหนูทดลองและประเมินผลการทดสอบ

ลักษณะการทำงาน

1. อุปกรณ์ทดสอบประกอบด้วยเตาวงแหวน, อุปกรณ์เคลื่อนที่ของเตา, อุปกรณ์หลอดควอทซ์, อุปกรณ์สอบเทียบอุณหภูมิ, กล่องวางพิษ, กรงโรตารี, อุปกรณ์ควบคุมอุณหภูมิ, อุปกรณ์ควบคุมการไหลของอากาศและวาล์วสามทาง

2. วงแหวนเตาประกอบด้วยเปลือกร่างกายหลอดและลวดความร้อนไฟฟ้า ผนังด้านในของหลอดเป็นพื้นผิวที่ร้อน เส้นผ่าศูนย์กลางของหลอดคือ 47 +1 มม. ความยาวคือ 100 +1 มม. และช่วงอุณหภูมิไม่น้อยกว่าอุณหภูมิห้องถึง 1100 องศา

3. อุปกรณ์สอบเทียบอุณหภูมิเทอร์โมคัปเปิลโอเมก้าเคนำเข้าที่มีเส้นผ่านศูนย์กลางภายนอก 1 มม. เชื่อมด้วยแผ่นวัสดุที่ไวต่ออุณหภูมิ 1CR18NI9TI และสามารถเชื่อมต่อกับซอฟต์แวร์คอมพิวเตอร์เพื่อปรับอุณหภูมิที่เพิ่มขึ้นในเตา

4. อุปกรณ์ควบคุมอุณหภูมิของ Omron ในญี่ปุ่นใช้โหมดควบคุมอุณหภูมิ PID ความแม่นยำของอุณหภูมิในเตาเผาดีกว่า (+1 องศา) ความผันผวนของอุณหภูมิในสถานะคงตัวดีกว่า (+0.1 องศา) และความผันผวนของอุณหภูมิในการเคลื่อนที่จะดีกว่า (+2.5 องศา)

5. อุปกรณ์กำจัดเคลื่อนที่ของเตาเผา, อัตราการเคลื่อนที่ของเตาวงแหวนเป็น 10 + 0.1 มม. / นาทีและระยะเคลื่อนย้ายได้มากกว่า 600 มม. เซอร์โวมอเตอร์ของญี่ปุ่น Panasonic และโหมดควบคุม PLC ถูกนำมาใช้

6. หลอดควอตซ์และอุปกรณ์เรือควอตซ์ขนาดเส้นผ่าศูนย์กลางของหลอดควอตซ์เป็น 36 + 1 มม. ความหนาของผนังคือ 2 + 0.5 มม. ความยาว 1100 + 100 มม. ความยาวของเรือควอทซ์ 400 มม. ความกว้าง 32 + 1 มม.

7. กรงหมุนเมาส์และกล่องวางพิษทำจากอลูมิเนียม น้ำหนักของกรงหมุนเมาส์คือ 60 + 10g กรงหมุนของเมาส์สามารถหมุนได้อย่างยืดหยุ่นบนฐานโดยไม่มีจุดตายตัว กล่องวางยาพิษทำจากลูกแก้วใสไม่มีสี ปริมาณพื้นที่ที่มีประสิทธิภาพประมาณ 9.2L มันสามารถรองรับหนู 10 ตัวสำหรับการทดสอบพิษ

8. อุปกรณ์ควบคุมการไหลของอากาศ, อากาศแห้งและอุปกรณ์ทำให้บริสุทธิ์, สามารถนำมาใช้สำหรับการทำความสะอาดอากาศและการอบแห้ง; ผู้ให้บริการก๊าซมวล flowmeter อุปกรณ์สามารถแสดงการไหลของอากาศแบบดิจิตอลช่วงการวัดคือ 0-10L / นาทีความถูกต้องดีกว่า 0.1L / นาทีเจือจางก๊าซมวลอุปกรณ์มิเตอร์สามารถแสดงแบบดิจิทัลการไหลของอากาศช่วงการวัดเป็น 0-5L / นาทีความแม่นยำ ดีกว่า 0.1L / นาที .

9. การควบคุมอัตโนมัติของบอลวาล์วสามทางไฟฟ้า, ระดับการป้องกัน IP-65, ขีด จำกัด คู่ไฟฟ้าและเครื่องจักรกลที่มีการป้องกันความร้อนสูงเกินไป

10. โมดูลเก็บข้อมูล Yanhua ไต้หวัน (ไม่ยอมรับโมดูลและบอร์ด MCU ที่ทำเอง) ชุดของซอฟต์แวร์ทดสอบมาตรฐานสามารถแสดงค่าอุณหภูมิและเส้นโค้งการสอบเทียบค่าอุณหภูมิและโค้งทดสอบความเร็วการเคลื่อนที่และโค้งของแต่ละกรง

11. ตัวเลือก: ระบบบันทึกการเคลื่อนไหวของเมาส์ โฟโตอิเล็กทริคถูกใช้เพื่อตรวจสอบสถานะการเคลื่อนไหวของกรงหมุนเมาส์ ซอฟต์แวร์คอมพิวเตอร์สามารถแสดงความเร็วเชิงมุมของกรงหมุนเมาส์ได้ตลอดเวลา

มิติ:

กล่องควบคุม: 900mm (W) x 1650mm x (H) x 700mm (D)

โฮสต์ทดสอบ: 2100 มม. (W) x 1650 มม. x (H) x 700 มม. (D)

น้ำหนัก: 178 กิโลกรัม

ข้อกำหนดด้านไฟฟ้า: 220 โวลต์

อุณหภูมิ: 10 ℃ถึง 35 ℃

ก๊าซเสริม: แก๊สอัดอากาศ
