ISO 9705 วัสดุก่อสร้างเครื่องทดสอบความติดไฟการทดสอบไฟ - ห้องทดสอบแบบเต็มสำหรับผลิตภัณฑ์พื้นผิว

ISO 9705 วัสดุก่อสร้างเครื่องทดสอบความติดไฟการทดสอบไฟ - ทดสอบห้องเต็มรูปแบบสำหรับผลิตภัณฑ์พื้นผิว

การแนะนำสินค้า

ตามหลักการการใช้ออกซิเจน GB / T 25207-2010 มาตรฐานอ้างอิงถึงมาตรฐาน ISO 9705writing มาตรฐานการทดสอบการเผาไหม้วิธีการทดสอบเพื่อจำลองสถานการณ์ไฟไหม้มุมเป็นเงื่อนไขของการทดสอบมาตรฐานและทดสอบการติดตั้งตัวอย่างสมบูรณ์ตาม สำหรับการใช้งานจริงซึ่งเป็นหนึ่งในวิธีการทดสอบมาตรฐานที่เชื่อถือได้มากที่สุดเนื่องจากปริมาณตัวอย่างและเงื่อนไขการทดสอบที่ค่อนข้างซับซ้อนซึ่งกำหนดโดยการทดสอบนี้มักใช้ในการวิจัยทางด้านอัคคีภัยและเพื่อประเมินคุณสมบัติการเผาไหม้ของวัสดุที่ไม่ถูกต้อง ประเมินโดยการทดสอบขนาดเล็ก

การใช้งาน: วัสดุก่อสร้างวัสดุการจัดส่ง
มาตรฐาน: DS / ISO / TR 9705-2, ISO 9705: 2016 GB 8624: 2012, GB / T 25207: 2010, GB / T 27904: 2011

ลักษณะ
อุปกรณ์ทดสอบประกอบด้วยสี่ส่วน ได้แก่ ห้องเผาไหม้การเก็บรวบรวมก๊าซไอเสียและระบบเก็บตัวอย่างการวิเคราะห์ก๊าซและระบบประมวลผลข้อมูลและระบบจ่ายก๊าซ การทดสอบดำเนินการในห้องเผาไหม้ที่มีพื้นที่ผิวตัวอย่างประมาณ 21 ตารางเมตรและประตูเปิดตามปกติ วัสดุที่ทดสอบได้รับการติดตั้งตามการใช้งานจริง มีการติดตั้งเครื่องเขียนกล่องทรายรูปสามเหลี่ยมที่มีก๊าซโพรเพนไว้ที่มุมผนังด้านในของห้อง ในระหว่างการทดสอบอัตราการไหลของก๊าซควรถูกควบคุมเพื่อให้ความร้อนออกมาตรฐานของแหล่งกำเนิดไฟ 100 กิโลวัตต์ก่อน 10 นาที เมื่อวัสดุไม่ระเบิดควรปรับอัตราการไหลของก๊าซเพื่อเพิ่มความร้อนออกเป็น 300 กิโลวัตต์และ 10 นาทีสุดท้าย ในช่วงระยะเวลาการทดสอบรวม ​​20 นาทีสามารถหยุดการทดสอบได้หากมีวาบไฟตามผิว การกำหนดปรากฏการณ์ระเบิดสามารถตัดสินได้โดยการสังเกตและทดสอบกราฟอัตราการปลดปล่อยความร้อน

พารามิเตอร์ทางเทคนิค
ในระหว่างการทดสอบได้ทำการทดสอบการปลดปล่อยความร้อนทั้งหมด, อัตราการปล่อยความร้อน, การสร้างก๊าซไอเสียและอัตราการผลิตก๊าซไอเสีย

1. อุปกรณ์ครบชุดประกอบด้วยห้องเผาไหม้ระบบรวบรวมและเก็บตัวอย่างก๊าซไอเสียระบบวิเคราะห์ก๊าซและระบบประมวลผลข้อมูลและระบบจ่ายก๊าซ

2. ตัวรวบรวมก๊าซไอเสียรูปกรวยถูกติดตั้งโดยตรงเหนือแท่นชั่งน้ำหนักและตัวอย่าง มิติด้านล่างคือ 3000 มม. X 3000 มม. และความสูง 1,000 มม. ด้านบนของตัวดักก๊าซทรงกรวยมีขนาด 900 มม. X 900 มม. X 900 มม. ในเวลาเดียวกันแผ่นเหล็กขนาด 500 มม. X 900 มม. สองแผ่นถูกติดตั้งที่จัตุรัสด้านบนเพื่อสร้างโฮโมจีไนเซอร์ก๊าซไอเสีย

3. ความยาวสั้นที่สุดของท่อร่วมไอเสียควันสแตนเลสไม่น้อยกว่า 5,000 มม. และเส้นผ่าศูนย์กลาง 400 มม. มีการติดตั้งอุปกรณ์ผสมควันที่ปลายทั้งสอง

4. ระบบไอเสียมีความสามารถเพียงพอที่จะรวบรวมก๊าซไอเสียทั้งหมดที่เกิดจากการทดสอบการเผาไหม้ ปริมาณไอเสียของพัดลมสามารถปรับได้อย่างต่อเนื่องและอัตราไอเสียไม่น้อยกว่า 3.5m / s

5. พัดลมดูดอากาศควันเป็นพัดลมแบบแรงเหวี่ยงด้านในเป็นสแตนเลสทนอุณหภูมิไม่น้อยกว่า 300 องศาและความเร็วจะถูกปรับโดยพัดลมแปลงความถี่

6. ช่วงการวัดของอุปกรณ์ชั่งน้ำหนักคือ 0-5KG และความแม่นยำไม่น้อยกว่า 0.1g

7. พื้นที่การวัดที่ครอบคลุมนั้นมีหัววัดความดัน, เทอร์โมคัปเปิลสามตัว, หัวเก็บตัวอย่างก๊าซและระบบวัดความหนาแน่นของควัน

8. เตา Sandbox เต็มไปด้วยกรวดที่มีขนาดอนุภาค 4mm-8mm และทรายที่มีขนาดอนุภาค 2mm-3mm ชั้นบนของทรายส่วนบนเป็นระดับที่มีขอบบนของเครื่องเขียน

9. การจุดระเบิดที่พื้นผิวถูกนำไปใช้สำหรับการเผาไหม้ของกล่องทรายและอัตราความสำเร็จในการจุดระเบิดต่ำเช่นการจุดประกายประกายไฟไม่ได้ใช้

10. ติดตั้งอุปกรณ์ตรวจจับเปลวไฟอัลตร้าไวโอเล็ตและอุปกรณ์ป้องกันอัคคีภัยเพื่อความปลอดภัยของระบบ

11. ตัวควบคุมการไหลของมวลด้วยช่วง 0 g / s-7 g / s ความแม่นยำในการอ่านไม่น้อยกว่า 1.5% กำลังขับสูงสุด 300 KW

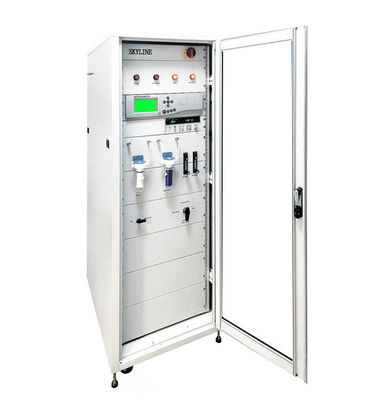

12. ระบบเก็บตัวอย่างก๊าซไอเสียซึ่งประกอบด้วยไส้กรองเถ้า, คอนเดนเซอร์คอมเพรสเซอร์, คอลัมน์อบแห้ง, ปั๊มตัวอย่างและเครื่องวัดการไหลควรจะสามารถเก็บตัวอย่างก๊าซไอเสียได้อย่างมีประสิทธิภาพและดูดซับก๊าซไอเสีย

13. ปั๊มไดอะแฟรมนำเข้าสุ่มตัวอย่างการไหลไม่น้อยกว่า 13L / นาที;

14. หัวกรองของควันและฝุ่นนำเข้าประกอบด้วย PTFE แข็งด้วยวัสดุกรองใยแก้ว 0.5um ภายใน

15. คอนเดนเซอร์คอมเพรสเซอร์, ความเย็น 320KJ / ชั่วโมงความมั่นคงจุดน้ำค้าง 0.1 องศาจุดน้ำค้างเปลี่ยนแปลงคงที่ 0.1K ไหลเย็นไม่น้อยกว่า 6L / นาที;

16. นำเข้ามิเตอร์โรเตอร์, ช่วงการวัดเป็น 0-5L / นาที;

17. อุปกรณ์ตรวจวัดที่ครอบคลุมประกอบด้วยเทอร์โมคัปเปิล OMEGA สามตัวที่นำหน้าสัมผัสซึ่งควรอยู่ในส่วนโค้งพร้อมรัศมี (87 + 5) มม. จากแกนและมุมระหว่าง 120 องศา

18. หัววัดแบบสองทิศทางเชื่อมต่อกับเซ็นเซอร์ความดันที่นำเข้าด้วยช่วงการวัดอย่างน้อย (0-200) Pa และความแม่นยำ <2 Pa เวลาตอบสนองของเซ็นเซอร์ความดัน 90% เป็น 1 วินาที .
19. เครื่องวิเคราะห์ออกซิเจนควรเป็นพาราแมกเนติกส์และสามารถวัดอย่างน้อย 02 ด้วยความเข้มข้น 16% -21% (V / V) เวลาตอบสนองของเครื่องวิเคราะห์ออกซิเจนไม่ควรเกิน 12 วินาที การเบี่ยงเบนและเสียงรบกวนของเครื่องวิเคราะห์ไม่ควรเกิน 100 x 10-6 ใน 30 นาที ผลลัพธ์ของระบบเก็บข้อมูลควรมีความละเอียดสูงสุด 100 x 10-6
20. เครื่องวิเคราะห์ก๊าซคาร์บอนไดออกไซด์ควรเป็นประเภท IR และสามารถวัดความเข้มข้น CO2 ได้อย่างน้อย 0% - 10% ความเป็นเส้นตรงของเครื่องวิเคราะห์ควรมีอย่างน้อย 1% ของช่วงเต็ม เวลาตอบสนองของตัววิเคราะห์ไม่ควรเกิน 12 วินาที
21. มีการติดตั้งระบบวัดความหนาแน่นของควันที่ท่อด้านข้างของท่อร่วมไอเสียด้วยข้อต่อที่ยืดหยุ่น หลอดไส้ใช้งานที่อุณหภูมิสี (2900 +100) K
22. องค์ประกอบการวัดแสงช่วงการวัดแสงที่มองเห็นได้ 400-750 นาโนเมตรความแม่นยำในการส่งผ่านคือ 0.01%
23. โหมดการปรับเทียบ 100% และ 0% ขององค์ประกอบการวัดแบบออปติคัลคือ: การปรับเทียบจุดศูนย์เสร็จสิ้นโดยการปิดแหล่งกำเนิดแสงและซอฟต์แวร์คลิกที่ 0%; การปรับเทียบ 100% เสร็จสิ้นโดยคลิกที่ 100% โดยไม่มีการบังแสงและไม่มีการใช้ฟิลเตอร์ที่เป็นกลางเพื่อให้พอดีกับข้อมูลเส้นทางแสง

24. อุปกรณ์สำหรับวัดบรรยากาศโดยรอบความดันมีความแม่นยำ± 200 Pa
25. ระบบการเก็บข้อมูลและการวิเคราะห์ช่วยให้มั่นใจว่ามีความแม่นยำและความน่าเชื่อถือของการเก็บข้อมูลและการบันทึกข้อมูลที่ต้องการโดยอัตโนมัติทุก 3 วินาที การคำนวณข้อมูลซอฟต์แวร์ถูกต้องและผลลัพธ์มีประสิทธิภาพ และสามารถจัดให้มีการสอบเทียบและการทำงานของอินเตอร์เฟสดังต่อไปนี้
26. O 2 / CO 2 การสอบเทียบเครื่องวิเคราะห์: O 2 / CO 2 เอาต์พุตเสียงรบกวนและการสอบเทียบดริฟท์; และแบบฟอร์มผลลัพธ์ผลลัพธ์
27. ซอฟต์แวร์ประกอบด้วยการสอบเทียบระบบออปติคัลการสอบเทียบสัญญาณรบกวนและการดริฟท์ของระบบการวัดก๊าซไอเสียและรูปแบบผลลัพธ์ของผลลัพธ์
28. ซอฟต์แวร์ประกอบด้วยการสอบเทียบระบบออปติคอลการสอบเทียบตัวกรองและแบบผลลัพธ์ผลลัพธ์
29. ซอฟต์แวร์ประกอบด้วยการสอบเทียบปริมาณอากาศการสอบเทียบช่วงการควบคุมปริมาณอากาศและผลลัพธ์แบบฟอร์ม
30. ซอฟต์แวร์ประกอบด้วยขั้นตอนการปรับเทียบและแบบผลลัพธ์ผลลัพธ์
31. ซอฟต์แวร์นี้รวมถึงขั้นตอนการทดสอบและรูปแบบผลลัพธ์ของผลลัพธ์
32. ติดตั้งคอมพิวเตอร์และระบบเครื่องพิมพ์

ขนาด: Combustor ขนาด: 2.4M (L) X 3.6M (H) X 2.4M (W) น้ำหนัก: 700KG
ขนาดฮูดควัน: 3M (W) X 3M (D) X 1M (H)
ข้อกำหนดการติดตั้ง: ข้อกำหนดด้านไฟฟ้า: 220V, 10A; อุณหภูมิ 380V, 5KW: 10 C ถึง 35 C
ข้อกำหนดเกี่ยวกับแก๊ส: ก๊าซสอบเทียบโพรเพนแก๊ส: N2, ก๊าซมาตรฐาน CO2
