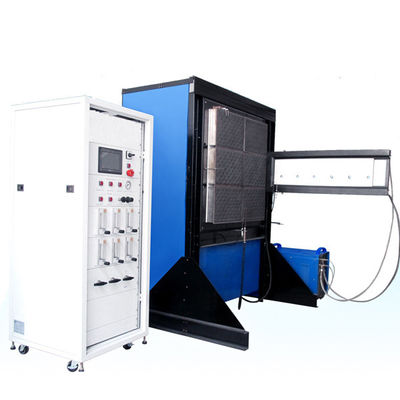

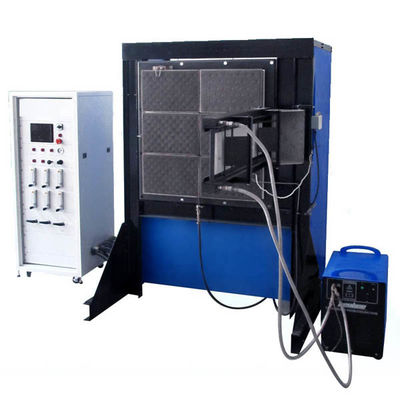

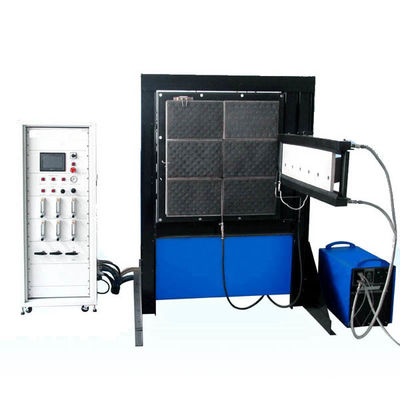

BS 476-7 ซูผิว แพร่เผาTเอสเตอร์สําหรับการวัดการขยายไฟของผนัง

การนําเสนอสินค้า

BS 476 ตอนที่ 7 ระบุวิธีการทดสอบสําหรับการวัดการแพร่กระจายด้านข้างของไฟตามพื้นผิวของตัวอย่างของผลิตภัณฑ์ที่มีแนวตั้งในตําแหน่งแนวตั้งในสภาพการไหลตรงข้ามและระบบการจัดหมวดตามอัตราและขนาดของการแพร่กระจายของไฟมันให้ข้อมูลที่เหมาะสมสําหรับการเปรียบเทียบผลการใช้งานปลายของวัสดุส่วนใหญ่เป็นแผ่น, สารประกอบหรือการประกอบ, ซึ่งใช้เป็นพื้นผิวที่เปิดเผยของผนังและเพดาน

ปริมาตรสินค้า

1. พื้นที่ของแผ่น radiant คือ 850mm X 850mm และกรอบการสนับสนุนโครงสร้างถูกเสริม
2. ตัวถือตัวอย่างตั้งตั้งตรงกับแผ่นเรเดียนและเครื่องหมายระดับมาตรฐานด้านบน, การไหลของความร้อนเรเดียนที่สําคัญสามารถวัดได้ตามระยะทางการแพร่กระจายไฟ;
3. อุปกรณ์พร้อมกับอุปกรณ์การหมุนเวียนน้ําเย็นตัวอย่างถือสามารถน้ําเย็นเพื่อหลีกเลี่ยงความเสียหายที่เกิดจากอุณหภูมิสูงระยะยาว
4. อุปกรณ์ที่มีอุปกรณ์จุดไฟขนาดเล็ก โดยใช้โหมดจุดไฟด้วยสปาร์ค
5. แผ่นเรเดียนท์มีอุปกรณ์ตรวจจับอุณหภูมิสูง หากแผ่นเรเดียนท์ปิด แหล่งอากาศสามารถตัดโดยอัตโนมัติ
6อุปกรณ์พร้อมกับเซ็นเซอร์กระแสรังสีความร้อนที่เย็นด้วยน้ํา ผลสามารถติดตามกลับมาที่สหรัฐอเมริกา NIST;
7. อุปกรณ์พร้อมกับกล่องควบคุมไฟฟ้า, สามารถปรับการไหลของก๊าซและอากาศ, และแสดงให้เห็นจํานวนการไหลของรังสีความร้อน;
8อุปกรณ์พร้อมกับ PLC และอินเตอร์เฟซมนุษย์-เครื่องจักร เพื่อแสดงข้อมูลที่ต้องการในการทดสอบ

ลักษณะ

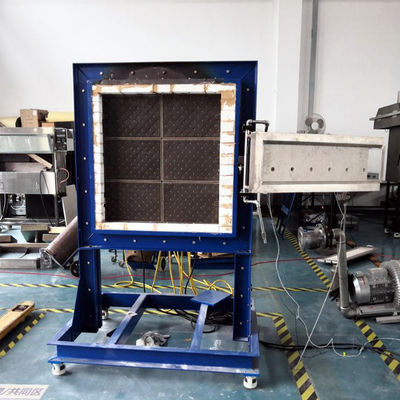

1อุปกรณ์นี้ประกอบด้วยแผ่นรังสีที่ติดตั้งตั้งแน่นในรอบและสนับสนุนบนกรอบ
2แผ่นรังสีถูกปนเปื้อนด้วยผสมก๊าซ-อากาศ
3. แผ่นรังสีมีขนาดสี่เหลี่ยม 850 มม สําหรับโพโรสชนิดเผาไหม้ชนิดที่ออกแบบเพื่อให้เกิดการเผาไหม้อย่างมีประสิทธิภาพของผสมอากาศ-ก๊าซ-อากาศโดยไม่เกิดการเผาไหม้บนหน้าของแผ่นภายใต้สภาพการทํางาน.
4. แผนรังสีและรอบ ๆ ของมันถูกสนับสนุนบนกรอบดังนั้นศูนย์กลางของแผ่นมีประมาณ 1250 ± 100 มมเหนือระดับพื้น
5.ตัวถือตัวอย่างและการจัดระเบิดไฟที่ติดตั้งอยู่ด้านหนึ่งของอุปกรณ์
6ตัวถือตัวอย่างประกอบด้วยกรอบเหล็กเย็นด้วยน้ําที่มีแผ่นหน้าเย็นด้วยน้ําแผ่นหน้า overlap ตัวอย่างโดย 20± 2mm บนขอบด้านบนและด้านล่างของพวกเขาและมากกว่าขอบแนวตั้งติดกับแผ่นการรังสี.
7. เครื่องจับที่ใส่สปริงจะวางไว้เพื่อจับตัวอย่างไว้กับแผ่นหน้า
8. การนําน้ําไปยังผู้ถือตัวอย่างทําให้อุณหภูมิสูงสุดไม่เกิน 35 °C ที่ทางออกจากผู้ถือตัวอย่าง
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10. ความสูงของตัวถือตัวอย่างมีสลักเพื่อให้มันสามารถสวิงได้ในระดับแนวราบ ห่างจากหน้าของแผ่นรังสีระหว่างการทดสอบจากตําแหน่งทดสอบไปตําแหน่งรอคอย และกลับกัน.
11เครื่องเผาหมุนประกอบด้วยท่อเหล็ก
12เส้นทางการส่งก๊าซและอากาศไปยังแผ่นรังสีมีเครื่องวัดระบายน้ํา, เครื่องควบคุมความดัน, วาล์วควบคุมและอุปกรณ์ความปลอดภัย
13เครื่องวัดกระแสความร้อน: ระยะ: 0 ~ 50 kw/m2; ความออกของพื้นผิว:ɛ=0.95±0.05.
14.บอร์ดปรับขนาดตัวปลอม พร้อมตัวถือ เครื่องวัดกระแสความร้อนปรับขนาด และการติดตั้ง

รายละเอียดสินค้าระบายไฟบนพื้นผิวTเอสเตอร์

อุปกรณ์การทดสอบการแพร่กระจายไฟบนพื้นผิวคือเครื่องทดสอบความเร็วสูงของเหล็กเรียงลําดับ BS 6853ซึ่งเหมาะกับมาตรฐานการทดสอบความยืดหยุ่นไฟของวัสดุก่อสร้างและเหล็กความเร็วสูงของอังกฤษ. มาตรฐานคือ BS 476-7. วิธีการทดสอบถูกใช้ในการกําหนดการขยายด้านข้างของพื้นผิวตัวอย่างและขึ้นอยู่กับความเร็ว และความยาวของการขยายกําหนดระดับการเผาไหม้BS 476-7 ใช้เป็นหลักในการวัดการขยายไฟของพื้นผิวที่เปิดเผยบนผนังและเพดาน.
วิธีการทดสอบคือการวัดไหลเวียนแสงที่สําคัญ โดยการจุดไฟตัวอย่างด้วยไฟเล็ก ๆ โดยทนต่อการเปลี่ยนแปลงของพลังงานความร้อนที่รังสีอย่างช้า ๆแผนงานระบายความร้อนมีขนาด 850mm X 850mmตัวถือตัวอย่างทดสอบเย็นด้วยน้ําและ مجهزด้วยแผ่นการปรับระดับ perforated และเซ็นเซอร์การไหลของความร้อน radiant เพื่อปรับระดับเส้นโค้งการไหลของความร้อน radianceอุปกรณ์การทดสอบมีความต้องการสูงในสถานที่ปฏิบัติการ, และผู้ใช้ต้องการมาตรการความปลอดภัยเพิ่มเติม ก่อนที่เครื่องมือทดสอบจะสามารถประกอบ

มาตรฐาน:BS:BS 476-7
ขนาด:1220 มิลลิเมตร (W) x 550 มิลลิเมตร (D) x 1920 มิลลิเมตร (H)
น้ําหนัก:210kg

ความต้องการในการติดตั้ง

ระบบไฟฟ้า: 230 โวลต์ 10 แอมเปอร์
อุณหภูมิบริเวณ: การทํางาน 10°C ถึง 35°C
จําหน่ายก๊าซ: โปรเปานและเครื่องบดอากาศ
ห้องทดสอบ: 400m3

การใช้งาน

- ผนังและแผ่นตกแต่ง

- กระเบื้องเพดานและระบบเพดานแขวน

- วัสดุประกอบและชุดที่ใช้เป็นพื้นผิวที่เปิด

- ผนังและเพดาน

- การจัดเรียงความปลอดภัยจากการไฟตาม BS 476-7 (ประเภท 1 ครับ 4)

- ประเภท 0 (รวมกับความต้องการที่ไม่เผาไหม้)

- การควบคุมคุณภาพวัสดุก่อสร้างและการทดสอบ R & D

- ห้องปฏิบัติการทดสอบและหน่วยงานรับรองของบุคคลที่เป็นบุคคลที่อยู่ภายนอก

คํา ถาม ที่ ถาม บ่อย

Q1: SL-FL73 ตอบสนองมาตรฐานอะไร และวัดอะไร?

A1: ตอบสนองกับ BS 476-7 เครื่องทดสอบวัดไฟข้างกระจายไปตามพื้นผิวแนวตั้งของผนังและวัสดุบรรจุเพดาน ภายใต้ความร้อนที่รังสีและมอบการจัดอันดับจากชั้น 1 (สเปรดต่ําสุด) เป็นชั้น 4 (ความเสี่ยงสูงสุด) โดยใช้อัตราการสเปรดและระยะทาง.

Q2: วัสดุอะไรที่สามารถทดสอบด้วยอุปกรณ์นี้?

A2: แผ่นผนัง, แผ่นเพดาน, ผนังตกแต่ง, วัสดุประกอบ, และผนังกันความร้อนที่ใช้เป็นพื้นผิวที่เปิดเผยบนผนังและเพดาน,หรือการประชุม

Q3: ระบบการจัดอันดับทํางานอย่างไรตาม BS 476-7?

A3: การจัดอันดับขึ้นอยู่กับระยะทางการแพร่กระจายของลอยไฟที่วัดใน 1.5 นาทีและท้ายการทดสอบ ชั้น 1 หมายถึงการแพร่กระจายลอยไฟที่ต่ําที่สุด ส่วนชั้น 4 หมายถึงความเสี่ยงสูงสุดประเภท 0 เป็นการจัดอันดับของสารประกอบที่ต้องการประเภท 1 บวกความไม่เผาไหม้.

Q4: ผลการทดสอบแม่นยําและซ้ําได้แค่ไหน?

A4: ความแม่นยําสูงได้รับการบรรลุผ่านเครื่องเผาไหม้ที่มีความขั้วขั้ว, การควบคุมก๊าซ / อากาศที่มั่นคง, และการปรับด้วยเซ็นเซอร์ไหลของ NIST และแผ่น perforated.ตัวถือเย็นด้วยน้ํารักษาสภาพความร้อนที่คงที่, และการวางตัวที่คล้องคล้องทําให้ตัวอย่างสามารถวางตัวได้ซ้ําๆ

Q5: อุปกรณ์ใช้งานง่ายไหม?

A5: ใช่. การจุดไฟด้วยสปริง, การปรับสปริงด้วยสปริงและพาน PLC/HMI ทําให้การติดตั้งตัวอย่างง่ายและการดําเนินการทดสอบด้วยระบบอัตโนมัติ ปารามิตรการทดสอบถูกตั้งไว้บนพานและข้อมูลในเวลาจริง รวมถึงการไหลของความร้อนจะแสดงตลอดการทดสอบ.

Q6: ความต้องการการติดตั้งหลักคืออะไร?

A6: ติดตั้งในห้องที่ความร้อน 10 ̊35 °C โดยไม่มีการดึงแรงไฟฟ้า พลังงาน: 230 V, 10 A นามิตร ก๊าซ: โปรเปานและอากาศดัน พื้นที่ห้องทดสอบ: 400 m3การทําความสะอาดปกติของแผ่นเรเดียนและการตรวจสอบการปรับขนาดประจําการแนะนําสําหรับการบํารุงรักษา.

เครื่องทดสอบการแพร่กระจายไฟบนพื้นผิว.pdf

การทดสอบการแพร่กระจายของไฟคืออะไร?

การทดสอบการกระจายไฟเป้าหมายในการวัดแนวโน้มของการแพร่กระจายของไฟบนพื้นฐาน และเชื่อมโยงตรงกับไฟบนพื้นผิวการแพร่กระจายในฉากไฟจริง
