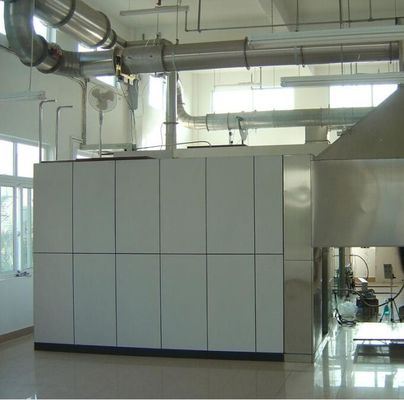

- ระบบควบคุมการไหลของก๊าซไอเสีย
|
ดัชนี |
สิ่งของ |
เทคนิคและข้อกำหนด |
1.1 |
ตู้ดูดควัน |
ติดตั้งโดยตรงเหนือช่องเปิดของห้องทดสอบการเผาไหม้ 1.8 ~ 2.0 เมตรเหนือพื้นดินขนาดด้านล่างคือ 2440 * 2440 มม. ความสูง 1,000 มม. และวัสดุคือ SS304; |
1.2 |
Homomixer ของก๊าซหุงต้ม |
การติดตั้งและเครื่องดูดควันรูปทรงกรวยด้านบนโดยตรงขนาด 900 * 900 * 900 มม. ติดตั้งแผ่นสแตนเลส 900 * 500 สองแผ่นด้านในและด้านหนึ่งเปิดด้วยช่องเปิดφ400เพื่อเชื่อมต่อกับท่อวัสดุคือ SS304 |
1.3 |
ควันท่อไอเสีย |
φคือ 400 มม. ความยาว 5,000 มม. ประกอบด้วยหลายส่วนเชื่อมต่อด้วยหน้าแปลนและแหวนปิดผนึกทนอุณหภูมิสูงปลายทั้งสองด้านติดตั้งด้วยอุปกรณ์ปรับสมดุลก๊าซไอเสียวัสดุคือ SS304 |
1.4 |
พัดลมดูดอากาศ |
พัดลมดูดอากาศแบบแรงเหวี่ยงถังด้านในทำจากสแตนเลสสามารถทนต่อก๊าซหุงต้มที่มีอุณหภูมิสูงได้ไม่น้อยกว่า 300 ℃และปริมาณอากาศจะถูกปรับโดยเครื่องแปลงความถี่ |
ระบบระบายควันเพียงพอสำหรับควันทั้งหมดที่เกิดจากการทดสอบการเผาไหม้ของโทรศัพท์มือถือและความสามารถในการระบายควันไม่น้อยกว่า8000m³ / h |
2. ส่วนการวัดที่ครอบคลุม |
2.1 |
ส่วนการวัดที่ครอบคลุม |
ส่วนท่อสแตนเลสที่มีความยาว 2155 มม. และเส้นผ่านศูนย์กลาง 400 มม. ทำจาก SS304 มีเซ็นเซอร์เช่นความดันอุณหภูมิเส้นทางแสงและการสุ่มตัวอย่าง |
2.2 |
อุปกรณ์ตรวจจับแรงกด |
โพรบสองทางที่ทำจากสแตนเลสติดตั้งอยู่ตรงกลางของท่อและห้องด้านหน้าและด้านหลังเชื่อมต่อกับเซ็นเซอร์ความแตกต่างของแรงดันผ่านท่อ PTFE เพื่อตรวจจับความแตกต่างของแรงดันในท่อ |
เซ็นเซอร์ความดันแตกต่างได้รับการติดตั้งบนโครงยึดของส่วนการวัดที่ครอบคลุมเพื่อให้แน่ใจว่าการอ่านค่าความดันแตกต่างมีการหน่วงเวลาสั้น ๆ และไม่มีการสูญเสียและเวลาตอบสนองของ T90 น้อยกว่า 3 วินาที |
เซ็นเซอร์ความดันช่วงคือ 0-2000Pa ความแม่นยำ± 5Pa; |
2.3 |
อุปกรณ์ตรวจจับอุณหภูมิ |
ใช้เทอร์โมคัปเปิล American Omega ขนาดเส้นผ่านศูนย์กลาง 0.5 มม. ฉนวนหุ้มฉนวนชนิด K เทอร์โมคัปเปิลที่ตรงตามข้อกำหนดของ IEC |
ช่วง 0-1000 ℃ความแม่นยำ 0.1 ℃ |
2.4 |
อุปกรณ์วัดเส้นทางแสง |
ระบบการลดทอนแสงเป็นหลอดไส้ซึ่งติดตั้งในส่วนการวัดที่ครอบคลุมพร้อมขั้วต่อที่ยืดหยุ่นและรวมถึงอุปกรณ์ต่อไปนี้: หลอดไฟเป็นหลอดไส้และใช้ที่อุณหภูมิสี (2900 ± 100) Kแหล่งจ่ายไฟเป็นไฟฟ้ากระแสตรงที่เสถียรและช่วงความผันผวนของกระแสไฟฟ้าอยู่ในช่วง± 0.5% (รวมถึงอุณหภูมิความเสถียรในระยะสั้นและระยะยาว)
ระบบเลนส์ใช้ในการควบแน่นแสงให้เป็นลำแสงขนานที่มีเส้นผ่านศูนย์กลางอย่างน้อย 20 มม.รูเปล่งแสงของตาแมวควรอยู่ที่จุดโฟกัสของเลนส์ด้านหน้าและเส้นผ่านศูนย์กลาง (d) ควรขึ้นอยู่กับความยาวโฟกัส (f) ของเลนส์เพื่อให้ d / f น้อยกว่า 0.04 ;
เครื่องตรวจจับและโพรบโฟโตไดโอดซิลิกอนที่นำเข้าห้องตรวจจับแสงมีเสถียรภาพเชิงเส้น 0.1% ช่วงการวัด 10 บิตการตอบสนองการกระจายสเปกตรัมของโฟโตไดโอดซิลิกอนสอดคล้องกับ CIE (เส้นโค้งการส่องสว่าง) และฟังก์ชันมาตรฐาน V (γ) สามารถเข้าถึงได้อย่างน้อย± ความแม่นยำ 5%;
เวลาตอบสนอง 90% ของระบบลดทอนแสงไม่เกิน 3 วินาที
|
2.5 |
ตัวอย่างอุปกรณ์รวบรวมก๊าซ |
ท่อสุ่มตัวอย่างทดสอบแบบเจาะท่อทำจาก SS304 มีการออกแบบที่ถอดออกได้เพื่อให้ง่ายต่อการกำจัดคาร์ไบด์ที่สะสมอยู่ในท่อเก็บตัวอย่างและลดเวลาหน่วงของระบบ |
2. แก๊สและระบบควบคุม |
3.1 |
เตา |
เตา T แบบพิเศษสำหรับการเผาที่นอนประกอบด้วยเตาหลักและเตาด้านข้างติดตั้งบนรถเข็นเคลื่อนที่และมีน้ำหนักและเท้ามาตรฐานความสูงของหัวเตา T สามารถปรับได้และวัสดุคือ SS304 |
3.2 |
อุปกรณ์จุดระเบิด |
ใช้วิธีการจุดระเบิดด้วยเปลวไฟแบบยาวการจุดระเบิดระยะไกลเป็นไปได้ปลอดภัยและอัตราความสำเร็จในการจุดระเบิดไม่น้อยกว่า 99%; |
หัวเผาไหม้หลักและด้านข้างติดตั้งอุปกรณ์จุดระเบิดแบบเปลวไฟยาวและอุปกรณ์นี้มีท่อจ่ายก๊าซแยกต่างหากซึ่งไม่ส่งผลกระทบต่อการไหลของหัวเผาไหม้และสามารถปรับได้ทีละวาล์วเข็ม; |
ติดตั้งอุปกรณ์จุดระเบิดเพื่อจุดประกายเปลวไฟยาวโดยไม่ต้องจุดระเบิดด้วยตนเองการควบคุมที่ปลอดภัยและระยะไกล |
3.3 |
การควบคุมการไหลของหัวเผาไหม้ |
เตาหลักและด้านข้างติดตั้งเครื่องวัดการไหลตามลำดับเพื่อควบคุมการไหลของโพรเพน; |
ใช้มิเตอร์วัดมวล Alicat แบบอเมริกันตัวกลางคือโพรเพนช่วง 0-450mg / s ความแม่นยำ± (0.8% rdg + 0.2% FS) เวลาตอบสนอง 0.1 วินาที; |
การไหลของก๊าซถูกควบคุมโดยซอฟต์แวร์และเวลาเปลวไฟจะถูกควบคุมโดยอัตโนมัติ; |
3.4 |
เครื่องเผาทรายที่ปรับเทียบแล้ว |
เครื่องเผาทรายที่ปรับเทียบแล้ว |
ติดตั้งอุปกรณ์จุดระเบิดเปลวไฟแบบยาวและอุปกรณ์จุดระเบิดด้วยประกายไฟฟ้าการจุดระเบิดระยะไกลเป็นไปได้อัตราความสำเร็จที่ปลอดภัยและสูง |
3.5 |
การควบคุมการไหลของก๊าซที่ปรับเทียบแล้ว |
ใช้มิเตอร์วัดมวล Alicat ของอเมริกาตัวกลางคือโพรเพนช่วงคือ 0-7g / s ความแม่นยำคือ± (0.8% rdg + 0.2% FS) เวลาตอบสนอง 0.1 วินาทีและเปลวไฟสอบเทียบสูงสุดคือ 300kw; |
การไหลของก๊าซสอบเทียบถูกควบคุมโดยซอฟต์แวร์ซึ่งสามารถควบคุมแหล่งกำเนิดเปลวไฟสอบเทียบแบบขั้นบันไดโดยอัตโนมัติพร้อมเอาต์พุต 75kw / 160kw; |
3.6 |
ระบบควบคุม |
ใช้ Omron PLC เพื่อควบคุมการไหลของก๊าซพร้อมกับอุปกรณ์ตัดแก๊สปลอดภัยและเชื่อถือได้ |
การกำหนดค่ากล่องควบคุมก๊าซแยกต่างหากปลอดภัยและสะดวกในการใช้งานและบำรุงรักษา; |
- ระบบประมวลผลก๊าซไอเสีย
|
4.1 |
การกรองก๊าซหุงต้ม |
ติดตั้งอุปกรณ์กรองสามขั้นตอนการกรองฝุ่นระยะยาวในก๊าซหุงต้ม:
ใยแก้วกรองหยาบใยแก้วชั้นหนึ่งกรองอนุภาคขนาดใหญ่ของคาร์ไบด์ในก๊าซไอเสียและสามารถเปลี่ยนวัสดุกรองได้อย่างรวดเร็ว
ตัวกรอง American Parker ชั้นสององค์ประกอบตัวกรองเป็น PTFE ความแม่นยำคือ2μmและสามารถถอดและเปลี่ยนไส้กรองได้อย่างรวดเร็ว
การกรองเมมเบรน PTFE สามขั้นตอนด้วยความแม่นยำ0.5μmช่วยตัดความชื้นได้อย่างมีประสิทธิภาพ
|
4.2 |
กับดักเย็น |
ปั๊มบีบอัดชนิด cold trap ความเย็น 320KJ / h ความแม่นยำในการควบคุมอุณหภูมิ 0.1 ℃การเปลี่ยนแปลงแบบคงที่ 0.1K สตาร์ทเองและไม่ต้องบำรุงรักษา |
4.3 |
กับดักไอน้ำ |
ระบายน้ำหล่อเย็นที่เกิดจากกับดักเย็นโดยอัตโนมัติโดยไม่ต้องบำรุงรักษา; |
4.4 |
คอลัมน์การอบแห้ง |
ใช้ในการทำให้ไอน้ำที่ตกค้างในก๊าซตัวอย่างแห้งสามารถถอดประกอบและเปลี่ยนด้วยตัวกลางในการอบแห้งได้อย่างรวดเร็ว |
4.5 |
ปั๊มสุ่มตัวอย่าง |
ปั๊มสุ่มตัวอย่างสูญญากาศ KNF ของเยอรมันที่มีความสามารถในการสุ่มตัวอย่าง 16 ลิตร / นาทีสามารถส่งออกความดันการสุ่มตัวอย่าง 50KPa อย่างต่อเนื่องโดยมีความหนาแน่นของอากาศสูงเสียงรบกวนต่ำและการสั่นสะเทือนต่ำ |
4.6 |
Rotameter |
rotameter นำเข้าที่มีช่วง 0-1.5L / นาทีซึ่งสามารถรักษาเสถียรภาพการไหลของก๊าซตัวอย่างและลดข้อผิดพลาดในการวัดที่เกิดจากความผันผวนของการไหลของก๊าซ |
3. ระบบวิเคราะห์ความเข้มข้นของก๊าซ |
5.1 |
เครื่องวิเคราะห์ก๊าซ (Servomex) |
เครื่องวิเคราะห์ O2 ที่นำเข้าการวิเคราะห์ความเข้มข้นของพาราแมกเนติก O2 ช่วงการวัด 0-21% ความแม่นยำ 0.01% เวลาตอบสนองไม่เกิน 12 วินาทีเครื่องวิเคราะห์ดริฟท์และเสียงรบกวนไม่เกิน 100ppm ภายใน 30 นาที
ความเบี่ยงเบนเชิงเส้น: ≤1% FS;
การทำซ้ำ: ≤0.5FS
ฝนลอยเป็นศูนย์: ≤1% FS / 7D;
เวลาเริ่มต้น: ≤30นาที;
|
เครื่องวิเคราะห์ CO / CO2 ที่นำเข้า, การวิเคราะห์ความเข้มข้นของ CO / CO2 แบบ IR, ช่วงการวัด CO: 0-1%, ความแม่นยำ 0.01%, CO2: 0-10%, ความแม่นยำ 0.01% และเวลาตอบสนองไม่เกิน 12 วินาที |
3. ระบบเก็บข้อมูล |
6.1 |
โมดูลการได้มา |
ใช้โมดูลการเข้าซื้อกิจการของ Advantech
ความแม่นยำในการรวบรวมความเข้มข้นของก๊าซคือ 100 × 10-6
ความแม่นยำในการรวบรวมอุณหภูมิคือ 0.1 ℃;
ความแม่นยำในการรวบรวมความแตกต่างของความดันคือ 0.1Pa;
ความแม่นยำในการได้มาซึ่งเวลาคือ 0.1 วินาที
สัญญาณอื่น ๆ คือ 0.1% ของค่าเอาต์พุตเต็มสเกล
|
6.2 |
การเก็บรวบรวมข้อมูล |
ระบบบันทึกและจัดเก็บข้อมูลต่อไปนี้อย่างน้อยทุกๆ 3 วินาที:
ความแตกต่างของแรงดันของหัววัดแบบสองทิศทาง Pa;
อุณหภูมิท่อ K;
ความเข้มข้นของ O2,%;
ความเข้มข้นของ CO%;
ความเข้มข้นของ CO2%;
อัตราการไหลมวลของโพรเพน mg / s
เวลา, s
|
7. ซอฟต์แวร์ปฏิบัติการมาตรฐาน |
ซอฟต์แวร์ปฏิบัติการมาตรฐานประกอบด้วยฟังก์ชันต่อไปนี้ |
7.1 |
การตรวจสอบสถานะระบบ |
อ่านสถานะและค่าสัญญาณของเซ็นเซอร์แต่ละตัวในระบบ; |
7.2 |
การปรับเทียบเซนเซอร์ |
การสอบเทียบเซนเซอร์สำหรับอุณหภูมิความดันลมเส้นทางแสงการวิเคราะห์ความเข้มข้น ฯลฯ |
7.3 |
การสอบเทียบระบบ |
16CFR1633 ขั้นตอนการสอบเทียบขั้นตอนระบบมาตรฐาน |
7.4 |
ขั้นตอนการปฏิบัติงานมาตรฐาน |
ขั้นตอนการดำเนินการมาตรฐาน 16CFR1633 |
7.5 |
รายงานการตรวจสอบ |
การเข้าถึงข้อมูลดิบและรายงานการทดสอบการส่งออก |
7. อุปกรณ์เสริมอื่น ๆ |
7.1 |
กรอบการทดสอบตัวอย่าง |
เชื่อมด้วยเหล็กฉาก 38 มม. ขนาด 1900 * 990 * 115 มม |
7.2 |
เครื่องมือระบุตำแหน่ง 1 |
ใช้เพื่อยืนยันตำแหน่งแนวตั้งของที่นอนและโครงทดสอบวัสดุคือ SS304 |
7.3 |
เครื่องมือระบุตำแหน่ง 2 |
ใช้เพื่อยืนยันระยะห่างระหว่างหัวเผาไหม้และที่นอนผลิตจากอลูมิเนียมอัลลอยด์ |
7.4 |
วิดีโอ |
วิดีโอทดสอบการรับสมัคร |
7.5 |
ระดับแรงดึง |
ใช้เพื่อยืนยันแรงที่กระทำโดยหัวเผาไหม้หลักบนพื้นผิวของที่นอน |
7.6 |
เดสก์ท็อปพีซี |
คอมพิวเตอร์อุตสาหกรรม AdvanTech และอินเทอร์เฟซการเก็บข้อมูลในตัวช่วยเพิ่มเสถียรภาพของการทำงานของระบบ |
