| 1.1. ระบบควบคุมการไหลของก๊าซไอเสีย |
| ดัชนี |
ฉันอุณหภูมิ |
ตัวชี้วัดทางเทคนิคและพารามิเตอร์ |
| 1.1 |

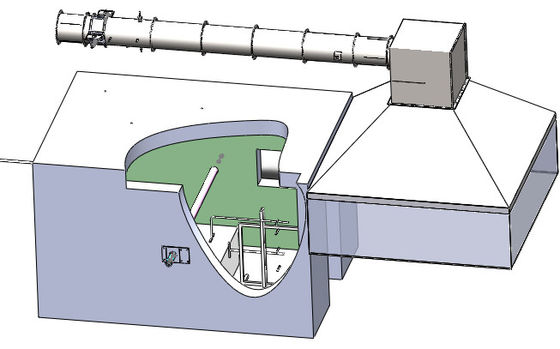

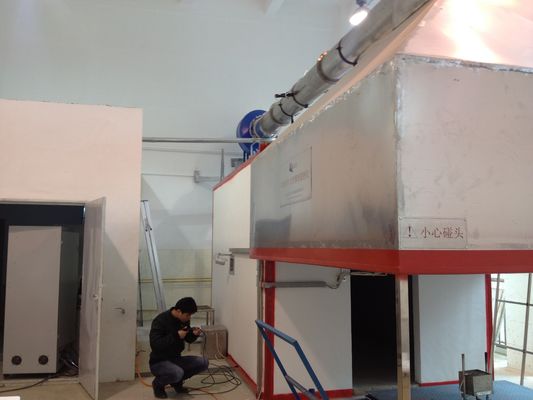

เครื่องดูดควัน |
ติดตั้งเหนือช่องเปิดของห้องทดสอบการเผาไหม้โดยตรง ซึ่งอยู่เหนือพื้นดิน 1.8~2.0 เมตร ขนาดด้านล่างคือ 2440*2440 มม. ความสูงคือ 1,000 มม. และวัสดุคือ SS304; |
| 1.2 |
เครื่องผสมโฮโมมิกเซอร์ก๊าซไอเสีย |
การติดตั้งและเครื่องดูดควันรูปกรวยด้านบนโดยตรง ขนาด 900*900*900 มม. ติดตั้งแผ่นสแตนเลส 900*500 สองแผ่นไว้ด้านใน และด้านหนึ่งเปิดด้วยช่องเปิด φ400 เพื่อเชื่อมต่อกับท่อ วัสดุคือ SS304; |
| 1.3 |
ท่อดูดควัน |
φคือ 400 มม. ยาว 5,000 มม. ประกอบด้วยหลายส่วนเชื่อมต่อกันด้วยหน้าแปลนและแหวนปิดผนึกทนอุณหภูมิสูง ปลายทั้งสองข้างติดตั้งด้วยอุปกรณ์ผสมก๊าซไอเสีย วัสดุคือ SS304 |
| 1.4 |
พัดลมดูดอากาศ |
พัดลมดูดอากาศแบบแรงเหวี่ยง ถังด้านในทำจากสแตนเลส สามารถทนต่อก๊าซไอเสียที่มีอุณหภูมิสูงได้ไม่น้อยกว่า 300 ℃ และปริมาณอากาศจะถูกปรับอย่างไม่มีขั้นตอนโดยตัวแปลงความถี่ |
| ระบบระบายควันเพียงพอสำหรับควันทั้งหมดที่เกิดจากการทดสอบการเผาไหม้ของโทรศัพท์มือถือ และความจุควันเสียไม่น้อยกว่า 8,000 ลบ.ม./ชม. |
| 2.2. ส่วนการวัดที่ครอบคลุม |
| 2.1 |
ส่วนการวัดที่ครอบคลุม |
ส่วนท่อสแตนเลสที่มีความยาว 2155 มม. และเส้นผ่านศูนย์กลาง 400 มม. ทำจาก SS304 พร้อมด้วยความดัน อุณหภูมิ เส้นทางแสง การสุ่มตัวอย่าง และเซ็นเซอร์อื่น ๆ |
| 2.2 |
อุปกรณ์ตรวจจับความดัน |
หัววัดแบบสองทางทำจากสแตนเลส ติดตั้งตรงกลางท่อ ห้องด้านหน้าและด้านหลังเชื่อมต่อกับเซ็นเซอร์วัดความแตกต่างของความดันผ่านท่อ PTFE เพื่อตรวจจับความแตกต่างของความดันในท่อ |
| มีการติดตั้งเซ็นเซอร์ความดันแตกต่างบนวงเล็บของส่วนการวัดที่ครอบคลุมเพื่อให้แน่ใจว่าการอ่านค่าความดันแตกต่างมีความล่าช้าสั้น ๆ และไม่มีการสูญเสีย และเวลาตอบสนองของ T90 น้อยกว่า 3 วินาที |
| เซ็นเซอร์ความดัน ช่วง 0-2000Pa ความแม่นยำ ±5Pa; |
| 2.3 |
อุปกรณ์ตรวจจับอุณหภูมิ |
ใช้เทอร์โมคัปเปิ้ลโอเมก้าแบบอเมริกัน เส้นผ่านศูนย์กลาง 0.5 มม. เทอร์โมคัปเปิลชนิดฉนวนหุ้มเกราะชนิด K ที่ตรงตามข้อกำหนด IEC |
| ช่วง 0-1,000 ℃ ความแม่นยำ 0.1 ℃; |
| 2.4 |
อุปกรณ์วัดเส้นทางแสง |
ระบบลดทอนแสงเป็นแบบหลอดไส้ |
| 2.5 |
อุปกรณ์เก็บตัวอย่างก๊าซ |
หลอดไฟนี้เป็นหลอดไส้และใช้ที่อุณหภูมิสี (2900±100)Kแหล่งจ่ายไฟเป็นกระแสตรงที่เสถียร |
| 3.แก๊สและระบบควบคุม |
| 3.1 |
เครื่องเขียน |
เครื่องตรวจจับและโพรบโฟโตไดโอดซิลิคอนนำเข้า |
| ระบบลดทอนแสงเป็นแบบหลอดไส้ |
| หลอดไฟนี้เป็นหลอดไส้และใช้ที่อุณหภูมิสี (2900±100)Kแหล่งจ่ายไฟเป็นกระแสตรงที่เสถียร |
| 3.2 |
อุปกรณ์จุดระเบิด |
ระบบเลนส์ใช้ในการควบแน่นแสงให้เป็นลำแสงคู่ขนานที่มีเส้นผ่านศูนย์กลางอย่างน้อย 20 มม.รูปล่อยแสงของตาแมวควรอยู่ที่จุดโฟกัสของเลนส์ด้านหน้า |
| เครื่องตรวจจับและโพรบโฟโตไดโอดซิลิคอนนำเข้า |
| ระบบลดทอนแสงเป็นแบบหลอดไส้ |
| 3.3 |
การควบคุมการไหลของก๊าซหัวเผาไหม้ |
หลอดไฟนี้เป็นหลอดไส้และใช้ที่อุณหภูมิสี (2900±100)Kแหล่งจ่ายไฟเป็นกระแสตรงที่เสถียร |
| ระบบเลนส์ใช้ในการควบแน่นแสงให้เป็นลำแสงคู่ขนานที่มีเส้นผ่านศูนย์กลางอย่างน้อย 20 มม.รูปล่อยแสงของตาแมวควรอยู่ที่จุดโฟกัสของเลนส์ด้านหน้า |
| เครื่องตรวจจับและโพรบโฟโตไดโอดซิลิคอนนำเข้า |
| 3.4 |

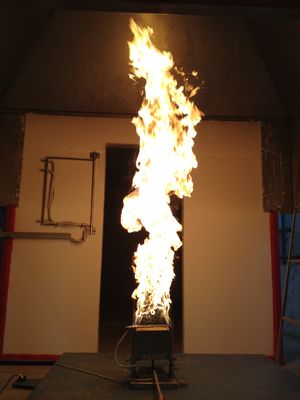

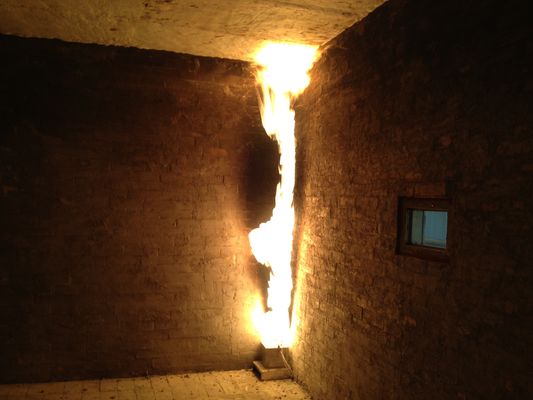

เตาทรายที่ปรับเทียบแล้ว |
ระบบลดทอนแสงเป็นแบบหลอดไส้ |
| หลอดไฟนี้เป็นหลอดไส้และใช้ที่อุณหภูมิสี (2900±100)Kแหล่งจ่ายไฟเป็นกระแสตรงที่เสถียร |
| 3.5 |
การควบคุมการไหลของก๊าซที่ปรับเทียบแล้ว |
การใช้มิเตอร์วัดมวล American Alicat สื่อคือโพรเพน ช่วงคือ 0-7g/s ความแม่นยำคือ ±(0.8%rdg+0.2%FS) เวลาตอบสนองคือ 0.1 วินาที และเปลวไฟสอบเทียบสูงสุดคือ 300kw; |
| การไหลของก๊าซสอบเทียบจะถูกควบคุมโดยซอฟต์แวร์ ซึ่งสามารถควบคุมแหล่งกำเนิดเปลวไฟสอบเทียบแบบขั้นได้โดยอัตโนมัติด้วยเอาต์พุต 75kw/160kw |
| 3.6 |
ระบบควบคุม |
Omron PLC ใช้เพื่อควบคุมการไหลของก๊าซพร้อมกับอุปกรณ์ตัดแก๊สซึ่งมีความปลอดภัยและเชื่อถือได้ |
| แยกการกำหนดค่าของกล่องควบคุมแก๊ส ปลอดภัย และสะดวกในการดำเนินการและบำรุงรักษา |
| 4.4. ระบบบำบัดก๊าซไอเสีย |
| 4.1 |
การกรองก๊าซไอเสีย |
ติดตั้งอุปกรณ์กรองสามขั้นตอนกรองฝุ่นในก๊าซไอเสียในระยะยาว:
ตัวกรองหยาบผ้าฝ้ายใยแก้วเกรดแรกกรองอนุภาคขนาดใหญ่ของคาร์ไบด์ในก๊าซไอเสียและสามารถเปลี่ยนวัสดุกรองได้อย่างรวดเร็ว
ตัวกรอง American Parker เกรดสององค์ประกอบตัวกรองคือ PTFE ความแม่นยำคือ2μmองค์ประกอบตัวกรองสามารถถอดประกอบและเปลี่ยนได้อย่างรวดเร็ว
การกรองเมมเบรน PTFE สามขั้นตอนด้วยความแม่นยำ 0.5μm ช่วยตัดความชื้นได้อย่างมีประสิทธิภาพ
|
| 4.2 |
กับดักความเย็น |
ปั๊มอัดความเย็นชนิดดักจับความเย็น 320KJ/ชม. ความแม่นยำในการควบคุมอุณหภูมิ 0.1°C การเปลี่ยนแปลงแบบสถิต 0.1K เริ่มต้นเองและไม่ต้องบำรุงรักษา |
| 4.3 |
กับดักไอน้ำ |
ระบายน้ำหล่อเย็นที่เกิดจากกับดักความเย็นโดยอัตโนมัติ โดยไม่ต้องบำรุงรักษา |
| 4.4 |
คอลัมน์การทำให้แห้ง |
ใช้เพื่อทำให้ไอน้ำที่ตกค้างในก๊าซตัวอย่างแห้ง สามารถถอดประกอบได้อย่างรวดเร็วและแทนที่ด้วยตัวกลางในการทำให้แห้ง |
| 4.5 |
ปั๊มเก็บตัวอย่าง |
ปั๊มเก็บตัวอย่างสุญญากาศ KNF ของเยอรมัน ที่มีความจุในการสุ่มตัวอย่าง 16 ลิตร/นาที สามารถส่งออกแรงดันการสุ่มตัวอย่างได้อย่างต่อเนื่องที่ 50KPa โดยมีความหนาแน่นของอากาศสูง เสียงรบกวนต่ำ และการสั่นสะเทือนต่ำ |
| 4.6 |
โรตามิเตอร์ |
โรตามิเตอร์นำเข้าที่มีช่วง 0-1.5 ลิตร/นาที ซึ่งสามารถรักษาเสถียรภาพการไหลของก๊าซตัวอย่างเอาต์พุต และลดข้อผิดพลาดในการวัดที่เกิดจากความผันผวนของการไหลของก๊าซ |
| 5. ระบบวิเคราะห์ความเข้มข้นของก๊าซ |
| 5.1 |
เครื่องวิเคราะห์ก๊าซ |
ใช้เครื่องวิเคราะห์ ABB EL3020 ของเยอรมัน การวิเคราะห์ความเข้มข้นของ O2 แบบพาราแมกเนติก ช่วงการวัด 0-21% ความแม่นยำ 0.01% เวลาตอบสนองไม่เกิน 12 วินาที การดริฟท์และเสียงรบกวนภายใน 30 นาทีของเครื่องวิเคราะห์ไม่เกิน 100ppm
ส่วนเบี่ยงเบนเชิงเส้น: ≤1% FS;
การทำซ้ำ: ≤0.5FS;
ฝนลอยตัวเป็นศูนย์: ≤1%FS/7D;
เวลาเริ่มต้น: ≤30นาที;
|
| ใช้เครื่องวิเคราะห์ ABB EL3020 ของเยอรมัน การวิเคราะห์ความเข้มข้นของ CO/CO2 ประเภท IR ช่วงการวัด CO: 0-1% ความแม่นยำ 0.01% CO2: 0-10% ความแม่นยำ 0.01% และเวลาตอบสนองไม่เกิน 12 วินาที |
| 6.ระบบการได้มาซึ่งข้อมูล |
| 6.1 |
โมดูลการได้มา |
การใช้โมดูลการเข้าซื้อกิจการของ Advantech
ความแม่นยำในการเก็บรวบรวมความเข้มข้นของก๊าซคือ 100×10-6;
ความแม่นยำในการเก็บรวบรวมอุณหภูมิคือ 0.1 ℃;
ความแม่นยำในการเก็บรวบรวมความแตกต่างของความดันคือ 0.1Pa;
ความแม่นยำในการรับเวลาคือ 0.1 วินาที;
สัญญาณอื่นๆ คือ 0.1% ของค่าเอาต์พุตเต็มสเกล
|
| 6.2 |
การเก็บรวบรวมข้อมูล |
ระบบจะบันทึกและจัดเก็บข้อมูลต่อไปนี้อย่างน้อยทุกๆ 3 วินาที:
ความแตกต่างของความดันของหัววัดแบบสองทิศทาง, Pa; อุณหภูมิท่อ, K;
ความเข้มข้นของ O2, %;
ความเข้มข้นของ CO, %;
ความเข้มข้นของคาร์บอนไดออกไซด์, %;
อัตราการไหลของโพรเพน, mg/s;
เวลา, s;
|
| 7. ซอฟต์แวร์ปฏิบัติการมาตรฐาน |
| ซอฟต์แวร์ปฏิบัติการมาตรฐานประกอบด้วยฟังก์ชันต่อไปนี้: |
| 7.1 |
การตรวจสอบสถานะของระบบ |
อ่านสถานะและค่าสัญญาณของเซ็นเซอร์แต่ละตัวในระบบ |
| 7.2 |
การสอบเทียบเซ็นเซอร์ |
การสอบเทียบเซ็นเซอร์สำหรับอุณหภูมิ ความดันลม เส้นทางแสง การวิเคราะห์ความเข้มข้น ฯลฯ |
| 7.3 |
การสอบเทียบระบบ |
ขั้นตอนการสอบเทียบขั้นตอนของระบบมาตรฐาน |
| 7.4 |
ขั้นตอนการปฏิบัติงานมาตรฐาน |
ขั้นตอนการปฏิบัติงานทดสอบมาตรฐาน |
| 7.5 |
รายงานการตรวจสอบ |
รายงานการทดสอบการเข้าถึงข้อมูลดิบและการส่งออก |
| 7. อุปกรณ์เสริมอื่นๆ |
| 7.1 |
วีซีอาร์ |
วีดีโอการสอบเข้า; |
| 7.2 |
แรลลี่ |
ใช้เพื่อยืนยันแรงที่กระทำโดยหัวเผาไหม้หลักบนพื้นผิวของที่นอน |
| 7.3 |
คอมพิวเตอร์พีซี |
คอมพิวเตอร์อุตสาหกรรม AdvanTech และอินเทอร์เฟซการรับข้อมูลแบบรวมช่วยเพิ่มความเสถียรของการทำงานของระบบ |
