ความแม่นยำ 5% ASTM E1623 เครื่องวัดแคลอรี่มิเตอร์ระดับกลาง

ASTM E1623 เครื่องวัดปริมาณความร้อนระดับกลาง

1.แนะนำผลิตภัณฑ์

เครื่องวัดปริมาณรังสีระดับกลาง ใช้ในการวัดลักษณะการเผาไหม้ของตัวอย่างที่สัมผัสกับแหล่งกำเนิดรังสีจำเพาะในแนวตั้ง

2.พารามิเตอร์ทางเทคนิค

• 2.1 อุปกรณ์ประกอบด้วยแผ่นแผ่รังสี ขายึดตัวอย่าง ระบบรวบรวมก๊าซไอเสียและระบบรวบรวมก๊าซตัวอย่าง ระบบวิเคราะห์ก๊าซและประมวลผลข้อมูล และระบบจ่ายก๊าซ
• 2.2 ตัวยึดแผงกระจายแสงเชื่อมด้วยท่อสี่เหลี่ยมขนาด 50*50 มม. และพื้นผิวเคลือบด้วยการเคลือบสีดำซึ่งสามารถยืดอายุการใช้งานได้อย่างมีประสิทธิภาพท่อสี่เหลี่ยมสามารถระบายความร้อนด้วยน้ำหล่อเย็นเพื่อป้องกันการเปลี่ยนรูปจากความร้อน
• 2.3 แผ่นรังสีประกอบด้วยแผ่นเซรามิกทนอุณหภูมิสูง และพื้นผิวสามารถสร้างแหล่งกำเนิดรังสีอินฟราเรดที่ปราศจากไฟ และความเข้มไม่น้อยกว่า 50kw/m2
• 2.4 ขนาดของแผ่นเซรามิกแผ่นเดียวคือ 95 * 158 มม. มี 4 ชิ้นต่อโมดูล รวม 27 โมดูลสร้างแหล่งกำเนิดรังสีที่มีขนาด 1524 * 1330 มม.
• 2.5 ติดตั้งหัวเผานำร่องซึ่งติดไฟด้วยอุปกรณ์จุดประกายไฟด้วยไฟฟ้า
• 2.6 แต่ละโมดูล 3 โมดูลมีอุปกรณ์เป่า อุปกรณ์ควบคุมก๊าซธรรมชาติ และเครื่องผสม Venturi
• 2.7 ขายึดตัวอย่างเชื่อมด้วยเหล็กกล้าคาร์บอน ซึ่งสามารถทนต่ออุณหภูมิสูงและรองรับตัวอย่างที่มีความหนาสูงสุด 152 มม. อย่างมั่นคง
• 2.8 มีการติดตั้งฉากยึดตัวอย่างไว้บนรถเข็น และสามารถวางตำแหน่งและถอดตัวอย่างทดสอบได้อย่างรวดเร็วโดยใช้รางบนพื้น
• 2.9 ติดตั้งอุปกรณ์ชั่งน้ำหนักความแม่นยำต่ำเพียง 1 กรัม
• 2.10 ติดตั้งฝาครอบป้องกันระบายความร้อนด้วยน้ำเพื่อปกป้องตัวอย่างจากอุณหภูมิพื้นผิวน้อยกว่า 100°C ก่อนที่จะสัมผัสกับรังสี และสามารถเคลื่อนย้ายออกจากฝาครอบป้องกันระบายความร้อนด้วยน้ำได้ภายใน 2 วินาทีผ่านอุปกรณ์นิวแมติก
• 2.11 ติดตั้งไพโรมิเตอร์เพื่อวัดอุณหภูมิพื้นผิวของแผ่นแผ่รังสี โดยมีความแม่นยำต่ำเพียง 1°C;
• 2.12 เครื่องจุดไฟลวดความร้อนไฟฟ้า ติดตั้งที่ด้านล่างและด้านบนของตัวอย่าง ใช้ในการจุดไฟตัวอย่างทดสอบ
• 2.13 เครื่องวัดการไหลของความร้อนระบายความร้อนด้วยน้ำ Schmidt-Boelter ช่วงการวัด 0-50kw/m2 ความแม่นยำ ±3%;
• 2.14 แผงสอบเทียบการไหลของความร้อนทำจากแผ่นปิดกรดซิลิซิก 740 กก. / ลบ.ม. ขนาด 1,000 * 1,000 * 12.7 มม., 5x5 รวม 25 รูสอบเทียบที่จัดเรียงบนพื้นผิวใช้ในการปรับเทียบความร้อนจากการแผ่รังสี

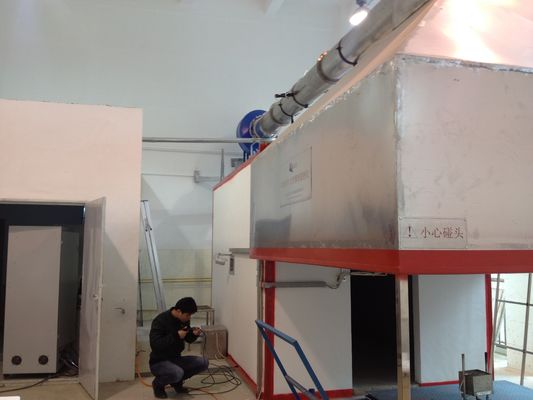

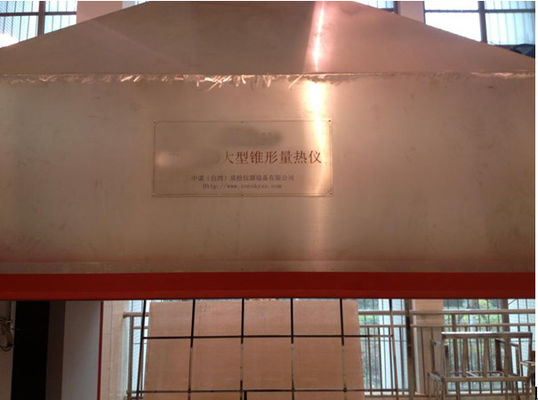

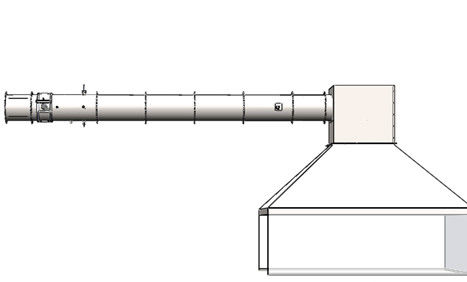

• 2.15 มีการติดตั้งถังเก็บก๊าซไอเสียทรงกรวยเหนือโต๊ะชั่งน้ำหนักและตัวอย่างโดยตรงขนาดด้านล่างคือ 2440 มม. * 2440 มม. และความสูงคือ 1,000 มม.ด้านบนของตัวเก็บก๊าซไอเสียทรงกรวยคือสี่เหลี่ยมจัตุรัสขนาด 900 มม.*900 มม.*900 มม.* แผ่นเหล็กขนาด 900 มม. ติดตั้งอยู่ที่สี่เหลี่ยมด้านบนเพื่อสร้างโฮโมมิกเซอร์ก๊าซไอเสีย
• 2.16 ความยาวที่สั้นที่สุดของท่อไอเสียสแตนเลสคือไม่น้อยกว่า 5,000 มม. เส้นผ่านศูนย์กลาง 400 มม. และปลายทั้งสองข้างมีอุปกรณ์ผสมก๊าซไอเสีย
• 2.17 ระบบไอเสียควันมีความสามารถเพียงพอที่จะรวบรวมก๊าซไอเสียทั้งหมดที่เกิดขึ้นในการทดสอบการเผาไหม้ ปริมาณไอเสียของพัดลมสามารถปรับได้อย่างต่อเนื่อง และความจุไอเสียควันไม่น้อยกว่า 8000m3/h
• 2.18 พัดลมดูดอากาศเป็นพัดลมแบบแรงเหวี่ยง ถังด้านในทำจากสแตนเลส อุณหภูมิไม่ต่ำกว่า 300 องศา และใช้พัดลมแปลงความถี่เพื่อปรับความเร็ว

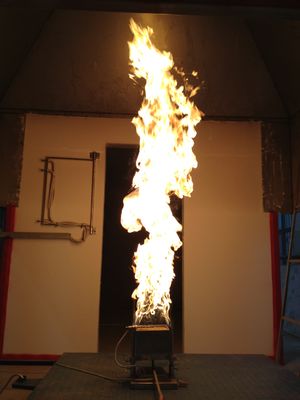

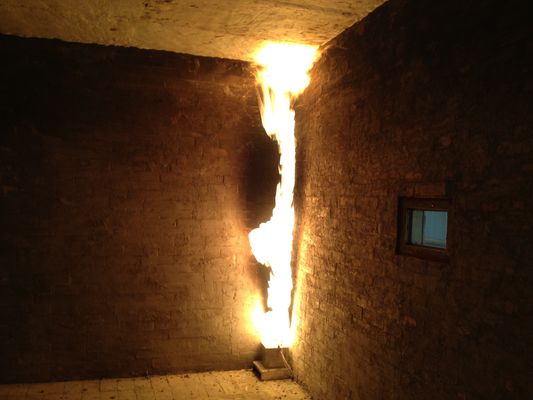

• 2.19 การจุดระเบิดของหัวเผาแซนด์บ็อกซ์ใช้วิธีการจุดระเบิดที่พื้นผิว และไม่ใช้การจุดระเบิดด้วยประกายไฟและวิธีการจุดระเบิดอื่น ๆ ที่มีอัตราความสำเร็จในการจุดระเบิดต่ำ
• 2.20 ตัวควบคุมการไหลของมวลที่นำเข้า ช่วงคือ 0g/s-7g/s ความแม่นยำในการอ่านไม่น้อยกว่า 1.5% และกำลังขับสูงสุดคือ 300KW
• 2.21 ท่อที่มีความยาว 500 มม. มีเทอร์โมคัปเปิลในตัวสามตัว และตำแหน่งการติดตั้งเทอร์โมคัปเปิลอยู่ห่างจากตัวรวบรวมอย่างน้อย 400 มม.
• 2.22 ท่อที่มีความยาว 2155 มม. ในพื้นที่การวัดที่ครอบคลุมนั้นมาพร้อมกับหัววัดความดัน เทอร์โมคัปเปิ้ลสามตัว และอุปกรณ์หัววัดตัวอย่างก๊าซ
• 2.23 ระบบเก็บตัวอย่างก๊าซไอเสีย ซึ่งประกอบด้วยตัวกรองเขม่า กับดักความเย็น เสาอบแห้ง ปั๊ม และตัวควบคุมของเหลวเสีย ควรจะสามารถรับประกันการรวบรวมตัวอย่างก๊าซไอเสียและการกำจัดของเหลวเสียอย่างมีประสิทธิผล
• 2.24 ปั๊มไดอะแฟรมนำเข้า อัตราการไหล: 33 ลิตร/นาที สุญญากาศ: 700 ㎜Hg ความดัน: 2.5 บาร์;
• 2.25 หัวกรองของตัวกรองเขม่า American PARKER ทำจาก PTFE แข็ง โดยมีวัสดุกรอง PTFE 0.5um อยู่ภายใน
• 2.26 หัวกรองของตัวกรองความชื้นทำจาก PTFE แข็งและสามารถระบายของเหลวด้านล่างผ่านกับดักได้
• 2.27 คอนเดนเซอร์ชนิดคอมเพรสเซอร์ ความเย็น 320KJ/h ความเสถียรของจุดน้ำค้าง 0.1 องศา การเปลี่ยนแปลงแบบคงที่ของจุดน้ำค้าง 0.1K เกรดการป้องกัน IP20
• 2.28 rotameter นำเข้าที่มีช่วง 0-1L/min
• 2.29 เทอร์โมคัปเปิล OMEGA สามตัว ซึ่งทั้งหมดเป็นเทอร์โมคัปเปิลชนิด K ที่หุ้มฉนวนเส้นผ่านศูนย์กลาง 0.5 มม.หน้าสัมผัสควรอยู่บนส่วนโค้งวงกลมที่มีรัศมี (87 ± 5) มม. จากแกน โดยมีมุมรวม 120 °
• 2.30 หัววัดแบบสองทางสองชุดเชื่อมต่อกับเซ็นเซอร์ความดันที่นำเข้าซึ่งมีช่วงอย่างน้อย (0-100) Pa และความแม่นยำ ±2Paเวลาตอบสนองของเอาต์พุต 90% ของเซ็นเซอร์ความดันอยู่ที่สูงสุด 1 วินาที
• 2.31 หัววัดตัวอย่างก๊าซเชื่อมต่อกับตัวควบคุมแก๊สและเครื่องวิเคราะห์ก๊าซ O2 และ CO2 ที่ทางเข้าความแม่นยำของเครื่องวิเคราะห์ออกซิเจนคือ 0.02% และเวลาตอบสนองไม่เกิน 12 วินาที
• 2.32 เครื่องวิเคราะห์ออกซิเจนที่นำเข้าควรเป็นแบบพาราแมกเนติกและสามารถวัดได้อย่างน้อย 16%-21%(V/V) 02 เวลาตอบสนองของเครื่องวิเคราะห์ออกซิเจนไม่ควรเกิน 12 วินาทีภายใน 30 นาที การดริฟท์และเสียงของเครื่องวิเคราะห์ไม่เกิน 100×10-6ผลลัพธ์ของเครื่องวิเคราะห์ไปยังระบบเก็บข้อมูลควรมีความละเอียดสูงสุด 100×10-6
• 2.33 เครื่องวิเคราะห์คาร์บอนไดออกไซด์ที่นำเข้าควรเป็นประเภท IR และสามารถวัด CO2 ได้ด้วยความเข้มข้นอย่างน้อย 0%-10% และความเป็นเส้นตรงของเครื่องวิเคราะห์ควรมีอย่างน้อย 1% ของขนาดเต็มเวลาตอบสนองของเครื่องวิเคราะห์ไม่ควรเกิน 12 วินาทีผลลัพธ์ของเครื่องวิเคราะห์ไปยังระบบเก็บข้อมูลควรมีความละเอียดสูงสุด 100×10-6
• 2.34 ระบบลดทอนแสงแบบหลอดไส้ซึ่งติดตั้งไว้ที่ท่อด้านข้างของท่อระบายควันโดยมีข้อต่อแบบยืดหยุ่นและมีอุปกรณ์ดังต่อไปนี้
• 2.35 หลอดนี้เป็นหลอดไส้และใช้ที่อุณหภูมิสี (2900±100)Kแหล่งจ่ายไฟเป็นกระแสตรงที่เสถียร และช่วงความผันผวนของกระแสอยู่ภายใน ± 0.5% (รวมถึงอุณหภูมิ ความเสถียรในระยะสั้นและระยะยาว)
• 2.36 ระบบเลนส์ ใช้ในการรวมแสงให้เป็นลำแสงคู่ขนานที่มีเส้นผ่านศูนย์กลางอย่างน้อย 20 มม.รูปล่อยแสงของตาแมวควรอยู่ที่จุดโฟกัสของเลนส์ด้านหน้า และเส้นผ่านศูนย์กลาง (d) ควรขึ้นอยู่กับทางยาวโฟกัส (f) ของเลนส์ เพื่อให้ d/f น้อยกว่า 0.04 ;
• 2.37 เครื่องตรวจจับและโพรบโฟโตไดโอดซิลิคอนนำเข้า ห้องตรวจจับตาแมวมีเสถียรภาพเชิงเส้น 0.1% ช่วงการวัด 10 บิต การตอบสนองการกระจายสเปกตรัมของโฟโตไดโอดซิลิคอนสอดคล้องกับ CIE (เส้นโค้งการส่องสว่าง) ฟังก์ชั่นมาตรฐาน V (γ) สามารถทำได้ที่ ความแม่นยำอย่างน้อย ± 5%;
• 2.38 เวลาตอบสนอง 90% ของระบบลดทอนแสงไม่ควรเกิน 3 วินาที
• 2.39 ระบบเก็บข้อมูล (ใช้ในการบันทึกข้อมูลโดยอัตโนมัติ) สำหรับ O2 และ CO2 ความแม่นยำอย่างน้อย 100 × 10-6 (0.01%) สำหรับการวัดอุณหภูมิความแม่นยำคือ 0.5 ℃ สำหรับเครื่องมืออื่น ๆ ทั้งหมดเครื่องมือเต็ม - ค่าเอาท์พุตสเกล 0.1% ของ 0.1S ตามเวลาใช้โมดูลการเข้าซื้อกิจการของ Taiwan Advantech
• 2.40 ระบบเก็บข้อมูลจะบันทึกและจัดเก็บค่าที่เกี่ยวข้องต่อไปนี้อย่างน้อยทุกๆ 3 วินาที:
• เวลา, s;
• อัตราการไหลของก๊าซโพรเพนที่ผ่านหัวเผา, mg/s;
• ความแตกต่างของความดันของหัววัดแบบสองทิศทาง Pa;
• ความเข้มข้นของ O2 (V ออกซิเจน/อากาศ V)%;
• ความเข้มข้นของ CO2 (V คาร์บอนไดออกไซด์/อากาศ V)%;
• ค่าอุณหภูมิสามจุดของพื้นที่การวัดที่ครอบคลุม K
• 2.41 ซอฟต์แวร์ทดสอบมาตรฐาน รวมถึงการสอบเทียบเซ็นเซอร์ การสอบเทียบระบบ และอินเทอร์เฟซซอฟต์แวร์สำหรับคำแนะนำทางเทคนิคต่างๆ
• แคลอรี่ใช้อะไร?
• แคลอรีมิเตอร์ถูกนำมาใช้วัดปริมาตรและความร้อนที่เกิดขึ้นในช่วงเวลาหนึ่ง.การไหลจะถูกส่งผ่านถังที่เต็มไปด้วยน้ำซึ่งทราบความจุความร้อนและน้ำหนักก่อนเริ่มการทดลอง
