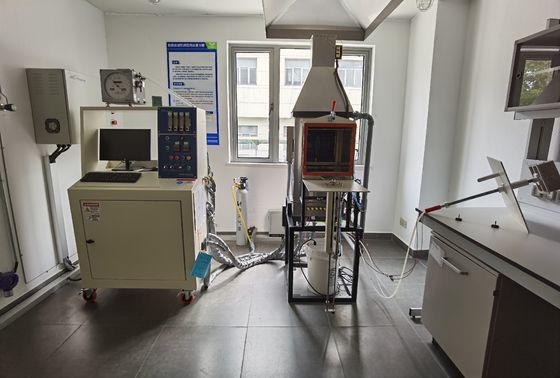

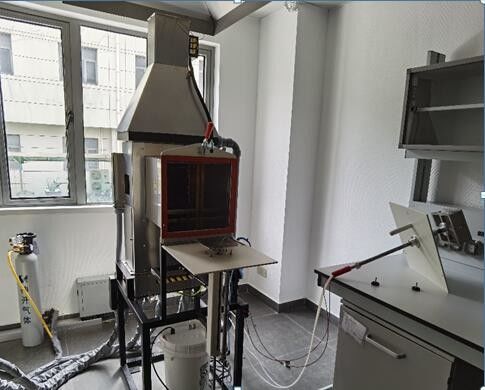

ASTM E906 FAA ห้องเผาไหม้สำหรับวัสดุอากาศยาน

ASTM E906 FAA ห้องเผาไหม้สำหรับวัสดุอากาศยาน

ASTM E906 FAA ห้องเผาไหม้สำหรับวัสดุอากาศยาน
ASTM E906 FAA Combustion Chamber For Aircraft Materials
ASTM E906 FAA ห้องเผาไหม้สำหรับวัสดุอากาศยาน
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: SKYLINE
ได้รับการรับรอง: CE
หมายเลขรุ่น: SL833
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 หน่วย
ราคา: negotiated
รายละเอียดการบรรจุ: กรณีไม้อัด
เวลาการส่งมอบ: 10 วันทำการ
เงื่อนไขการชำระเงิน: T / T, L / C, Wester N Union, MoneyGram
สามารถในการผลิต: 1 หน่วย / เดือน
ติดต่อ
รายละเอียดสินค้า
ผู้ทดสอบอัตราการปล่อยความร้อน: การทดสอบวัสดุการบิน มาตรฐาน: ASTM E906 คู่มือการทดสอบไฟวัสดุเครื่องบิน FAA บทที่ 5
แหล่งกำเนิดรังสีความร้อน: 4 Glowbars แท่งทำความร้อน อุณหภูมิโดยรอบ: 10 ℃ ถึง 35 ℃
มิติ: 760 มม. (W) x 1850 มม. x (H) x 850 มม. (D) น้ำหนัก: 218กก.
แสงสูง:

ASTM E906 ห้องเผาไหม้

,

ห้องเผาไหม้ FAA

,

เครื่องทดสอบการเผาไหม้ของ FAA

คู่มือการทดสอบไฟวัสดุอากาศยานของ FAA บทที่ 5 ผู้ทดสอบอัตราการปล่อยความร้อน



ตัวทดสอบอัตราการปล่อยความร้อน OSU.pdf

.(บทนำ)

เครื่องทดสอบนี้ใช้เพื่อเปิดเผยวัสดุภายในห้องโดยสารของเครื่องบินต่อฟลักซ์ความร้อนจากการแผ่รังสีที่ตกกระทบที่ 35 kW/m2 ซึ่งจะพิจารณาว่าวัสดุนั้นเป็นไปตามข้อกำหนด FAR 25.853[a-1] หรือไม่

เครื่องทดสอบอัตราการปล่อยความร้อน OSU ที่อนุมัติโดย FAA ของ Federal Aviation Administration ของสหรัฐอเมริกา ได้รับการออกแบบโดย Smith of Ohio State University ในปี 1972 และต่อมาได้กลายเป็นเครื่องมือทดสอบการเผาไหม้ที่กำหนดโดย FAA สำหรับทดสอบอัตราการปล่อยความร้อนของวัสดุการบินมาตรฐานการทดสอบคือ FAR Part 25 ภาคผนวก F Part IV, Airbus AITM 2.0006, โบอิ้ง BSS 7322



มาตรฐาน

FAR ส่วนที่ 25 ภาคผนวก F วิธีทดสอบส่วนที่ IV เพื่อกำหนดอัตราการปลดปล่อยความร้อนจากวัสดุในห้องโดยสารที่สัมผัสกับความร้อนที่แผ่ออกมา

คู่มือการทดสอบไฟวัสดุอากาศยานของ FAA บทที่ 5;

BSS 7322 Ohio State University การปล่อยความร้อนจากความร้อน การกำหนดมาตรฐานการสนับสนุนข้อมูลจำเพาะของโบอิ้ง

AITM 2.0006 วิธีทดสอบของแอร์บัส การหาค่าความร้อนและอัตราการปลดปล่อยความร้อนของวัสดุอากาศยาน

วิธีทดสอบมาตรฐาน ASTM E906 สำหรับความร้อนและอัตราการปล่อยควันที่มองเห็นได้สำหรับวัสดุและผลิตภัณฑ์





.(การกำหนดค่าของสินค้า)

A. หน่วยหลัก

1. หน่วยหลัก OSU (1 ชุด)

2. ระบบกระจายลม (1 ชุด)

B. อุปกรณ์เสริม

1. ชุดควบคุม (1 ชุด)

2. ระบบคอมพิวเตอร์ (1 ชุด)



.(สเปค)

A. หน่วยหลัก

1. หน่วยหลัก OSU (1 ชุด)

1) ขนาดอุปกรณ์: 760mm (W) x 1850mm x (H) x 850mm (D)

2) ห้องทดสอบ

- แหล่งความร้อนแบบแผ่รังสีและให้แน่ใจว่าความหนาแน่นของฟลักซ์ความร้อนอยู่ที่ 35±0.5kW/m2

- สิ่งนี้จะกำหนดว่าวัสดุนั้นเป็นไปตามข้อกำหนด FAR 25.853 หรือไม่

- องค์ประกอบซิลิกอนคาร์ไบด์สี่ชิ้นประเภท LL 508 มม. x 16 มม. พร้อมความต้านทานเล็กน้อย 1.4 โอห์มเป็นแหล่งความร้อนพร้อมตัวเรือนสแตนเลสทนต่อการกัดกร่อน

- แผ่นสะท้อนแสงทำจากสแตนเลสตั้งอยู่ด้านหลังองค์ประกอบ

- ด้านหน้าขององค์ประกอบคือหน้ากากรูปเพชรที่ถูกตัดทอน สร้างขึ้นจากสแตนเลส ซึ่งให้ความหนาแน่นของฟลักซ์ความร้อนที่สม่ำเสมอทั่วพื้นที่ที่ครอบครองโดยตัวอย่างแนวตั้ง 151 × 151 มม.

- หม้อแปลง 110VAC คู่ที่ 5.5kVA มีไว้สำหรับการควบคุมแยกของคู่องค์ประกอบบนและล่าง

- Wand Assembly สำหรับให้แสงสว่างแก่นักบินส่วนบนและหัวเผาสอบเทียบ

- ตัวควบคุมพลังงานทั่วโลกแบบคู่เพื่อความสะดวกในการปรับความสม่ำเสมอของฟลักซ์ความร้อน

- นักบินบนและนักบินล่าง (พร้อมการจุดระเบิดด้วยประกายไฟ) และการสอบเทียบหัวเผาก๊าซมีเทน

- เทอร์โมไพล์สำหรับการวัดอัตราการปลดปล่อยความร้อน โดยมีจุดต่อเทอร์โมคัปเปิลแบบร้อนห้าจุดในปล่องไฟและจุดต่อเทอร์โมคัปเปิลเย็นห้าจุดในช่องระบายอากาศ

3) ผู้ถือตัวอย่าง (1 ชุด)

- ผู้ถือตัวอย่างสองคน

- ที่ยึดชิ้นงานทดสอบแต่ละอันทำจากสแตนเลส

2. ระบบกระจายลม (1 ชุด)

- อุณหภูมิอากาศจะอยู่ที่ 21-24℃

- อากาศที่อัตราการไหล 0.043m3/วินาทีหรือมากกว่า

- ปากจานกลมเหลี่ยม 0.5±0.1mm

- ตั้งอยู่ในท่อกลมที่มีเส้นผ่านศูนย์กลาง 38±1mm

- ท่อร่วมจ่ายอากาศที่ฐานของส่วนเสี้ยมต้องมีช่องว่าง 48 ช่องเท่ากัน

B. อุปกรณ์เสริม

1. ชุดควบคุม (1 ชุด)

- การควบคุมอัตราการไหลสอบเทียบ

- จุดระเบิดหัวเตาล่าง

- ฟลักซ์ความร้อนสอบเทียบ : เครื่องวัดฟลักซ์ความร้อนสอบเทียบเป็นเซ็นเซอร์ฟลักซ์ความร้อนระบายความร้อนด้วยน้ำสองตัวที่จ่ายให้เพื่อวัดความหนาแน่นของฟลักซ์ความร้อนที่จุดศูนย์กลางและแต่ละมุม

2. ระบบคอมพิวเตอร์ (1 ชุด)

- ซีพียู: Pentium 4 3.0 GHz ขึ้นไป

- RAM: 512MB ขึ้นไป

- HDD: 80GB ขึ้นไป

- จอภาพ: 17“LCD หรือมากกว่า

- เครื่องพิมพ์: Laser Jet

- ซอฟต์แวร์: Windows XP ขึ้นไป



ลักษณะการทำงานของ IV:

1. ห้องทดสอบการเผาไหม้เหล็กกล้าไร้สนิมพร้อมหน้าต่างสังเกตแก้วอุณหภูมิสูง
2. แหล่งกำเนิดรังสีความร้อนคือแท่งทำความร้อน 4 แท่งแท่งเรืองแสง ซึ่งสามารถให้ฟลักซ์การแผ่รังสีความร้อน 35KW/M2
3. ตัวควบคุมอุณหภูมิ PID อิสระสองตัวใช้สำหรับควบคุมอุณหภูมิความร้อน
4. พร้อมกับอุปกรณ์ขับเคลื่อนตัวอย่างนิวแมติกอัตโนมัติและอุปกรณ์ป้องกันประตู
5. พร้อมกับหัวเตาด้านบนและหัวเตาล่างที่สามารถเคลื่อนย้ายได้
6. เครื่องวัดการไหลของโรเตอร์สามารถใช้เพื่อปรับอัตราการไหลของก๊าซของหัวเตาบนและล่าง
7. พร้อมกับอุปกรณ์เครื่องเขียนสอบเทียบ T-type ที่เคลื่อนย้ายได้และตัวควบคุมการไหล
8. ตัวควบคุมการไหลของมวลถูกนำไปใช้กับการสอบเทียบอุณหภูมิเทอร์โมไพล์โดยอัตโนมัติ
9. เครื่องวัดการไหลของความร้อนที่ระบายความร้อนด้วยน้ำมีโหมดทำความเย็นเพื่อวัดฟลักซ์การแผ่รังสีความร้อนของพื้นผิวไฟ
10. อุปกรณ์ควบคุมอุณหภูมิอากาศสามารถให้อุณหภูมิคงที่และอากาศไหลสำหรับห้องทดสอบ
11. เครื่องวัดอัตราการไหลปากใช้เพื่อวัดแรงดันการไหลเข้าสู่ถังทดสอบ
12. ติดตั้งระบบเก็บข้อมูลและซอฟต์แวร์ทดสอบมาตรฐานการปล่อยความร้อน

วี.(หมายเหตุ)

1. การรับประกัน: หนึ่งปี

2. ติดตั้งและฝึกอบรมโดยวิศวกร

3. คู่มือและคู่มือซอฟต์แวร์

4. ยูทิลิตี้: จัดเตรียมโดยผู้ใช้ปลายทาง



วีฉันข้อกำหนดในการติดตั้ง

เงื่อนไขการติดตั้ง

2.1 ติดตั้งภายใน ขนาด 760mm*1850mm*850mm

2.2 แหล่งจ่ายไฟ: 220V60A;

2.3 แก๊ส: มีเทน ความบริสุทธิ์ 99% ขึ้นไป

2.4 ก๊าซเสริม: อุณหภูมิคงที่และก๊าซไหลคงที่



โปรดคลิกลิงก์ด้านล่างเพื่อตรวจทานวิดีโอแสดงวิธีการติดตั้งตัวอย่าง

https://youtu.be/FFNmyXmYtJM



วิธีการติดตั้งตัวดันตัวอย่าง

https://youtu.be/FqhM6OvhjsE



อัตราการปลดปล่อยความร้อนคืออะไร?

อัตราการปลดปล่อยความร้อน (HRR) isอัตราที่ไฟปล่อยพลังงาน- เรียกอีกอย่างว่าอำนาจHRR วัดเป็นหน่วยวัตต์ (W) ซึ่งเป็นหน่วยระบบสากลเท่ากับหนึ่งจูลต่อวินาที
