| ชื่อแบรนด์: | SKYLINE |
| หมายเลขรุ่น: | SL-FL080 |
| MOQ: | 1 หน่วย |
| ราคา: | negotiated |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Wester N Union |
| ความสามารถในการจัดหา: | 1 หน่วย / เดือน |

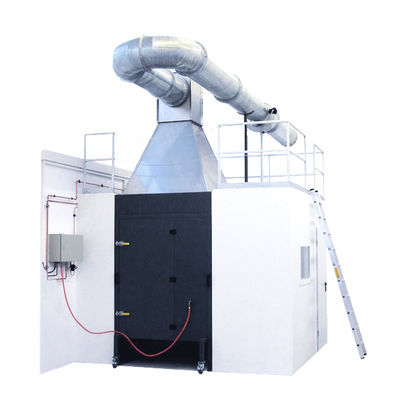

EN13823 อุปกรณ์ทดสอบการติดไฟแบบรายการเผาไหม้เดี่ยว (SBI)
คำอธิบายเครื่องมือ
เหมาะสำหรับการทดสอบการทนไฟของวัสดุก่อสร้าง / ผลิตภัณฑ์ในการทดสอบรายการเผาไหม้เดี่ยว (SBI) การตอบสนองต่อการทดสอบไฟสำหรับผลิตภัณฑ์ก่อสร้าง – ผลิตภัณฑ์ก่อสร้างยกเว้นวัสดุปูพื้น ที่สัมผัสกับการโจมตีด้วยความร้อนจากรายการเผาไหม้เดี่ยว
คุณสมบัติ:
1. ส่วนประกอบหลักของเครื่องเป็นส่วนประกอบนำเข้า เช่น อุปกรณ์วิเคราะห์ก๊าซคาร์บอนไดออกไซด์ ออกซิเจน
2. รูปแบบอินเทอร์เฟซการทำงานและประสิทธิภาพเทียบเท่ากับ FTT ของสหราชอาณาจักร ประสิทธิภาพบางส่วนดีกว่า
3. บำรุงรักษาง่าย รวดเร็ว การเปลี่ยนอะไหล่ในภายหลังเมื่อเทียบกับ FTT ต่ำกว่า 50% ถึง 70% จะไม่มีปัญหาการบำรุงรักษา
4. พร้อมตู้ควบคุมแบบบูรณาการนำเข้า
ข้อมูลจำเพาะ

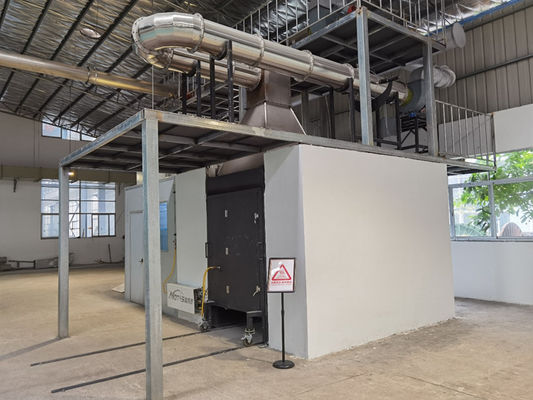

1. ส่วนประกอบ: อุปกรณ์ทดสอบนี้ประกอบด้วยห้องปฏิบัติการเผาไหม้ ห้องควบคุม รถเข็นขนาดเล็ก 2 คัน ท่อไอเสีย โครงยึด ระบบรวบรวมก๊าซไอเสีย อุปกรณ์ระบบวัดแบบบูรณาการ อุปกรณ์รวบรวมและวิเคราะห์ข้อมูล อุปกรณ์ควบคุมการจ่ายก๊าซ
2. ห้องเผาไหม้: ยาว (3.0 ± 0.2) ม. × กว้าง (3.0 ± 0.2) ม. × สูง (2.4 ± 0.1) ควรทำในอิฐ3. ประกอบด้วยอิฐและแผ่นแคลเซียมซิลิเกต A1 ประกอบเป็นห้องเผาไหม้มาตรฐาน เตาเผาควรติดตั้งในพื้นที่เฉพาะ
4. ด้านบนของห้องมีฝาครอบรวบรวมและท่อควันเชื่อมต่อกับท่อเก็บตัวอย่าง ความร้อนที่ปล่อยออกมาจากการเผาไหม้และผลิตภัณฑ์จากการเผาไหม้ของตัวอย่างจะถูกปล่อยออกจากท่อไอเสียระหว่างการทดสอบ
5. ห้องเผาไหม้ที่ผนังด้านหนึ่งมีช่องเปิด เพื่อให้รถเข็นขนาดเล็กเข้าได้ ด้านล่างของรถเข็นอากาศจะไหลออกตามธรรมชาติ พื้นที่ว่าง; แผ่นทดสอบแนวตั้งทั้งสองด้านของพื้นผิวด้านหน้าของทั้งสองด้านมีช่องสังเกตการณ์
6. แหล่งกำเนิดประกายไฟ วางอยู่บนรถเข็นที่มุมแนวตั้งของหัวเผาแบบกล่องทรายโพรเพน 31KW (ความยาวด้าน 250 มม. สูง 80 มม.)
7. ตำแหน่งของรถเข็นคือการวางช่องเปิดของรถเข็นที่ด้านหลังของรถเข็นให้ปิดช่องเปิดในผนังห้องเผาไหม้พอดี เพื่อกระจายการไหลของอากาศอย่างสม่ำเสมอตามพื้นห้องเผาไหม้ แผ่นเจาะรู (เจาะรู) จะถูกจัดวางไว้ที่ช่องอากาศเข้าที่ด้านล่างของรถเข็น เส้นผ่านศูนย์กลาง 8 มม. พื้นที่เปิดคิดเป็น 60% ของพื้นที่ทั้งหมด)
8. พร้อมอุปกรณ์จับยึดที่ปรับได้ การบรรจุและถอดตัวอย่างทำได้สะดวกมาก
9. หัวเผาแบบกล่องทราย: อันหนึ่งอยู่บนพื้นรถเข็น (หัวเผาหลัก) อีกอันยึดอยู่กับเสาโครง ก๊าซโพรเพนผ่านหัวเผาแบบกล่องทรายและให้ความร้อนออก 30.7 ± 2.0kW
การวัดออกซิเจน:
SIEMENSเครื่องวิเคราะห์ช่วงการวัด
| 0-10% | สัญญาณออก |
| 4-20mA | เวลาตอบสนอง T90 |
| ≤2S; | อุณหภูมิแวดล้อม |
| 0-45 ℃ | ความชื้นสัมพัทธ์ |
| <90% (ไม่ควบแน่น) | ความเป็นเชิงเส้น |
| <± 0.1% O2 | การดริฟท์ศูนย์ |
| ≤2% / สัปดาห์ | ความสามารถในการทำซ้ำ |
| <± 1% โครงสร้างภายในของตู้ควบคุม | การวัดคาร์บอนไดออกไซด์ (CO2) |
| ช่วงการวัด | |
| 0-10% | ความสามารถในการทำซ้ำ |
| <± 1% โครงสร้างภายในของตู้ควบคุม | การดริฟท์ศูนย์ |
| ≤2% / สัปดาห์ | ความเบี่ยงเบนความเป็นเชิงเส้น |
| ≤2% / สัปดาห์ | ความเบี่ยงเบนความเป็นเชิงเส้น |
| <± 1% | เวลาตอบสนอง |
| T90≤2 วินาที | ระบบเก็บข้อมูลบันทึกสามารถรวบรวมความเข้มข้นของออกซิเจน ความเข้มข้นของคาร์บอนมอนอกไซด์ อุณหภูมิ ความหนาแน่นของควัน อัตราการปล่อยความร้อน อัตราการสูญเสียมวล ฯลฯ สามารถจัดเก็บได้ |
มาตรฐานการทดสอบ
EN 13823
การตอบสนองต่อการทดสอบไฟสำหรับผลิตภัณฑ์ก่อสร้าง – ผลิตภัณฑ์ก่อสร้างยกเว้นวัสดุปูพื้น ที่สัมผัสกับ
การโจมตีด้วยความร้อนจากรายการเผาไหม้เดี่ยว
EN 13501-1
การจำแนกประเภทไฟของผลิตภัณฑ์ก่อสร้างและองค์ประกอบอาคาร
ผู้จำหน่ายจะต้องจัดเตรียมเอกสารการปฏิบัติตามและใบรับรอง
ขอบเขตการจัดหา
ระบบ SBI ที่สมบูรณ์จะต้องรวมถึง:
ห้องทดสอบ SBI
- ห้องทดสอบที่สมบูรณ์ตามข้อกำหนด EN 13823
- โครงสร้างไม่ติดไฟ
- เหมาะสำหรับการติดตั้งชิ้นงานรูปตัว L
- ขนาดภายในตามข้อกำหนดมาตรฐาน
- ประตูทางเข้าและหน้าต่างสังเกตการณ์
- ระบบยึดชิ้นงาน
⸻
3 .ระบบหัวเผา
ระบบจะต้องรวมถึง:
การวัดการปล่อยความร้อน
- ระบบจ่ายก๊าซโพรเพน
- ระบบสอบเทียบหัวเผา
- ตัวควบคุมแรงดันก๊าซ
- การวัดและควบคุมการไหลของก๊าซ
- ระบบปิดฉุกเฉิน
กำลังหัวเผาที่ต้องการ: ประมาณ 30 kW
5 .ระบบวัดและวิเคราะห์
ระบบจะต้องรวมถึง:
การวัดการปล่อยความร้อน
พารามิเตอร์ที่ต้องการ:
- อัตราการผลิตควัน (SMOGRA)
- การปล่อยความร้อนทั้งหมด (THR600s)
- การคำนวณ FIGRA
การวัดควัน
พารามิเตอร์ที่ต้องการ:
- อัตราการผลิตควัน (SMOGRA)
- การผลิตควันทั้งหมด (TSP600s)
การวิเคราะห์ก๊าซ
ต้องการ:
- เครื่องวิเคราะห์ออกซิเจน (O₂)
⸻เครื่องวิเคราะห์คาร์บอนไดออกไซด์ (CO₂)
- 6 .ระบบเก็บข้อมูล
ซอฟต์แวร์จะต้องจัดให้มี:
- การตรวจสอบแบบเรียลไทม์
- การบันทึกข้อมูลอัตโนมัติ
- การสร้างรายงานการทดสอบ
- กราฟอุณหภูมิ-เวลา
- กราฟ HRR
- กราฟควัน
- การคำนวณอัตโนมัติของ:
- FIGRA
- THR600s
- SMOGRA
-TSP600s
อัตราการสุ่มตัวอย่างขั้นต่ำ: ≤ 10 Hz
