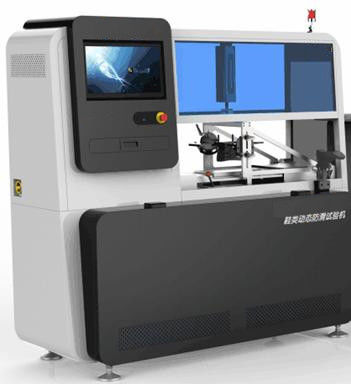

GB / T 3903.6-2017 อุปกรณ์ทดสอบรองเท้า 1500W สำหรับการทดสอบประสิทธิภาพการป้องกันการลื่นไถลแบบไดนามิก

เครื่องทดสอบการลื่นแบบไดนามิกของรองเท้า

ใช้

ใช้สำหรับการทดสอบประสิทธิภาพป้องกันการลื่นไถลแบบไดนามิกของทั้งรองเท้าหรือพื้นรองเท้า

มาตรฐาน

GB/T 3903.6-2017, GB/T 28287-2012, EN 13287-2012, ASTM F2913-2011 (ASTM F1677-2005), SATRA TM 144, EN ISO 20345, GB 21148:2020, GB 20265: 2019, QB/ T 4549:2013,QB/T 4552-2020,QB/T 4553:2013,QB/T 4556:2013,QB/T 5300-2018,QB/T 5301-2018,QB/T 5412-2019,QB/T 5541-2020；

หลักการ

ใช้น้ำหนักที่กำหนดผ่านสื่อต่างๆ (แผ่นสแตนเลส กระเบื้องเซรามิก หรือตามที่ระบุ)กำหนดจำนวนที่ระบุและความเร็วของแรงเสียดทานเพื่อวัดค่าสัมประสิทธิ์แรงเสียดทานของพื้นรองเท้าเพื่อกำหนดความต้านทานการลื่นของรองเท้า

รายการทดสอบ:สลิปส้นข้างหน้า

สลิปหน้าหลัง

ไปข้างหน้าสลิปแบน

ข้อมูลจำเพาะ

1. แรงดันแนวตั้ง: 0 ～ 1,000N;

2. ความตึงเครียดในแนวนอน: 0 ～ 1,000N;

3. ทดสอบความเร็ว: (0 ~ 0.3±0.03) m/s ปรับ;

4. จังหวะของแผ่นเคลื่อนย้ายได้: 0 ～ 200mm;

5. เวลาติดต่อคงที่: 0～5s;

6. อุปกรณ์ยึดรองเท้ามีอายุการใช้งาน: 0~30;

7. เซ็นเซอร์แนวตั้ง: 1KN หนึ่ง (ประเภทแผ่นญี่ปุ่น NTS);

8. เซ็นเซอร์ระดับ: 1KN สอง (ประเภทดิสก์ NTS ของญี่ปุ่น);

9. ความแม่นยำ: ±0.5%;

10. ความแม่นยำในการควบคุมแรงดันในแนวตั้ง: ±1%;

11. เวลาควบคุมแรงดันแนวตั้ง: 0 เพื่อตั้งค่า น้อยกว่า 0.2 วินาที;

12. ตัวลดดาวเคราะห์: อัตราส่วนการลดลงคือ 1:15 และการทำงานมีเสียงรบกวนต่ำ

13. ใช้รางนำเชิงเส้นที่มีความแม่นยำ

14. คลัตช์เบรก: ไต้หวัน R&D;

15. สายพานไทม์มิ่งเกียร์: เกาหลีใต้ซัมซุง;

16. Displacement sensor: ความแม่นยำของ Japan Rheinland 0.001mm;

17. โต๊ะทำงาน: 600*320 มม. (ทำจากสแตนเลส);

18. มอเตอร์ควบคุม: เซอร์โวมอเตอร์ญี่ปุ่น Panasonic 750W;

19. ระบบแรงดัน: ใช้การควบคุมวาล์วสัดส่วน SMC ของญี่ปุ่น การตั้งค่าคอมพิวเตอร์ แรงดันอัตโนมัติ

20. ชั้นวางตัวอย่าง: ทำจากอลูมิเนียมอัลลอยด์

21. ระบบควบคุม + ซอฟต์แวร์: ระบบดึงข้อมูลความเร็วสูงและซอฟต์แวร์ทดสอบพิเศษที่พัฒนาโดย Hengyu Company วิธีการทดสอบในตัว เช่น EN 13287, SARM 144, ASTM F2913, GB/T3903.6 เป็นต้น สามารถเรียกได้โดยตรง

22. กระบอกสูบบังคับ: กระบอกสูบ SMC;

23. อุปกรณ์ป้องกัน: การป้องกันการรั่วไหล, การป้องกันแรงดันเกิน, การป้องกันขีด จำกัด จังหวะบัฟเฟอร์ของอากาศการป้องกันสวิตช์หยุดฉุกเฉิน

24. เกจวัดมุมลิ่ม: 7° และ 5°;

25. ลมอัด: ขั้นต่ำ 6 บาร์ พร้อมอุปกรณ์ทำความสะอาดหลังการเจียร (ปืนฉีดลม)

26. เครื่องมือนี้มีชั้นวางโหลดเร็วแบบพับได้ครั้งสุดท้าย

ขนาด (ยาว*กว้าง*สูง ซม.): 192*81*175;

น้ำหนัก(กก.):300;

ข้อกำหนดในการติดตั้ง:

1. แหล่งจ่ายไฟ: AC 220V 50Hz 1500W;

2. สิ่งแวดล้อม: 23±2℃, 50%±5%;

3. การดำเนินการ: ลงจอด;

4. ข้อกำหนดของแก๊ส: อากาศอัด

รายการบรรจุภัณฑ์

• ล. 1 เจ้าภาพ;
• l รองเท้าสปริง 1 คู่ (40, 41, 42, 43, 44) สำหรับรองเท้าแบบพับได้พิเศษทั้งตัว (สำหรับติดตั้งรองเท้าทั้งหมดหรือตัวอย่างทดสอบพื้นรองเท้า)
• l ชั้นวางโหลดเร็วแบบพับได้หนึ่งอันสุดท้าย;
• l EN 13287 ขาเทียมแบบกลไก (4 ชิ้น/เซ็ต สำหรับการติดตั้งขนาดรองเท้าต่ำกว่า 250)
• l 5 องศา, บล็อกมุมลิ่ม 7 องศา (สำหรับการตั้งค่ามุมรองเท้า);
• l บล็อกยางมาตรฐาน EN 13287 1 ชิ้น (ใช้สำหรับสอบเทียบกระเบื้องและเครื่องมือ);
• l 1 แท่นทดสอบกาวมาตรฐาน (ใช้สำหรับสอบเทียบกระเบื้องและเครื่องมือ);
• ล. 1 บล็อกบดพื้นรองเท้า;
• l เครื่องเจียรและล้าง (ปืนฉีดลม)
• l P400 กระดาษทรายซิลิกอนคาร์ไบด์ 1 แพ็ค (50 แผ่น);
• l 2 GB/T 3903.6:2017 แผ่นกระจกมาตรฐาน;
• l 1 ชุดของกระเบื้องเซรามิกมาตรฐาน EN 13287 (อิฐสีเทาที่ผลิตในสหราชอาณาจักร, สื่อทางเท้ามาตรฐาน SRA);
• l แผ่นเหล็กทดสอบสแตนเลส EN 13287 1 ชิ้น (สื่อทางเท้ามาตรฐาน SRB);
• กระเบื้องมาตรฐาน l3 (อิฐแดงอังกฤษ, SATRA TM 144, ASTM F2913 สื่อทางเท้า);
• l SATRA TM 144, ASTM F2913 1 ชิ้น (5, 7) สำหรับบล็อกมุมการติดตั้งของแผ่นไม้อัดสำหรับรองเท้า
• ล. โซเดียมลอริลซัลเฟต 2 ขวด (เตรียมไว้สำหรับการทดสอบกระเบื้อง SRA บนถนนเปียกและลื่น)
• ล. สารละลายกลีเซอรีนมาตรฐานน้ำ 1 ขวด กลีเซอรีนธรรมดา 2 ขวด (เตรียมสำหรับการทดสอบแผ่นเหล็กสแตนเลส SRB บนถนนเปียกและลื่น)
• l กาวซุปเปอร์นำเข้า 1 ม้วน (แรงยึดเกาะสูง กาวจะไม่ติดหลังจากฉีกออก ใช้สำหรับกาวมาตรฐาน พื้นรองเท้า ผิวท้องฟ้า ฯลฯ)
• ล. 1 เครื่องทดสอบความหยาบ (เพื่อตรวจจับความหยาบของกระเบื้องและแผ่นสแตนเลส);
• l เครื่องอัดอากาศแบบเงียบหนึ่งเครื่อง
• l คอมพิวเตอร์หนึ่งเครื่องและเครื่องพิมพ์หนึ่งเครื่อง
