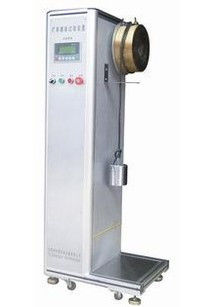

อุปกรณ์ทดสอบ Luminaries IEC 60598-2-21 Binding Appratus สำหรับ Rope Light

IEC 60598-2-21 21.7เครื่องผูกไฟเชือก

ภาพรวมของอุปกรณ์:

อุปกรณ์ทดสอบขดลวดเกลียวของโคมไฟทำขึ้นเพื่อให้เป็นไปตามข้อกำหนดการทดสอบในบทที่ 6.14 ของมาตรฐาน IEC 60598-2-20: 2002 และ GB7000.9-2008 และข้อกำหนดของรูปที่ 3 อุปกรณ์นี้ส่วนใหญ่ตรวจสอบว่าสายไฟที่ปิดสนิทมี ความแข็งแรงทางกลเพียงพอ

ตู่เขาพารามิเตอร์ทางเทคนิคหลัก:

ตรวจสอบคุณสมบัติของสายไฟแบบแข็งโดยทำการทดสอบซ้ำตามรายการด้านล่างเป็นเวลา 45 ครั้ง

A) ความตึง 60n ไม่ได้ถูกนำไปใช้กับปลายท่ออย่างกะทันหันและคงอยู่เป็นเวลา 1 นาที

B) แรงบิด 0.15 N·m ถูกนำไปใช้กับปลายท่อในทิศทางที่ไม่เอื้ออำนวยที่สุด (เมื่อไม่แน่ใจให้เลือก) และใช้เวลา 1 นาที(ต้องใช้อุปกรณ์แรงบิด)

คุณสมบัติของสายไฟอ่อนจะถูกตรวจสอบโดยการทดสอบเพิ่มเติมต่อไปนี้กับอุปกรณ์นี้หลังจากการทดสอบ A และ B ข้างต้น

การทดสอบ: ใช้แรงดึง 60N และม้วนสายยางเข้าไปในกระบอกสูบที่มีเส้นผ่านศูนย์กลาง 250 มม.เวลาม้วนและอุณหภูมิแวดล้อมของการทดสอบต้องเป็นดังนี้

—สายไฟ IP20 ที่ 25 ℃ 5 ℃ เป็นเวลา 10 ครั้ง

—10 ครั้งที่ 25 ℃ 5 ℃ สำหรับสายไฟที่สูงกว่า —IP20

จากนั้น -15℃ 5℃ เป็นเวลา 10 ครั้ง

วัสดุ: อลูมิเนียมหล่อ;

เส้นผ่าศูนย์กลางไม้กลม: Ø250mm;;

น้ำหนัก: 60N, 1;

โหมดทดสอบ: ไฟฟ้า;

เวลาทดสอบ: สามารถตั้งค่าล่วงหน้าได้ 1-99999 ครั้ง
