100V 50A โมดูลแบตเตอรี่ & ระบบตรวจสอบ PACK อุปกรณ์ทดสอบในห้องปฏิบัติการ

โมดูลแบตเตอรี่ 100V, 50A และระบบตรวจสอบ PACK

รายละเอียดสินค้าของอุปกรณ์ทดสอบในห้องปฏิบัติการ:

1. การทดสอบการจำลองแบตเตอรี่พลังงาน การทดสอบตัวคูณ

2. การทดสอบวงจรชีวิต

3, พลังงาน, ความจุและการทดสอบพลังงาน

4, การจัดกลุ่มแบตเตอรี่แบบเสมือน: การชาร์จและการคายประจุที่เหมาะสม, การทดสอบความสอดคล้องของแบตเตอรี่และการประเมิน

5, การทดสอบความสามารถในการชาร์จและการคายประจุแบบทวีคูณสูง

6, แบตเตอรี่พลังงานและการทดสอบโมดูลชุดแบตเตอรี่เก็บพลังงาน: แรงดันไฟฟ้าเซลล์เดียว, การตรวจสอบอุณหภูมิเซลล์เดียว (อุปกรณ์ไฟฟ้าแรงสูง)

คุณสมบัติการทำงาน (บางฟังก์ชั่นต้องมีการปรับแต่ง):

1, แพลตฟอร์มการทดสอบการชาร์จ / การคายประจุประสิทธิภาพสูงที่พัฒนาขึ้นโดยเฉพาะสำหรับโมดูลแบตเตอรี่ความหนาแน่นสูง (แพ็ค)

2 โดยใช้การออกแบบโมดูลแยกความถี่สูงแบบแยกความถี่สูงแบบ AC/DC และ DC/DC แบบสองขั้นตอน รวมกับดริฟท์อุณหภูมิต่ำ ชิปแปลงอนาล็อกเป็นดิจิตอล ADC แบบหลายช่องสัญญาณประสิทธิภาพสูงแบบหลายช่องสัญญาณ ความแม่นยำในสถานะคงตัวสูงกว่า อุปกรณ์ดั้งเดิม

3, ความหนาแน่นพลังงานสูงของระบบพร้อมการรวมหลายช่องสัญญาณและฟังก์ชั่นการกู้คืนพลังงาน

4, การทำงานของ HMI, การสอบเทียบอัตโนมัติอัจฉริยะที่สำคัญอย่างหนึ่ง

5, การปรับตัวของ BMS หลายตัว, รองรับการชาร์จ / คายประจุพอร์ตเดียวกัน / ต่างกัน, รองรับรีเลย์ / MOS BMS scheme;รองรับส่วนขยายการสื่อสาร CAN และ RS485 อิสระรองรับฟังก์ชั่นการกำหนดค่า DBC

6, การควบคุมระยะไกลของคอมพิวเตอร์ส่วนบนผ่านอีเธอร์เน็ต, การเชื่อมต่อแบบขนานของช่องสัญญาณ, รองรับการจำลองพัลส์และสภาพการทำงาน

7, การออกแบบส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร, ฟังก์ชั่นระบบที่ง่ายและใช้งานง่าย;รองรับการตั้งค่าแบบกำหนดเองจำนวนหนึ่งพร้อมกับบริการเตือนความจำอัตโนมัติสอบเทียบปกติ

คำอธิบายระบบของอุปกรณ์ทดสอบในห้องปฏิบัติการ

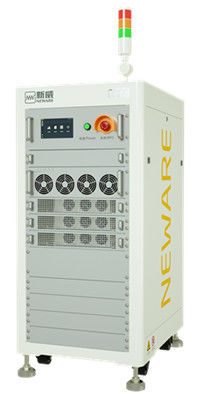

ระบบการทดสอบโมดูลและแพ็ค CE-6000 เป็นอุปกรณ์ชาร์จ/คายประจุที่มีความแม่นยำสูงที่พัฒนาขึ้นสำหรับการทดสอบก้อนแบตเตอรี่กำลังสูง โดยมีความเร็วในการตอบสนองแบบไดนามิกสูง ความแม่นยำที่เสถียรสูง การกำหนดค่าที่ยืดหยุ่นของช่องสัญญาณหลายช่อง ฯลฯ รองรับการทดสอบชีพจร การทดสอบวงจรชีวิต และการทำงาน การทดสอบการจำลองสภาพระบบนี้มีฟังก์ชันอินพุตและกู้คืนพลังงานหลายช่องสัญญาณ ซึ่งสามารถประหยัดพลังงานไฟฟ้าจำนวนมากที่ใช้ไปในระหว่างกระบวนการชาร์จและการคายประจุใช้โทโพโลยีการแปลง DC ความถี่สูงแบบสองทิศทาง รวมกับชิปตัวแปลง AD 24 บิตหลายช่องสัญญาณประสิทธิภาพสูง พร้อมความละเอียดในการสุ่มตัวอย่างที่สูงกว่าอุปกรณ์ช่วงเดียวแบบเดิม

โมดูล AC-DC สามเฟส

• การออกแบบฟรีสามเฟสเป็นศูนย์: ใช้การออกแบบขั้นสูงแบบไม่มีศูนย์สามเฟสขั้นสูง และแรงดันบัสมีความเสถียรผ่านวงจร PFC บริดจ์สามเฟสที่ครบถ้วนและเชื่อถือได้เพื่อตอบสนองความต้องการสำหรับการตอบสนองอย่างรวดเร็ว
• พลังงานสูงและฮาร์มอนิกต่ำ: ตัวประกอบกำลังแบบสองทิศทาง>0.99, ฮาร์มอนิกกระแสต่ำ <5%, ปรับให้เข้ากับกริดพลังงานที่รุนแรงต่างๆ และอินเวอร์เตอร์เชื่อมต่อกับกริดได้อย่างน่าเชื่อถือ
• การออกแบบสวิตช์แบบนุ่มนวล: ผสมผสานกับการออกแบบสวิตช์แบบอ่อนที่เป็นผู้ใหญ่และยอดเยี่ยม การแยกความถี่สูงแบบสองทาง การไหลของพลังงานแบบสองทาง ประสิทธิภาพสูงและการอนุรักษ์พลังงาน และความหนาแน่นของพลังงานสูง
• ความเข้ากันได้ที่แข็งแกร่ง: ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ยอดเยี่ยม โมดูลที่เชื่อถือได้และมีประสิทธิภาพมากขึ้น

โมดูล DC-DC แบบสองทิศทาง

• ใช้วงจร BUCK-BOOST: ใช้วงจร BUCK-BOOST ที่มีประสิทธิภาพและเชื่อถือได้เพื่อให้ตอบสนองต่อการชาร์จและการคายประจุอย่างรวดเร็ว
• การออกแบบตัวกรอง LCL ประสิทธิภาพสูง: รวมกับวงจรกรอง LCL ประสิทธิภาพสูง ระลอกคลื่นต่ำ ความแม่นยำสูง ควบคุมแต่ละช่องอย่างอิสระ รองรับการเชื่อมต่อแบบขนานช่อง/โมดูล
• ตรงตามข้อกำหนดการทดสอบที่แตกต่างกัน: โทโพโลยีรองรับการเปลี่ยนแปลงที่ยืดหยุ่น และสามารถขยายให้เข้ากันได้กับพอร์ตการชาร์จและการคายประจุที่แตกต่างกัน และการปล่อยแรงดันลบเป็นศูนย์เพื่อให้เป็นไปตามข้อกำหนดการทดสอบแบตเตอรี่ต่างๆ

รายการอุปกรณ์เสริม

การจัดการและวิเคราะห์ข้อมูล

ข้อกำหนดการกำหนดค่าของระบบคอมพิวเตอร์ส่วนบน

การบำรุงรักษาอุปกรณ์ของอุปกรณ์ทดสอบในห้องปฏิบัติการ
