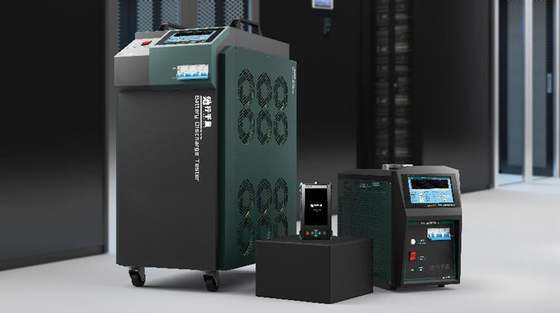

100V/50A-Battery Charge & Discharge Tester อุปกรณ์ทดสอบในห้องปฏิบัติการ

รายละเอียดสินค้าของอุปกรณ์ทดสอบในห้องปฏิบัติการ

เครื่องทดสอบการประจุ/การคายประจุของแบตเตอรี่เป็นเครื่องมือทดสอบประสิทธิภาพสูงที่พัฒนาขึ้นใหม่โดยบริษัทของเรา เพื่อแก้ปัญหาการทดสอบการคายประจุของแบตเตอรี่อย่างรวดเร็ว การทดสอบความจุคงเหลือของก้อนแบตเตอรี่ การตรวจสอบหน่วยเดียว และการบำรุงรักษารายวันของแบตเตอรี่เครื่องมือนี้ใช้เทคโนโลยีการควบคุมการชาร์จและการคายประจุขั้นสูงในประเทศและต่างประเทศ และได้รับการออกแบบมาเป็นพิเศษสำหรับการทดสอบการชาร์จแบตเตอรี่ การคายประจุ การชาร์จแบบวนซ้ำ และการคายประจุตามลักษณะการชาร์จและการคายประจุของแบตเตอรี่ตะกั่วกรดและลิเธียมผู้ทดสอบสามารถตรวจสอบแรงดันแบตเตอรี่ กระแสไฟออก ระยะเวลาการคายประจุ ความสามารถในการคายประจุ และพารามิเตอร์อื่นๆ ในระหว่างกระบวนการคายประจุแบบเรียลไทม์เครื่องมือนี้ใช้ระบบปฏิบัติการอัจฉริยะแบบฝังตัวและรองรับการส่งข้อมูลแบบไร้สายเพื่อให้ทราบถึงเครือข่ายของการทดสอบแบตเตอรี่ ซึ่งทำให้การบำรุงรักษาและการจัดการชุดแบตเตอรี่ง่ายขึ้นและเป็นวิทยาศาสตร์มากขึ้น ซึ่งจะช่วยยืดอายุการใช้งานของก้อนแบตเตอรี่สามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การสื่อสาร พลังงานไฟฟ้า หอ ผู้ผลิตแบตเตอรี่ บริษัทยานยนต์พลังงานใหม่ รถไฟ รถไฟใต้ดิน ปิโตรเคมี ฯลฯ ด้วยข้อดีของการใช้งานง่ายและการชาร์จและการคายประจุที่ปลอดภัย จึงเป็นการทดสอบในอุดมคติ เครื่องมือสำหรับการทดสอบการทำงานของระบบ DC และการบำรุงรักษา

คุณสมบัติผลิตภัณฑ์ของอุปกรณ์ทดสอบในห้องปฏิบัติการ

• การปลดปล่อยผลิตภัณฑ์โดยใช้ตัวต้านทานค่าสัมประสิทธิ์อุณหภูมิบวกโพลีเมอร์ (ค่าสัมประสิทธิ์อุณหภูมิบวกของพอลิเมอร์) เรียกว่า PTC อุปกรณ์สามารถมีบทบาทป้องกันในวงจรเมื่อกระแสไฟกระชากมากเกินไป อุณหภูมิสูงเกินไป มีกระแสเกิน (เช่น ลัดวงจร) ตัวเอง - ฟังก์ชันป้องกัน ค่าความต้านทานกระแสเกินเพิ่มขึ้นอย่างรวดเร็ว เพื่อจำกัดกระแสเพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบในวงจรเมื่อลบข้อบกพร่อง อุณหภูมิของอุปกรณ์ PTC จะลดลงโดยอัตโนมัติและกลับสู่สถานะความต้านทานต่ำ โดยมีปัจจัยด้านความปลอดภัยสูง หลีกเลี่ยงปรากฏการณ์ร้อนแดงและการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่งขึ้น ทำให้กระบวนการทดสอบการปลดปล่อยทั้งหมดปลอดภัยและมีเสถียรภาพมากขึ้น
• บอร์ดควบคุมหลักใช้ซีพียู ARM ประสิทธิภาพสูง STMicroelectronics ที่นำเข้า: ประสิทธิภาพการทำงานที่มั่นคง ความถี่สูง ทรงพลัง การออกแบบซ้ำซ้อนของ CPU แบบคู่ในกระบวนการปลดปล่อย CPU หลักรับผิดชอบการทำงานและการประมวลผลคำสั่ง CPU รองรับผิดชอบ การตรวจสอบสัญญาณเตือนและการควบคุมกระบวนการ เมื่อเกิดสถานการณ์ฉุกเฉิน CPU หลักและรองจะทำหน้าที่ CPU หลักรับผิดชอบในการคำนวณและประมวลผลคำสั่ง ในขณะที่ CPU สำรองมีหน้าที่ตรวจสอบสัญญาณเตือนและควบคุมกระบวนการในกรณีฉุกเฉิน CPU หลักและรองจะล็อกเอาต์พุตพร้อมกัน

รูปที่ 1 การวาดภาพทางกายภาพของโปรเซสเซอร์คณะกรรมการควบคุม

• หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว: LCD ความละเอียดสูงขนาด 7 นิ้วที่มีความละเอียด 1024x800 สามารถใช้เพื่อแสดงฮิสโตแกรม ตาราง กราฟ รายงานข้อมูล เอกสารช่วยเหลือ ฯลฯ ได้ แผงสัมผัสเป็นฟิล์มคอมโพสิตหลายชั้นเกรดทหาร แผงสัมผัสแบบต้านทานพร้อมความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง เหมาะอย่างยิ่งสำหรับการรบกวนทางแม่เหล็กไฟฟ้าและการรบกวนของพัลส์ชั่วคราวที่สร้างโดยโรงไฟฟ้า ห้องแบตเตอรี่ และอุปกรณ์ชาร์จความถี่สูงการทำงานของเมนูและการสลับหน้าสามารถทำได้โดยตรงผ่านหน้าจอสัมผัส และการทำงานทั้งหมดทำได้ง่ายและชัดเจน​
• มันมีฟังก์ชั่นของเทมเพลตที่ตั้งไว้ล่วงหน้าของพารามิเตอร์การชาร์จและการคายประจุ: เทมเพลตพารามิเตอร์ทดสอบที่ใช้กันทั่วไปหกแบบมีในตัว และข้อมูลเทมเพลตสามารถบันทึกได้หลังจากไฟฟ้าดับหลังจากตั้งค่า ตราบใดที่พารามิเตอร์ไม่เปลี่ยนแปลง ค่านี้จะมีผลเสมอ ช่วยลดปัญหาในการตั้งค่าพารามิเตอร์ต่างๆ ทุกครั้งที่คุณเริ่มต้นพบกับการตั้งค่าพารามิเตอร์ของแบตเตอรี่ประเภทต่างๆสามารถเริ่มการทดสอบได้โดยตรงหลังจากเปิดเครื่องไม่จำเป็นต้องตั้งค่าพารามิเตอร์บ่อยๆการทดสอบเริ่มต้นด้วยคีย์เดียว ทำให้การทดสอบง่ายและมีประสิทธิภาพ
• โมดูลการตรวจสอบหน่วยใช้การส่งสัญญาณแบบมีสาย LORO แบบไร้สาย + RS485: เข้ากันได้กับการตรวจสอบระดับแรงดันไฟฟ้า 4 หน่วย 2V / 4V / 6V / 12Vและแหล่งจ่ายไฟในตัวโดยไม่มีแหล่งจ่ายไฟภายนอกโมดูลไร้สายแต่ละโมดูลสามารถตรวจสอบแบตเตอรี่ได้ 12 ก้อนพร้อมกัน ซึ่งง่ายกว่าโหมดการเชื่อมต่อแบบเดิมซึ่งแต่ละโมดูลจะตรวจสอบเฉพาะแรงดันไฟฟ้า 4/6 เท่านั้นมีโหมดการสื่อสารสองโหมด แบบไร้สายและแบบมีสาย ซึ่งสามารถสลับได้ตามสถานการณ์ปัจจุบัน (หมายเหตุ: โมดูลการตรวจสอบเดี่ยวเป็นตัวเลือก)
• ซอฟต์แวร์การจัดการและวิเคราะห์ข้อมูลเทอร์มินัลพีซีแบบมืออาชีพได้รับการติดตั้ง: สามารถทำการขุดลึกของข้อมูลการทดสอบที่สร้างโดยอุปกรณ์ รวมถึงเส้นโค้งแรงดันไฟฟ้าเดี่ยว เส้นโค้งแรงดันไฟฟ้าทั้งกลุ่ม เส้นโค้งปัจจุบันทั้งกลุ่ม กราฟแท่งเดียว ข้อมูลแบบเรียลไทม์ ตาราง การป้องกันด้วยรหัสผ่านของซอฟต์แวร์คอมพิวเตอร์ส่วนบน บทสรุปการทดลอง และฟังก์ชันอื่นๆ และสามารถสร้างรายงานรูปแบบเอกสาร Excel/Word ได้โดยอัตโนมัติตามความต้องการ และพิมพ์และเก็บถาวร
• ฟังก์ชันการจัดเก็บข้อมูลและการสำรองข้อมูลที่มีประสิทธิภาพและสะดวกสบาย: พื้นที่จัดเก็บข้อมูล 8GB สร้างขึ้นภายใน ซึ่งสามารถจัดเก็บข้อมูลการชาร์จและคายประจุได้มากกว่า 1,000 กลุ่ม และรองรับฟังก์ชันต่างๆ เช่น การดู วิเคราะห์ และลบข้อมูลในอดีตแฟลชดิสก์ USB ขนาด 16GB มาพร้อมกับเครื่อง ซึ่งสามารถถ่ายโอนข้อมูลกระบวนการทดสอบไปยัง USB แฟลชดิสก์ หลังจากเสียบเข้ากับพอร์ต USB ของอุปกรณ์ จากนั้นนำ USB แฟลชดิสก์ไปยังพีซีเพื่อวิเคราะห์ข้อมูลและสำรองข้อมูล การจัดการผ่านซอฟต์แวร์คอมพิวเตอร์ระดับบน
• มุมมองโค้งข้อมูลในอดีต: ผ่านฟังก์ชันเส้นโค้งข้อมูลในอดีตของอินเทอร์เฟซการจัดการข้อมูล คุณสามารถดูและค้นหาไฟล์ข้อมูลในตัวในรูปแบบของแผนภูมิและออสซิลโลแกรม รวมถึงการซูมเข้า ซูมออก เลื่อนไปทางซ้ายและขวา ของออสซิลโลแกรมจากหลายมุม

• สามารถตั้งค่าเงื่อนไขการยุติการคายประจุทดสอบได้หลากหลาย รวมถึงความสามารถในการคายประจุ ระยะเวลาการคายประจุ แรงดันไฟต่ำเดียว แรงดันต่ำของทั้งกลุ่มหลังจากตรงตามเงื่อนไขการทดสอบใดๆ การคายประจุจะหยุดโดยอัตโนมัติ เช่นเดียวกับแรงดันเกิน กระแสเกิน อุณหภูมิสูงเกิน การจัดเก็บข้อมูลผิดปกติ การเชื่อมต่อย้อนกลับของขั้วทดสอบแรงดันไฟ และการแสดงสัญญาณเตือนข้อผิดพลาดในการทดสอบอื่นๆ
• สามารถตั้งค่าเงื่อนไขการทดสอบการสิ้นสุดการชาร์จได้หลากหลาย ซึ่งรวมถึงความสามารถในการคายประจุ ระยะเวลาในการชาร์จ ขีดจำกัดแรงดันไฟต่ำเพียงจุดเดียว และขีดจำกัดบนของแรงดันไฟทั้งกลุ่มการชาร์จจะหยุดโดยอัตโนมัติเมื่อตรงตามเงื่อนไขการทดสอบใดๆ
• มีฟังก์ชันการเปิดใช้งานและการซ่อมแซม: แพคเกจสามารถเปิดใช้งานสารออกฤทธิ์ของการวัลคาไนซ์ของอิเล็กโทรดลบผ่านฟังก์ชันการเปิดใช้งาน วงจรการชาร์จและการคายประจุ ลดความจุที่ลดลง และปรับปรุงอายุการใช้งานแบตเตอรี่
• ฟังก์ชันการสอบเทียบด้วยตนเอง: เครื่องมือนี้มีฟังก์ชันการแก้ไขการสอบเทียบแรงดันและกระแส ซึ่งสามารถปรับเทียบผลการวัดได้ในสถานที่ข้อผิดพลาดในการวัดสามารถสอบเทียบและแก้ไขซ้ำ ๆ เพื่อให้แน่ใจว่าการวัดมีความแม่นยำฟังก์ชันนี้เหมาะอย่างยิ่งสำหรับการใช้งานเมื่อต้องการความสอดคล้องระหว่างการอ่านค่าเครื่องมือและเครื่องมือภาคสนาม
• อินเทอร์เฟซการตรวจสอบเดี่ยวของเครื่องมือสนับสนุนการดูข้อมูลแรงดันไฟฟ้าเดียวได้หลายวิธี: รวบรวมแรงดันไฟฟ้าของแบตเตอรี่ก้อนเดียวแบบเรียลไทม์และแสดงผลได้สองวิธี กล่าวคือ ฮิสโตแกรม/ตาราง เพื่อความสะดวกในการประเมินและวิเคราะห์ และเพื่อความสะดวก ของการแสดงสถานะแรงดันไฟฟ้าของแบตเตอรี่อย่างสังหรณ์ใจ

พารามิเตอร์ทางเทคนิคของอุปกรณ์ทดสอบในห้องปฏิบัติการ

100V50A-เครื่องทดสอบการประจุและคายประจุแบตเตอรี่.pdf
