เครื่องทดสอบความทนทานสวิตช์ 6 สถานีคุณภาพสูงในราคาที่ต่ำกว่า

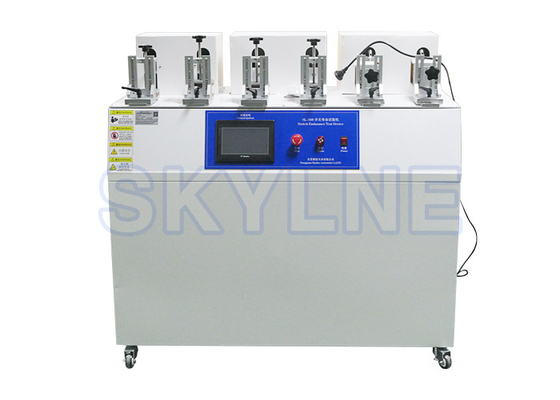

I. ภาพรวมของเครื่องทดสอบความทนทานของสวิตช์

เครื่องทดสอบนี้ได้รับการออกแบบตามข้อกำหนดที่เกี่ยวข้องของ GB2099.1, GB17465.1, GB15092.1 และใช้เพื่อทดสอบอุปกรณ์ทดสอบอายุการใช้งานของผลิตภัณฑ์สวิตช์สำหรับใช้ในครัวเรือนและการใช้งานที่คล้ายกัน

และเชื่อมต่อกับกล่องโหลดเพื่อทดสอบอายุไฟฟ้าของปลั๊กและเต้ารับ ข้อต่อ และสวิตช์เครื่องใช้ไฟฟ้า

จำเป็นต้องทดสอบอุปกรณ์เพื่อควบคุมคุณภาพและตรวจสอบคุณภาพโดยแผนกตรวจสอบคุณภาพของผู้ผลิตอุปกรณ์ไฟฟ้าและเครื่องใช้ในครัวเรือน

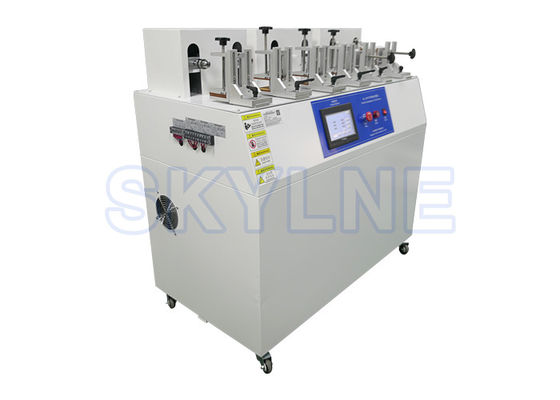

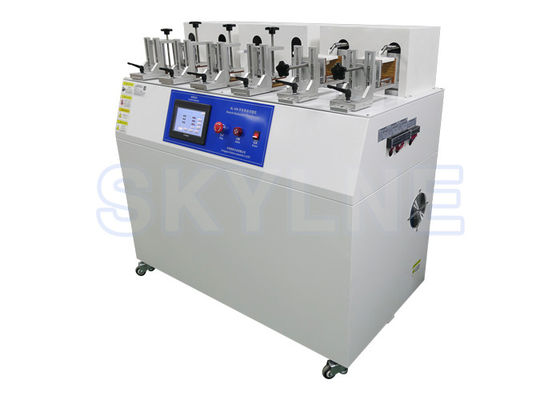

ครั้งที่สองการก่อสร้าง

เครื่องทดสอบอายุการใช้งานของสวิตช์และเต้ารับปลั๊กใช้กระบอกสูบในการจ่ายไฟ ขับเคลื่อนชุดประกอบสไลด์ด้วยปลั๊กฟิกซ์เจอร์เพื่อสร้างการเคลื่อนที่เชิงเส้นแบบลูกสูบ เพื่อให้การเปิดและปิดสวิตช์เสร็จสมบูรณ์ความถี่การทำงานและเวลาเปิด/ปิดถูกควบคุมโดย PLC (ตัวควบคุมที่ตั้งโปรแกรมได้) และหน้าจอสัมผัส ซึ่งใช้งานง่ายและเชื่อถือได้ในการควบคุม

สาม.พารามิเตอร์ทางเทคนิคหลัก

1. จำนวนวัสดุทดสอบ: หกสถานี รวมถึงการทดสอบสวิตช์แบบหมุนหนึ่งหรือสองสถานี การทดสอบสวิตช์โยกสามหรือสี่สถานี และการทดสอบสวิตช์ปุ่มกดห้าหรือหกสถานี

2. ความเร็วในการทดสอบ: สวิตช์ปุ่ม: ปรับได้ 5 ~ 60 ครั้ง / นาที;สวิตช์แบบหมุนปรับได้ 1~10 ครั้ง/นาที (หมายเหตุ: หนึ่งครั้งสำหรับวงจรซึ่งกันและกัน)

3. จำนวนการทดสอบ: สามารถตั้งค่าได้ 1 ~ 999999 ครั้ง

4. เวลาเปิดเครื่อง: ปรับได้ 0 ~ 999.9 วินาที (นาที)

5. เวลาในการตัดการเชื่อมต่อ: 0 ~ 999.9 วินาที (นาที) ปรับได้;

6. ความเร็วในการหมุน: สามารถตั้งค่าได้ 5 ° ~ 360 ° / S

7. มุมการหมุน: สามารถตั้งค่าได้ 5 ° ~ 7200 °

8. จำนวนเกียร์: ตั้งได้ 1 ~ 10 เกียร์

9. โหมดการหมุน: หมุนตามเข็มนาฬิกา, ตำแหน่งที่แม่นยำของสเต็ปเปอร์มอเตอร์

10. แหล่งจ่ายไฟ: AC220V / 50Hz.

11.ใช้สภาพแวดล้อม: อุณหภูมิ 0 ~ 40 ℃, ความชื้นสัมพัทธ์≤ 85 %, ไม่มีความรุนแรง, ช็อต, การสั่นสะเทือน, และอากาศที่ไม่กัดกร่อน

IV.ทดสอบอินเทอร์เฟซ

ระบบควบคุมใช้หน้าจอสัมผัสเมื่อเลือกฟังก์ชันและตั้งค่าพารามิเตอร์ เพียงกดปุ่มสำหรับตัวเลือกฟังก์ชันนั้นด้วยนิ้วของคุณตามคำแนะนำในหน้าจอ และอย่าออกแรงกดเพื่อไม่ให้ฟิล์มหน้าจอเสียหาย

สถานี 1: เข้าสู่อินเทอร์เฟซการทดสอบสถานี 1

เวิร์กสเตชันอื่นจะเหมือนกับเวิร์กสเตชันเดียว

1.เปิดหน้าจอ

รูปภาพที่ 1

2. การทดสอบสวิตช์แบบหมุน (สถานี 1 หรือสถานี 2)

                                                             รูปภาพที่ 2

(1) .จำนวนการทดสอบ: แสดงจำนวนครั้งจริงในการทดสอบแต่ละสถานี และกล่องสีแดงคือจำนวนการตั้งค่า

(2) .ช่วงเวลาเกียร์: ช่วงเวลาของการตั้งค่าเกียร์ 0-99.9S สามารถตั้งค่าได้

(3) .มุมทดสอบ: สามารถตั้งค่าได้ 5° ~ 360°

(4) .การตั้งค่าเกียร์: ตั้งค่าจำนวนเกียร์ตัวอย่าง

(5) .ทดสอบความเร็ว: 5° ~ 360° / S สามารถตั้งค่าได้

(6) .สถานะการทำงาน: กะพริบเมื่อทดสอบ ไม่กะพริบเมื่อหยุด

(7) .ตัวเลือกการระบุ: ใช่ สัญญาณเตือนเกิดขึ้นเมื่อผลิตภัณฑ์สร้างความผิดพลาดแบบ Long Pass หรือ Long Break;ไม่ ตรวจไม่พบสิ่งดีหรือไม่ดีของตัวอย่าง และจะหยุดเมื่อถึงจำนวนการทดสอบ

(8).Start: เริ่มแต่ละสวิตช์เมื่อกด

(9) .หยุด: หยุดการทดสอบสวิตช์บิตเมื่อกด

(10) .ล้าง: ล้างจำนวนการทดสอบของสวิตช์บิต

(11) .ปล่อยสัญญาณเตือน: เมื่อเกิดสัญญาณเตือน ให้กดปุ่มนี้เพื่อหยุดการเตือน

(12) .การยืนยันแหล่งกำเนิด: หลังจากปรับแหล่งกำเนิดตัวอย่างด้วยตนเองแล้ว ให้กดการยืนยันแหล่งกำเนิดเพื่อเริ่ม ไม่ใช่เพื่อยืนยันว่าแหล่งกำเนิดไม่สามารถเริ่มทำงาน เพื่อป้องกันสวิตช์ตัวอย่าง

3.การทดสอบสวิตช์โยกและสวิตช์ปุ่มกด (สถานี 3-6)

ภาพที่ 3

(1) จำนวนการทดสอบ: แสดงจำนวนการทดสอบจริงในแต่ละสถานี กล่องสีแดงคือหมายเลขที่ตั้งไว้

(2) เวลาเปิดเครื่อง: ตั้ง/แสดงเวลาเปิดเครื่องของแต่ละสถานีระหว่างการทดสอบ

(3) การตั้งค่าจังหวะ: ตั้งจังหวะของคาน: สามารถตั้งค่าได้ 0-50 มม

(4) เวลาตัดการเชื่อมต่อ: ตั้ง/แสดงเวลาตัดการเชื่อมต่อของแต่ละสถานีระหว่างการทดสอบ

(5) การตั้งค่าความเร็ว: สามารถตั้งค่าได้ 0-100MM / S

(6) สถานะการทำงาน: กะพริบเมื่อทดสอบ ไม่กะพริบเมื่อหยุด

(7) ตัวเลือกการระบุ: ใช่ สัญญาณเตือนเกิดขึ้นเมื่อผลิตภัณฑ์สร้างข้อผิดพลาดที่ส่งยาวหรือหยุดยาวไม่ ตรวจไม่พบสิ่งดีหรือไม่ดีของตัวอย่าง ให้หยุดเมื่อถึงจำนวนการทดสอบ

(8) เริ่ม: เริ่มแต่ละสวิตช์เมื่อกด

(9) หยุด: หยุดการทดสอบสวิตช์บิตเมื่อกด

(10) ล้าง: ล้างข้อมูลการทดสอบของสวิตช์บิต

(11) การปล่อยสัญญาณเตือน: กดปุ่มนี้เพื่อปล่อยสัญญาณเตือนเมื่อเกิดขึ้น

V. วิธีการใช้งาน

1. การติดตั้งสวิตช์แบบหมุน

การติดตั้งชิ้นงานทดสอบ: ขั้นแรกให้ติดตั้งสวิตช์หมุนเพื่อหมุนไปยังตำแหน่งเริ่มต้น จากนั้นยึดสวิตช์หมุนเข้ากับฟิกซ์เจอร์ด้านขวา จากนั้นจึงยึดหัวจับแบบหมุนเข้ากับหัวจับด้วยด้ามจับแบบพิเศษ (ดูภาพด้านล่าง)

2. การติดตั้งปุ่มโยก/สวิตช์กุญแจ

ติดตั้งปุ่มโยก/สวิตช์กุญแจให้แน่นในฟิกซ์เจอร์ และปรับตำแหน่งขึ้น ลง ซ้ายและขวา

3.วิธีทดสอบ

(1) ติดตั้งชิ้นงานทดสอบและปรับตำแหน่ง ชี้ด้วยมือเพื่อให้สามารถเปิดและปิดสวิตช์ที่ทดสอบได้ตามปกติ

(2) ตั้งค่าพารามิเตอร์การทดสอบทั้งหมดตามข้อกำหนดการทดสอบ

(3) ทดสอบโดยไม่ตรวจหาสิ่งดีหรือไม่ดีของตัวอย่าง เลือกไม่ระบุ หยุดเมื่อถึงจำนวนครั้งที่ตั้งไว้

(4) ตรวจหาสิ่งดีหรือไม่ดีของตัวอย่างในระหว่างการทดสอบ วางตัวอย่างบนเทอร์มินัลโหลด และเลือกให้มีการระบุ

(5) กดปุ่ม "Start" การทดสอบเริ่มต้น กดปุ่ม "Stop" การทดสอบจะหยุดลงเมื่อการทดสอบถึงจำนวนครั้งที่กำหนดไว้ การทดสอบจะหยุดโดยอัตโนมัติ กด "ศูนย์" เพื่อให้ข้อมูลการทดสอบเป็นศูนย์

(6) หลังจากการทดสอบ ปิดเครื่อง

สายไฟสวิตช์และโหลด

วี.ไอ.ข้อควรระวัง

1. ควรทำความสะอาดเครื่องมือบ่อยๆ

2. ในระหว่างการทำงานหลีกเลี่ยงการปิดกั้นการเคลื่อนไหวของชิ้นส่วนที่เคลื่อนไหว

เปลือกควรต่อสายดิน
