| ชื่อแบรนด์: | Skyline |
| เลขรุ่น: | เครื่องทดสอบแบตเตอรี่ |
| ขั้นต่ำ: | 1 ยูนิต |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 1 ชิ้นต่อเดือน |

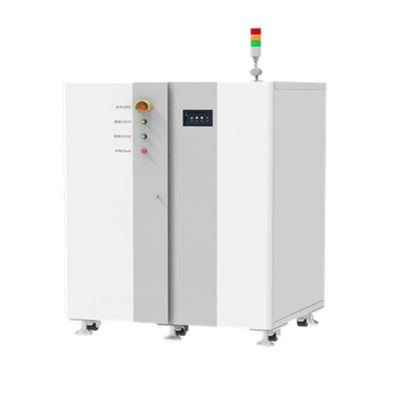

ระบบทดสอบแบตเตอรี่
การทดสอบการจำลองแบตเตอรี่พลังงาน, การทดสอบอัตรา;
การทดสอบวงจรชีวิต
กำลัง ความจุ การตรวจจับพลังงาน
การจับคู่ชุดแบตเตอรี่พลังงานแบบเสมือนจริง: การปรับเส้นโค้งการประจุ-การคายประจุ การตรวจจับและประเมินความสม่ำเสมอของแบตเตอรี่
การตรวจจับความสามารถในการชาร์จและการคายประจุในอัตราสูง
แบตเตอรี่พลังงาน, การตรวจจับโมดูลชุดแบตเตอรี่เก็บพลังงาน: แรงดันโมโนเมอร์, การตรวจสอบอุณหภูมิโมโนเมอร์ (อุปกรณ์ไฟฟ้าแรงสูง)
แพลตฟอร์มตรวจจับการปล่อยประจุประสิทธิภาพสูงที่พัฒนาขึ้นเป็นพิเศษสำหรับโมดูลแบตเตอรี่ความหนาแน่นพลังงานสูง (แพ็คเกจ)
การออกแบบการแยกความถี่ไฟฟ้า รวมกับดริฟท์อุณหภูมิต่ำ มัลติแชนเนล 24 บิตประสิทธิภาพสูง
ชิปแปลงแอนะล็อกเป็นดิจิทัล ADC ความแม่นยำของสถานะคงที่นั้นสูงกว่าอุปกรณ์ดั้งเดิม
ระบบมีความหนาแน่นของพลังงานสูง การรวมหลายช่องสัญญาณ และฟังก์ชันการกู้คืนพลังงาน
การทำงานของ HMI การสอบเทียบอัตโนมัติอัจฉริยะด้วยปุ่มเดียว
ความสามารถในการปรับตัว BMS ที่หลากหลาย รองรับการชาร์จและการคายประจุพอร์ตเดียวกัน/ต่างกัน รองรับโครงร่างรีเลย์/MOSBMSรองรับการขยายการสื่อสาร CAN และ RS485 อิสระ;รองรับฟังก์ชั่นการกำหนดค่า DBC
การควบคุมระยะไกลของคอมพิวเตอร์โฮสต์นั้นรับรู้ผ่านอีเธอร์เน็ต ซึ่งสามารถรับรู้การเชื่อมต่อแบบขนานของช่องสัญญาณ รองรับการเต้นของชีพจรและการจำลองสภาพการทำงาน
การออกแบบส่วนต่อประสานระหว่างมนุษย์กับคอมพิวเตอร์ ฟังก์ชั่นของระบบนั้นเรียบง่ายและใช้งานง่ายรองรับการตั้งค่าแบบกำหนดเอง;พร้อมกับบริการเตือนการสอบเทียบอัตโนมัติเป็นประจำ
ระบบตรวจจับโมดูล & PACK เป็นอุปกรณ์ชาร์จและคายประจุที่มีความแม่นยำสูงซึ่งพัฒนาขึ้นเป็นพิเศษสำหรับการทดสอบแบตเตอรี่กำลังสูงมีลักษณะของความเร็วในการตอบสนองแบบไดนามิกสูง ความแม่นยำที่เสถียรสูง การกำหนดค่าที่ยืดหยุ่นของหลายช่องสัญญาณ ฯลฯ รองรับการทดสอบพัลส์ การทดสอบวงจรชีวิต การทดสอบการจำลองสถานการณ์อุตสาหกรรมระบบมีอินพุตหลายช่องสัญญาณและฟังก์ชันการกู้คืนพลังงาน ซึ่งสามารถประหยัดพลังงานได้มากในระหว่างกระบวนการชาร์จและคายประจุมันใช้โทโพโลยีการแปลง DC ความถี่สูงแบบสองทิศทางรวมกับชิปแปลง AD 24 บิตหลายช่องสัญญาณประสิทธิภาพสูง ความละเอียดในการสุ่มตัวอย่างสูงกว่าอุปกรณ์ช่วงเดียวแบบดั้งเดิม
ระบบทั้งหมดใช้การออกแบบสถาปัตยกรรมสามชั้น (ชั้นระบบไฟฟ้า, ชั้นการตรวจสอบจากส่วนกลาง, ชั้นการโต้ตอบระยะไกล) และแต่ละชั้นเป็นอิสระจากกันและทำหน้าที่ของตนเองเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ของระบบ
สร้างและปรับปรุงโมเดลจำลอง MTALAB
รับประกันการออกแบบที่เหมาะสมที่สุดของดัชนีพารามิเตอร์แต่ละตัว
ระงับเสียงเรโซแนนซ์พีคที่สร้างโดยตัวกรอง LCL ได้อย่างมีประสิทธิภาพ เพื่อให้มั่นใจถึงเสถียรภาพของระบบลูปปิด
การออกแบบเส้นศูนย์สามเฟส:ใช้การออกแบบเส้นศูนย์สามเฟสขั้นสูงผ่านวงจร PFC บริดจ์สามเฟสที่ครบกำหนดและเชื่อถือได้ แรงดันไฟฟ้าบัสมีเสถียรภาพตอบสนองความต้องการในการตอบสนองที่รวดเร็ว
กำลังสูงและฮาร์มอนิกต่ำ:ตัวประกอบกำลังแบบสองทิศทาง > 0.99, ฮาร์มอนิกกระแสต่ำ < 5%, เหมาะสำหรับโครงข่ายไฟฟ้าที่รุนแรงต่างๆ และอินเวอร์เตอร์เชื่อมต่อกับโครงข่ายได้อย่างน่าเชื่อถือ
การออกแบบการแยกความถี่:ผ่านหม้อแปลงแยกความถี่ไฟฟ้า, การแยกสองทาง, การไหลของพลังงานสองทาง, เสถียรและเชื่อถือได้;
ความเข้ากันได้ที่แข็งแกร่ง:ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ยอดเยี่ยม โมดูลมีความน่าเชื่อถือและมีประสิทธิภาพมากขึ้น
ใช้วงจร BUCK-BOOST:ใช้วงจร BUCK-BOOST ที่มีประสิทธิภาพและเชื่อถือได้เพื่อให้ตอบสนองการชาร์จและคายประจุได้อย่างรวดเร็ว
การออกแบบตัวกรอง LCL ประสิทธิภาพสูง:รวมกับวงจรกรอง LCL ประสิทธิภาพสูง, การกระเพื่อมต่ำ, ความแม่นยำสูง, การควบคุมอิสระของแต่ละช่องสัญญาณ, รองรับการเชื่อมต่อแบบขนานของช่อง/โมดูล
ตรงตามข้อกำหนดการทดสอบที่แตกต่างกัน:โทโพโลยีรองรับการแปลงที่ยืดหยุ่น และสามารถขยายให้เข้ากันได้กับพอร์ตชาร์จและดิสชาร์จที่แตกต่างกัน ปล่อยแรงดันลบเป็นศูนย์ และตอบสนองความต้องการในการทดสอบแบตเตอรี่ที่หลากหลาย
| รายการอุปกรณ์ประกอบ | ||
| หมายเลขซีเรียล | ชื่อ | ข้อสังเกต |
| 1 | สายเอาต์พุตปัจจุบันของช่องหลัก | ยาว 3 ม |
| 2 | สายสุ่มตัวอย่างแรงดันช่องหลัก | ยาว 3 ม |
| 3 | สายปัจจุบันเชื่อมต่อกับขั้วแบตเตอรี่ | เส้นจมูก |
| 4 | สายสุ่มตัวอย่างอุณหภูมิช่องเสริม | 3 ม |
| 5 | สายไฟเอซี | สายไฟยาว 3 เมตร |
| 6 | สายสื่อสารเครือข่าย | การกำหนดค่าฟิลด์ |
| ฟังก์ชั่นการบันทึกส่วนข้อมูล | |
| แต่ละสเต็ปมีเงื่อนไขการบันทึกแยกจากกัน โดยสามารถตั้งได้ 3 สเต็ปตามแรงดันไฟฟ้า | |
| ฐานข้อมูล | |
| จัดการข้อมูลการทดสอบจากส่วนกลางด้วยฐานข้อมูล MySQL | |
| วิธีการส่งออกข้อมูล | |
| EXCEL, TXT, แผนภูมิ | |
| ประเภทเส้นโค้ง | |
| การวาดภาพที่ปรับแต่งได้ | |
| วิธีการสื่อสารของคอมพิวเตอร์แม่ข่าย | |
| ขึ้นอยู่กับโปรโตคอล TCP/IP | |
| การขยายเครือข่าย | |
| ตาม LAN, ส่วนเครือข่ายอิสระ, พูล IP ถูกตั้งค่าตามจำนวนอุปกรณ์ | |
| การสอบเทียบ | รวมถึงซอฟต์แวร์การสอบเทียบกระแสและแรงดัน |
| เซิร์ฟเวอร์ | |
|
โปรเซสเซอร์ i5 ขึ้นไป, ความถี่สูงกว่า 2.4G, หน่วยความจำสูงกว่า 8G วินโดวส์ 10 โปร ฮาร์ดดิสก์ระบบ 500G ขึ้นไป แหล่งจ่ายไฟ UPS (แนะนำ) สวิตซ์ |
|
| ระบบซอฟต์แวร์ NEWARE | |
|
ซอฟต์แวร์ควบคุมการทดสอบไคลเอนต์ BTS 8.0.X ซอฟต์แวร์วิเคราะห์ข้อมูล BTSDA8.X |
|
| อินเตอร์เฟซ | |
| พอร์ตเครือข่าย | |
ระบบตรวจสอบองค์ประกอบทางเคมีของแบตเตอรี่ BTS ขึ้นอยู่กับเครือข่ายสำนักงานเดิมและแพลตฟอร์มการทำงานของอุปกรณ์คอมพิวเตอร์มันง่ายมากที่จะนำไปใช้ การดำเนินการนั้นง่ายและผู้ใช้สามารถเข้าสู่ระบบจากระยะไกลผ่านอินเทอร์เน็ตเพื่อรับรู้การทำงานต่างๆ บนอุปกรณ์โดยใช้การเชื่อมต่อเครือข่ายและฐานข้อมูล SQL การควบคุมแบบรวมศูนย์ของตู้อุปกรณ์ที่เชื่อมต่อหลายตู้ และการจัดการแบบรวมศูนย์ การวิเคราะห์ และสถิติของข้อมูลทั้งหมดรูปที่ 4 เป็นแผนภาพการใช้งานเครือข่ายของอุปกรณ์ตรวจจับแบตเตอรี่ของ BTS
| อุณหภูมิ | ||
| ช่วงอุณหภูมิในการทำงาน | 25℃±10℃ (รับประกันความแม่นยำ) | |
| ช่วงอุณหภูมิในการจัดเก็บ | -20℃~50℃ | |
| ความชื้น | ||
| ช่วงความชื้นสัมพัทธ์ของสภาพแวดล้อมการทำงาน | ≦70% RH (ไม่มีการควบแน่น) | |
| ความชื้นสัมพัทธ์ของสภาพแวดล้อมในการจัดเก็บ | ≦80% RH (ไม่มีการควบแน่น) | |
| ระดับการป้องกัน | ||
| IP20 | ||
| ข้อกำหนดทางเทคนิค | ||
| 1. รูปแบบอุปกรณ์ | ||
| 1. รหัสวัสดุ | 6002n-600V300A | |
| 2. ข้อมูลช่อง | ||
| 1. จำนวนช่องสัญญาณ | ช่องต่อแร็ค | 2 |
| 2. ช่องหลัก | คุณสมบัติช่อง |
ใช้แหล่งกระแสคงที่ CC-CV และแหล่งจ่ายแรงดันคงที่ โครงสร้างวงปิดคู่ |
| โหมดควบคุมช่องสัญญาณ | การควบคุมอิสระ | |
| ช่องขนาน |
รองรับสูงสุด 4 แชนเนลแบบขนาน การทดสอบพัลส์และอะนาล็อกไม่ได้ รองรับหลังจากการเชื่อมต่อแบบขนาน |
|
| 3. ตัวบ่งชี้อินพุต | ||
| 1. กำลังไฟฟ้าเข้า | AC380V±10% 50/60±5Hz | |
| 2. ตัวประกอบกำลัง | ≥99% (โหลดเต็ม) | |
| 3. ทีดี _ | ≤5% (โหลดเต็ม) | |
| 4. อิมพีแดนซ์อินพุต | ≥1MΩ | |
| 5. กำลังไฟฟ้าเข้า | 400KW | |
| 6. อินพุตปัจจุบัน | 607.8 เอ/เฟส | |
| 7. ประสิทธิภาพโดยรวม (สูงสุด) | 94% | |
| 8. เสียงรบกวน | ≤75dB | |
| 9. การตรวจจับและสุ่มตัวอย่างแรงดันและกระแส | การเชื่อมต่อสี่สาย (พอร์ตเดียวกันสำหรับชาร์จและคายประจุ) | |
| 10. ประเภทของโมดูลควบคุมพลังงาน | ไอจีบีที | |
| 11. การเดินสายไฟเข้า | สามเฟสสี่สาย | |
| 12. การป้องกัน |
ป้องกันไฟกระชาก, ป้องกันการเกาะ, ความถี่สูงและต่ำ, แรงดันไฟฟ้าเกินและต่ำ, การป้องกันการสูญเสียเฟส ฯลฯ |
|
| 4. ตัวบ่งชี้ฟังก์ชันและประสิทธิภาพ | ||
| 1. แรงดันไฟฟ้า | ช่วงการวัดต่อช่อง | การชาร์จไฟ: 0V～600V |
| ปล่อย: 10V～600V | ||
| แรงดันไฟฟ้าขั้นต่ำ | 10V | |
| ความแม่นยำ | ± 0.02 % ของ FS | |
| ปณิธาน | 24 บิต | |
| 2. ปัจจุบัน | ช่วงการวัดต่อช่อง | 1.5A~300A |
| ความแม่นยำ (ช่วงอิสระ) | ± 0.05 % ของ FS | |
| กระแสตัดแรงดันคงที่ | 300mA | |
| ปณิธาน | 24 บิต | |
| 3. พลังงาน | กำลังขับช่องเดียว | 180KW |
|
กำลังขับของ ทั้งเครื่อง |
360KW | |
| 4. เวลา | เวลาตอบสนองปัจจุบัน | ≤5มิลลิวินาที |
| เวลาเปลี่ยนปัจจุบัน | ≤10มิลลิวินาที | |
| เวลาขั้นตอนขั้นต่ำ | 0.1 วินาที _ _ | |
| 5. โหมดการชาร์จและการคายประจุ | โหมดการชาร์จและการคายประจุ |
การชาร์จกระแสคงที่, การชาร์จแรงดันคงที่, กระแสคงที่ และการชาร์จแรงดันคงที่ (การเปลี่ยนจากกระแสคงที่เป็น แรงดันไฟคงที่ ป้องกันกระแสไฟกระชากและกระแสไฟฟ้าขนาดใหญ่กระทบกัน แบตเตอรี่, การปกป้องแบตเตอรี่), การชาร์จไฟอย่างต่อเนื่อง |
|
การจ่ายกระแสคงที่, การจ่ายแรงดันคงที่, การปล่อยพลังงานคงที่, การปล่อยความต้านทานคงที่ |
||
| วันกำหนดส่ง | แรงดัน กระแส เวลาสัมพัทธ์ ความจุ -ΔV | |
| 6. ขั้นตอนการจำลองสภาพการทำงาน | โหมดการชาร์จ | กระแสไฟ |
| โหมดการปลดปล่อย | กระแสไฟ | |
| สลับ | รองรับการชาร์จและการคายประจุอย่างต่อเนื่อง | |
| วันกำหนดส่ง | เวลา, หมายเลขบรรทัด | |
| ดาวน์โหลดปริมาณข้อมูล | รองรับการดาวน์โหลดสูงสุด 1 ล้านบรรทัด | |
| 7. ขั้นตอนชีพจร | โหมดการชาร์จ | กระแสไฟ |
| โหมดการปลดปล่อย | กระแสไฟ | |
| ความกว้างพัลส์ขั้นต่ำ | 100ms | |
| จำนวนของพัลส์ | ขั้นตอนพัลส์เดียวสามารถรองรับ 32 พัลส์ที่แตกต่างกัน | |
|
สลับอย่างต่อเนื่องของ ชาร์จและคายประจุ |
หนึ่งขั้นตอนของพัลส์สามารถรับรู้ถึงการเปลี่ยนจากการชาร์จเป็นการคายประจุได้อย่างต่อเนื่อง | |
| ตามเงื่อนไข | แรงดัน เวลาสัมพัทธ์ | |
| 8. การทดสอบความต้านทานภายใน DCIR DC | รองรับจุดที่กำหนดเองสำหรับการคำนวณ DCIR | |
| 9. การป้องกันความปลอดภัย | การป้องกันซอฟต์แวร์ | การป้องกันข้อมูลแบบปิดเครื่อง |
| ด้วยฟังก์ชั่นการทดสอบออฟไลน์ | ||
|
สามารถตั้งค่าเงื่อนไขการป้องกันความปลอดภัยและตั้งค่าได้ พารามิเตอร์รวมถึง: ขีด จำกัด ล่างของแรงดัน, ขีด จำกัด บนของแรงดัน, กระแส ขีด จำกัด ล่าง, ขีด จำกัด บนปัจจุบัน, เวลาล่าช้า |
||
| การป้องกันฮาร์ดแวร์ |
การป้องกันการเชื่อมต่อย้อนกลับ, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันกระแสเกิน, การป้องกันอุณหภูมิเกิน ฯลฯ |
|
| 5. การจัดการและวิเคราะห์ข้อมูล | ||
| 1. วิธีการตั้งค่าขั้นตอน | การแก้ไขแบบฟอร์ม | |
| 2. บันทึกข้อมูล | สภาพการบันทึก | ช่วงเวลาขั้นต่ำ: 10ms (100ms สำหรับการเข้าถึงช่องสัญญาณเสริม) |
| ช่วงแรงดันต่ำสุด: 1.2V | ||
| ช่วงเวลาปัจจุบันขั้นต่ำ: 0.6A | ||
| บันทึกความถี่ | 100Hz (10Hz เมื่อเชื่อมต่อกับช่องสัญญาณเสริม) | |
| 3. ฐานข้อมูล | ด้วยฐานข้อมูล MySQL | |
| 4. วิธีการส่งออกข้อมูล | เอ็กเซล , Txt | |
| 5. ประเภทเส้นโค้ง | พล็อตที่ปรับแต่งได้ แกน Y 4 แกน | |
| 6. การสแกนบาร์โค้ด | รองรับฟังก์ชั่นการสแกนบาร์โค้ดซึ่งสามารถรับรู้ได้ด้วยบาร์โค้ดของแบตเตอรี่ | |
| การจัดการและการตรวจสอบย้อนกลับของข้อมูลย้อนหลัง | ||
| 6. วิธีการสื่อสาร | ||
| 1. โหมดการสื่อสารของโฮสต์คอมพิวเตอร์ | ขึ้นอยู่กับโปรโตคอล TCP/IP | |
| 2. ส่วนติดต่อสื่อสาร | อีเธอร์เน็ต | |
|
3. การสื่อสารไม่ดี อัตราของคอมพิวเตอร์ที่ต่ำกว่า |
แบนด์วิธ 1M | |
| 4. อัตราการรับส่งข้อมูลของคอมพิวเตอร์โฮสต์ | ปรับได้ 10M ~ 100M | |
| 5. วิธีการสร้างเครือข่าย | ตั้งค่าเครือข่ายท้องถิ่นผ่านสวิตช์และเราเตอร์ | |
| 6. การขยายการสื่อสาร ( ไม่จำเป็น ) |
รองรับการสื่อสาร CAN, RS485 และ BMS ด้วย ฟังก์ชันการกำหนดค่า DBC |
|
| 7. ข้อกำหนดด้านสิ่งแวดล้อมและขนาดและน้ำหนัก | ||
| 1. อุณหภูมิในการทำงาน |
-10℃ ～ 40℃ (อยู่ในช่วง 25±10℃ การวัด รับประกันความแม่นยำ: ความแม่นยำของดริฟท์คือ 0.005% ของ FS/℃ ) |
|
| 2. อุณหภูมิในการจัดเก็บ | -20℃~50℃ | |
| 3. ความชื้นสัมพัทธ์ของสภาพแวดล้อมการทำงาน | ≤70% RH (ไม่มีการควบแน่น) | |
| 4. ความชื้นสัมพัทธ์ของสภาพแวดล้อมในการจัดเก็บ | ≤80% RH (ไม่มีการควบแน่น) | |
| 5. ขนาดอุปกรณ์ W*D*H | / | |
| 6. น้ำหนัก | / | |
| 7.ช่องรับสัญญาณเสียงระบบทดสอบเสริม(ไม่จำเป็น) | ||
| 1. ช่องเสริมอุณหภูมิ | ช่วงอุณหภูมิ | เทอร์มิสเตอร์ : -30 ℃ ～ 120 ℃ |
| เทอร์โมคัปเปิล : -200 ℃ ～ 260 ℃ | ||
| ความแม่นยำของอุณหภูมิ | ± 1 ℃ (ภายใน 2 ม. ของความยาวสายไฟ) | |
| ความละเอียดของอุณหภูมิ | 0.1 ℃ | |
| 2. ช่องเสริมแรงดันไฟฟ้า | ช่วงแรงดันไฟฟ้า | 0V ~ 5V |
| ความแม่นยำของแรงดันไฟฟ้า | ±0.1 % ของ FS | |
| ความละเอียดของแรงดันไฟฟ้า | 0.1mV | |
| 3. รู้เบื้องต้นเกี่ยวกับ AUX |
ส่วนใหญ่จะใช้สำหรับตรวจสอบอุณหภูมิของพื้นผิวและแถบระหว่างกระบวนการทดสอบแบตเตอรี่ ความแม่นยำในการทดสอบสูง และข้อมูลการทดสอบสามารถเชื่อมโยงกับข้อมูลแรงดันไฟฟ้าหลักและกระแสไฟฟ้าได้ ในขณะเดียวกัน อุณหภูมิที่วัดได้สามารถใช้เป็นเงื่อนไขการควบคุมและป้องกันได้ ขั้นตอนกระบวนการ |
|
