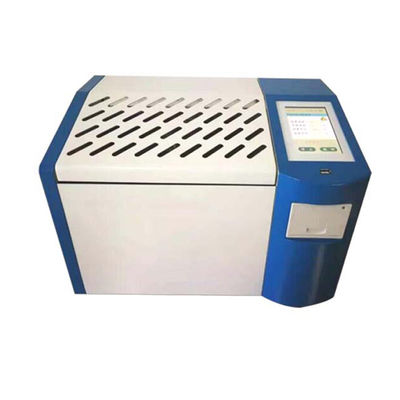

IEC 60247 เครื่องทดสอบการสูญเสียและความต้านทานของฉนวนน้ำมันไดอิเล็กทริก

บทนำเครื่องทดสอบการสูญเสียและความต้านทานไฟฟ้าของฉนวนน้ำมัน

เครื่องทดสอบการสูญเสียไดอิเล็กตริกและความต้านทานไฟฟ้าของฉนวนน้ำมันได้รับการออกแบบและผลิตตามมาตรฐาน GB/T5654-2007/IEC 60247 "การวัดความจุสัมพัทธ์ ปัจจัยการสูญเสียไดอิเล็กตริก และความต้านทานไฟฟ้ากระแสตรงของวัสดุฉนวนเหลว"ใช้สำหรับการวัดปัจจัยการสูญเสียไดอิเล็กทริกและความต้านทานไฟฟ้ากระแสตรงของน้ำมันฉนวนและสื่อฉนวนที่เป็นของเหลวอื่นๆโครงสร้างแบบครบวงจรการบูรณาการภายในของส่วนประกอบหลัก เช่น ถ้วยน้ำมันสูญเสียอิเล็กทริก, ตัวควบคุมอุณหภูมิ, เซ็นเซอร์อุณหภูมิ, สะพานทดสอบการสูญเสียอิเล็กทริก, แหล่งจ่ายไฟทดสอบ AC, ตัวเก็บประจุมาตรฐาน, เครื่องวัดความต้านทานสูง, แหล่งไฟฟ้าแรงสูง DC ฯลฯ เครื่องมือนี้ใช้เทคโนโลยีดิจิทัลทั้งหมด การวัดอัตโนมัติอัจฉริยะทั้งหมด พร้อมกับหน้าจอสี LCD ขนาดใหญ่ เมนูภาษาจีนเต็มรูปแบบ แต่ละขั้นตอนมีข้อความแจ้งภาษาจีน ผลการทดสอบสามารถจัดเก็บและพิมพ์ออกมาโดยอัตโนมัติ ผู้ปฏิบัติงานไม่จำเป็นต้องมีการฝึกอบรมอย่างมืออาชีพสามารถใช้ทักษะได้

ลักษณะ

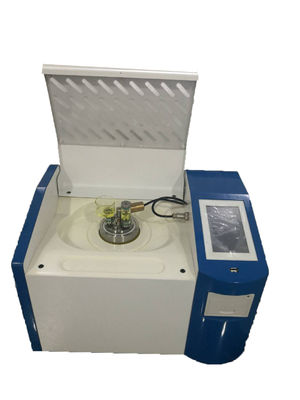

(1) ถ้วยน้ำมันใช้โครงสร้างสามขั้วที่เป็นไปตามมาตรฐานแห่งชาติ GB/T5654-20077/IEC 60247 โดยมีระยะห่างระหว่างขั้ว 2 มม. ซึ่งสามารถขจัดอิทธิพลของความจุไฟฟ้าจรจัดและการรั่วไหลของท้องเสียต่อการสูญเสียอิเล็กทริก ผลการทดสอบ.
(2) เครื่องมือนี้ใช้การทำความร้อนแบบเหนี่ยวนำความถี่ปานกลางและอัลกอริธึมการควบคุมอุณหภูมิ PIDวิธีการให้ความร้อนมีข้อดีของการไม่สัมผัสระหว่างถ้วยน้ำมันกับตัวทำความร้อน ให้ความร้อนสม่ำเสมอ ความเร็วที่รวดเร็วและการควบคุมที่สะดวก ดังนั้นอุณหภูมิจึงถูกควบคุมอย่างเข้มงวดภายในช่วงข้อผิดพลาดของอุณหภูมิที่ตั้งไว้ล่วงหน้า
(3) ตัวเก็บประจุมาตรฐานภายในคือตัวเก็บประจุแบบสามขั้วที่เติมก๊าซ SF6 การสูญเสียไดอิเล็กทริกและความจุของตัวเก็บประจุจะไม่ได้รับผลกระทบจากอุณหภูมิและความชื้นโดยรอบ ดังนั้นยังคงรับประกันความแม่นยำของเครื่องมือหลังจากใช้งานเป็นเวลานาน
(4) แหล่งจ่ายไฟทดสอบ AC ใช้วิธีการแปลง AC-DC-AC หลีกเลี่ยงอิทธิพลของแรงดันไฟฟ้าและความผันผวนของความถี่ในความถูกต้องของการทดสอบไดอิเล็กทริกได้อย่างมีประสิทธิภาพ แม้ว่าเครื่องกำเนิดไฟฟ้าจะผลิตกระแสไฟฟ้า เครื่องมือยังสามารถทำงานได้อย่างถูกต้อง
(5) ฟังก์ชั่นการป้องกันที่สมบูรณ์แบบเมื่อมีแรงดันเกิน กระแสเกิน แรงดันไฟสูงลัดวงจร เครื่องมือสามารถตัดไฟฟ้าแรงสูงได้อย่างรวดเร็วและแสดงข้อความเตือนเมื่อเซ็นเซอร์อุณหภูมิล้มเหลวหรือไม่ได้เชื่อมต่อ จะมีข้อความแจ้งเตือน
มีรีเลย์จำกัดอุณหภูมิในเตาให้ความร้อนแบบเหนี่ยวนำความถี่ปานกลางเมื่ออุณหภูมิสูงเกิน 120 องศา รีเลย์จะถูกปล่อยและเครื่องทำความร้อนจะหยุดทำงาน
(6) ตั้งค่าพารามิเตอร์การทดสอบได้ง่ายช่วงการตั้งค่าอุณหภูมิ 0～120℃, ช่วงการตั้งค่าแรงดันไฟฟ้ากระแสสลับ
500 ~ 2200V ช่วงการตั้งค่าแรงดันไฟฟ้า DC 300 ~ 500V
(7) การใช้หน้าจอ LCD ขนาดใหญ่พร้อมไฟพื้นหลังจอแสดงผลที่ชัดเจนอินเทอร์เฟซสำหรับมนุษย์และเครื่องจักรที่เป็นมิตร เพียงทำตามคำแนะนำเมนูภาษาจีน คำสั่งอินพุต เครื่องมือสามารถทำการทดสอบได้โดยอัตโนมัติและจัดเก็บและพิมพ์ผลการทดสอบโดยอัตโนมัติ
(8) นาฬิกาตามเวลาจริง วันที่และเวลาทดสอบ สามารถบันทึก แสดง และพิมพ์ผลการทดสอบได้
(9) ฟังก์ชั่นการสอบเทียบถ้วยอิเล็กโทรดเปล่าวัดค่าความจุไฟฟ้าและค่าการสูญเสียไดอิเล็กตริกของถ้วยอิเล็กโทรดเปล่าเพื่อตัดสินสภาพการทำความสะอาดและการประกอบของถ้วยอิเล็กโทรดเปล่าข้อมูลการสอบเทียบจะถูกบันทึกโดยอัตโนมัติเพื่ออำนวยความสะดวกในการคำนวณค่าความจุสัมพัทธ์และความต้านทานไฟฟ้ากระแสตรงได้อย่างแม่นยำ

พารามิเตอร์ทางเทคนิค
