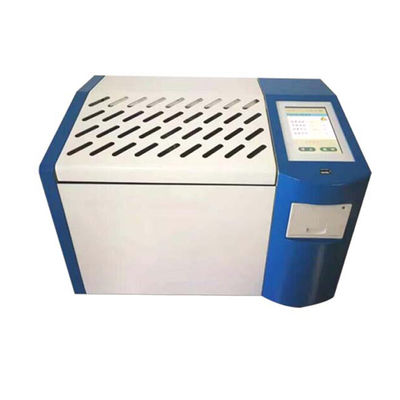

IEC 60247 เครื่องทดสอบการสูญเสียและความต้านทานของฉนวนน้ำมันไดอิเล็กทริก

การแนะนำเครื่องทดสอบการสูญเสียและความต้านทานไฟฟ้าของฉนวนน้ำมัน

เครื่องทดสอบความต้านทานไฟฟ้าสูญเสียไดอิเล็กตริกและปริมาตรของน้ำมันแบบอัตโนมัติเป็นไปตามมาตรฐาน GB/T5654 และใช้เพื่อกำหนดปัจจัยการสูญเสียไดอิเล็กตริกและสภาพต้านทานเชิงปริมาตรของวัสดุฉนวนที่เป็นของเหลวที่อุณหภูมิทดสอบ
ใช้เพื่อหาปัจจัยการสูญเสียไดอิเล็กตริกและสภาพต้านทานเชิงปริมาตรของวัสดุฉนวนในรูปของเหลวที่อุณหภูมิทดสอบ รวมถึงของเหลวที่เป็นฉนวน เช่น หม้อแปลง สายเคเบิล และอุปกรณ์ไฟฟ้าอื่นๆสามารถใช้กันอย่างแพร่หลายใน
พลังงานไฟฟ้า ปิโตรเลียม อุตสาหกรรมเคมี การตรวจสอบสินค้าและการวิจัยทางวิทยาศาสตร์ และแผนกอื่นๆ

ลักษณะ

1 ใช้ความร้อนเหนี่ยวนำความถี่ปานกลาง ความร้อนอุณหภูมิห้องเพื่อควบคุมอุณหภูมิ (90 ℃)
และวัดอุณหภูมิคงที่อัตโนมัติเพียง 15 นาที
2 วัดการสูญเสียอิเล็กทริกของน้ำมันและความต้านทานต่อปริมาตรพร้อมกันหรือเลือกอย่างใดอย่างหนึ่ง
3, ใช้หน้าจอ LCD ขนาดใหญ่, เพียงทำตามเมนูภาษาจีน
พรอมต์ ป้อนคำสั่ง เครื่องมือสามารถทำงานได้โดยอัตโนมัติ
4 ด้วยฟังก์ชั่นการสื่อสารสามารถกำหนดค่าคอมพิวเตอร์สำหรับการตรวจสอบตามเวลาจริง
การสังเกตแบบไดนามิกของค่าการสูญเสียไดอิเล็กตริกของน้ำมันพร้อมการเปลี่ยนแปลงของอุณหภูมิน้ำมันและแสดงเป็นกราฟ
5, แสดงผลการวัดอัตโนมัติ, และการพิมพ์และบันทึกข้อมูล
6, มี over-voltage, over-current, short-circuit protection และ high voltage
แสดงว่ายังมีฟังก์ชั่นแจ้งเตือน

พารามิเตอร์ทางเทคนิค

แรงดันการวัดความต้านทานเชิงปริมาตร: DC500V±10%
- ช่วงความต้านทานปริมาตร: 2.5×10 6～2×10 13Ω.m
- ความแม่นยำ: สูงกว่า ±10%
- ช่วงการวัดความต้านทาน: 2M～2TΩ
- ช่วงการวัดการกระจาย: 0.00001～1
- ความละเอียดของค่าการสูญเสียอิเล็กทริก: 0.00001
- ช่วงการวัดความจุ: 10.0pF～200.0pF
- ความละเอียดของค่าความจุ: 0.01pF
- ความจุถ้วยเปล่า: 60±5pF
- ความแม่นยำในการวัดค่าการกระจาย: ± (ค่าที่อ่านได้ 1% + 0.02%)
- ความแม่นยำในการวัดค่าความจุ: ± (ค่าการอ่าน 1% + 1pF)
- แหล่งจ่ายไฟทำงาน: AC220V±10%, 50Hz
- ช่วงการวัดและควบคุมอุณหภูมิ: อุณหภูมิห้อง ~ 119.9 ℃
- การวัดและการควบคุมอุณหภูมิคงที่: ± 0.5
- ความชื้นสัมพัทธ์: ≤85%
- แรงดันการวัดการกระจาย: 1.5kV, 2.0kV, 2.5kV (ธรรมดา)
(2.0kV) (การเชื่อมต่อขั้วบวก) - อุณหภูมิแวดล้อม: -5℃～50℃
- ขนาด: 480mm×400mm×420mm
- น้ำหนัก : 25.7กก
