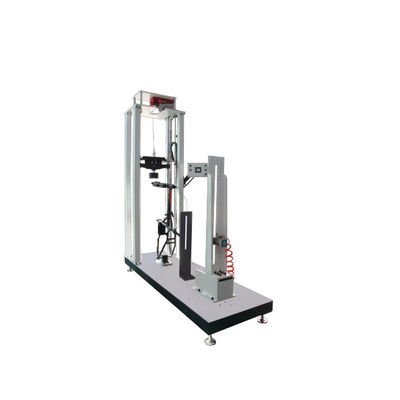

เครื่องทดสอบแรงกระแทกมัลติฟังก์ชั่นสำหรับจักรยาน SL-BT87

การประยุกต์ใช้เครื่องทดสอบแรงกระแทกมัลติฟังก์ชั่นของจักรยาน

เครื่องนี้ใช้เพื่อจำลองผลกระทบต่อเฟรมและตะเกียบเมื่อล้อหน้าลอยออกจากพื้น เมื่อถูกชน หรือเมื่อได้รับแรงสั่นสะเทือน

หลักการทดสอบ

กรอบทุกประเภทตามมาตรฐาน ISO 4210-6.4.1, GB3565 และ GB17761 เป็นต้น

วิธีทดสอบ

1. ประกอบชิ้นส่วนเฟรม/ตะเกียบเข้ากับเพลาหลังจำลองของเครื่อง

2. ติดลูกกลิ้งมาตรฐานเข้ากับส้อม โดยมีน้ำหนักน้อยกว่าหรือเท่ากับ 1 กิโลกรัม

3.ปรับน้ำหนักการกระแทกเป็น 22.5 กก.

4. ตั้งค่าความสูงของการกระแทก 180mm-300mm และจำนวนการกระแทกบนหน้าจอสัมผัส (ผู้ใช้สามารถตั้งค่าอุปกรณ์ได้)

5. มีไม้บรรทัดเหล็กบอกความสูงก่อนและหลังกระแทกและวัดการเสียรูป (ทดสอบซ้ำได้ 2 ครั้ง)

6. หลังจากการทดสอบเสร็จสิ้น ให้ตรวจสอบว่ามีรอยแตกในการประกอบและขนาดของการเสียรูปหรือไม่ และตัดสินว่ามีคุณสมบัติตามมาตรฐานหรือไม่

ความสูงของค้อนลงจอด

พารามิเตอร์ทางเทคนิค

ไดอะแกรมและรูปภาพของอุปกรณ์
