| ชื่อแบรนด์: | SKYLINE |
| เลขรุ่น: | SL-BT90 |
| ขั้นต่ำ: | 1 ยูนิต |
| ราคา: | negotiated |
| เงื่อนไขการจ่ายเงิน: | L / C, D / P, T / T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 10 หน่วย / เดือน |

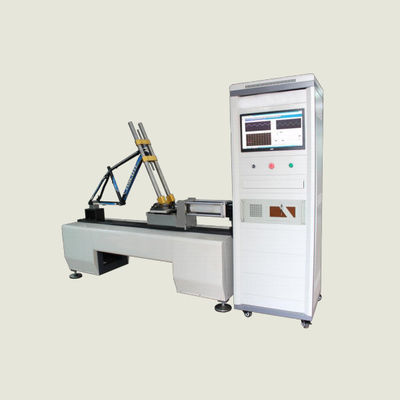

เครื่องนี้สำหรับเฟรมจักรยานเพื่อทำการทดสอบความล้าสามารถทดสอบความล้าของเฟรมจักรยานถีบจักรยานไฟฟ้า EN 15194, ISO4210-6.4.4 เฟรมทุกรูปแบบของข้อกำหนดการทดสอบนี้
ตามมาตรฐาน: EN 15194 รถจักรยานไฟฟ้า, ISO4210, EN14781 Roadster, EN14766 จักรยานเสือภูเขา, EN14764 รถซิตี้คาร์ออกแบบโดย CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS มาตรฐานการทดสอบเก้าประเทศ
1 ติดตั้งเฟรมบนเครื่องทดสอบตามวิธีมาตรฐาน และตำแหน่งของส้อมสามารถปรับได้ด้วยตนเองเพื่อให้พอดีกับขนาดของเฟรม
2 ยึดตัวขับและส้อมบนเพลาลูกกลิ้ง และยึดตะขอหลังที่เพลาหลัง และล็อคบล็อกยึดเพลาหลัง
3 ประกอบชุดประกอบฟิกซ์เจอร์โหลดแรงในแนวดิ่งของเฟรมเข้ากับเครื่องทดสอบตามวิธีมาตรฐาน ความสูงของคานโหลดสามารถปรับได้ด้วยตนเองเพื่อให้เหมาะกับความสูงของเฟรม
4.ตั้งค่าแรงทดสอบและจำนวนครั้งที่จำเป็นสำหรับการทดสอบบนคอมพิวเตอร์
5. ปรับการเสียรูปสูงสุดของเฟรมที่อนุญาต เครื่องจะหยุดการทดสอบโดยอัตโนมัติหลังจากเกินการเสียรูปบางส่วน
6.เริ่มโปรแกรมการทดสอบเพื่อเริ่มการทดสอบ การทดสอบถึงจำนวนครั้งที่กำหนดหรือความเสียหายของชิ้นทดสอบ หยุดการทดสอบโดยอัตโนมัติและเก็บผลการทดสอบไว้
กรอบการทดสอบความล้าในแนวนอนและค่าแรง
| ประเภทของจักรยาน | จักรยานเมือง | จักรยานเด็ก | จักรยานเสือภูเขา | แข่งรถ |
|
ค่ากำลังไปข้างหน้า เอฟ/เอ็น |
450 | 450 | 1200 | 600 |
| ค่าแรงย้อนกลับ F/N | 450 | 450 | 600 | 600 |
| รอบระยะเวลาการทดสอบ | 100,000 | 100,000 | 50000 | 100,000 |
| ความถี่สูงสุดของเครื่อง | 5Hz |
| ความจุของเซ็นเซอร์ | เซนเซอร์ชนิดแผ่นดิสก์ 5000N*1 ชิ้น |
| โหลดความละเอียดขององค์ประกอบ | 1/10000 |
| กระบอกไฟฟ้า | การควบคุมเซอร์โวกระบอกไฟฟ้า |
| จังหวะการเคลื่อนที่ | 150 มม. (± 75 มม.) |
| จำนวนการทดสอบ | 0-999999 ตั้งค่าได้ตามอำเภอใจ |
| วิธีการควบคุม | บังคับการควบคุมวงปิดอย่างเต็มที่ |
| ความถี่สูงสุดของเครื่อง | การควบคุมอัตโนมัติด้วยคอมพิวเตอร์ การกระจัด แรง เวลา และวิธีการควบคุมอื่นๆ |
| ซอฟต์แวร์ควบคุม | ซอฟต์แวร์พิเศษที่พัฒนาขึ้นเอง |
| วิธีการแสดงผล | การควบคุมและตรวจสอบคอมพิวเตอร์ |
| การได้มาของข้อมูล | บัตรซื้อความเร็วสูง |
| ความถี่ในการรับแรง | >200KHz |
| รูปคลื่นบังคับ | คลื่นไซน์ |
| หยุดอัตโนมัติ | หยุดอัตโนมัติเมื่อแรงไม่ถึงการตั้งค่า หยุดอัตโนมัติเมื่อชิ้นทดสอบเสียหาย |
| รูปแบบการพิมพ์รายงาน | บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน |
|
ฟิกซ์เจอร์ทดสอบ |
1 ชุด |
|
น้ำหนัก |
400KG |
|
แหล่งจ่ายไฟ |
AC220V,15A |
|
มิติ |
แท่นทดสอบ:2400*820*900มม ตู้ควบคุม: 600 * 600 * 1830 มม. (L * W * H) |
1. ตัวควบคุมการแปลงสัญญาณ
(1) โหลดเซ็นเซอร์
(2) ตัวรวบรวมการแปลงสัญญาณ
ฟังก์ชันพื้นฐานดำเนินการโปรแกรมทดสอบท่ออานเพื่อรับข้อมูลต่อไปนี้
(1) แรงตามเวลาจริงเทียบกับเส้นโค้งเวลา
(2) ความถี่เรียลไทม์เทียบกับเส้นโค้งเวลา
(3) ค่าสูงสุดของแรงดึง
(4) ค่าการแตกหักตามเวลาจริง
(5) การเปรียบเทียบกราฟ
(6) ส่วนเบี่ยงเบนมาตรฐาน
