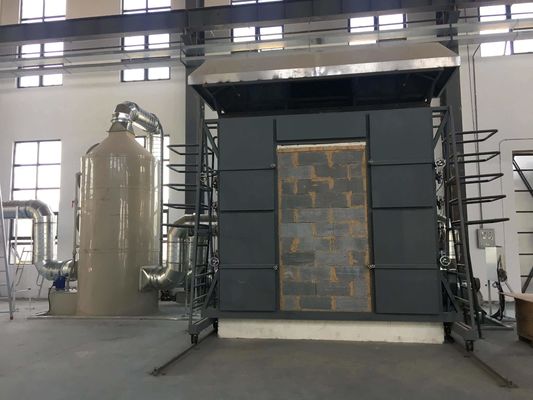

BS EN 1365 การทดสอบการทนไฟของเตาแนวตั้งสำหรับผนังส่วนที่ไม่มีแบริ่งโหลด

BS EN 1365 เตาแนวตั้งสำหรับการทดสอบการทนไฟสำหรับผนังที่ไม่มีภาระ ตอนที่ 1

I. ขอบเขตการใช้งาน:

1.1 ใช้ได้กับการทดสอบการทนไฟของประตูและบานเกล็ดที่ติดตั้งในช่องเปิดขององค์ประกอบแยกแนวตั้งเช่น ประตูบานพับ ประตูเดือย ประตูบานเลื่อนแนวนอน ประตูบานเลื่อนแนวตั้ง (รวมถึงประตูบานเลื่อนเชื่อมและประตูแบ่งส่วน) ประตูม้วน บานเลื่อนอื่น ๆ บานเฟี้ยม บานกระทุ้ง แผ่นผนังที่สามารถเคลื่อนย้ายได้ ฯลฯ ตลอดจนการทดสอบการทนไฟของประตูอาคารที่มีประตูไม่มีบานและบานเกล็ด

ครั้งที่สองมาตรฐาน

2.1 ความสอดคล้องกับมาตรฐาน BS EN 1364-1: 2015: "การทดสอบการทนไฟสำหรับการแบกภาระส่วนที่ 1: ผนัง

สาม.คุณสมบัติการทำงานหลักของเตาเผาแนวตั้ง:

3.1 เตาเดียวสามารถใช้งานได้หลายวัตถุประสงค์และเข้ากันได้กับหลายมาตรฐาน

3.2 ใช้การ์ดการได้มาที่มีความแม่นยำสูงเพื่อรวบรวมข้อมูลด้านต่างๆ เช่น อุณหภูมิ ความดัน และอัตราการไหลของถนนแต่ละสาย และวิเคราะห์ ประมวลผล และควบคุมด้วยไมโครคอมพิวเตอร์เพื่อสร้างข้อมูลจริงตามเวลาจริง ณ เวลาที่เผาไหม้ และโดยตรง รับผลลัพธ์โดยการวิเคราะห์และกำหนดด้วยไมโครคอมพิวเตอร์เครื่องทั้งหมดใช้อุปกรณ์คุณภาพสูงทั้งหมดเพื่อให้แน่ใจว่าระบบมีคุณภาพสูง การทำงานความเร็วสูง และขั้นสูง

3.3 ใช้การ์ดการได้มาที่มีความแม่นยำสูง + โมดูลหลายวงจร + PLC + คอมพิวเตอร์ และใช้โหมดควบคุมอัตโนมัติ PID โดยมีความเสถียร การทำซ้ำ และการทำซ้ำที่ดีเยี่ยม

3.4 การใช้อินเทอร์เฟซการทำงานของ WINDOWS XP และ LabView ซึ่งเป็นซอฟต์แวร์พัฒนาพิเศษสำหรับอุปกรณ์ที่มีความแม่นยำระดับโลก รูปแบบอินเทอร์เฟซนั้นใหม่ สวยงาม และเรียบง่ายในระหว่างการทดสอบ ผลการวัดจะแสดงตามเวลาจริงและเส้นโค้งที่สมบูรณ์แบบจะถูกวาดแบบไดนามิก และข้อมูลสามารถบันทึก อ่าน และพิมพ์ออกมาได้อย่างถาวรด้วยความชาญฉลาดสูง การทำงานของเมนูแนะนำ ฟีเจอร์ที่ใช้งานง่าย เพื่อให้ผลการทดสอบแม่นยำยิ่งขึ้น

3.5 อายุการออกแบบของเตาหลอมมากกว่า 15 ปี และเตาเผาถูกสร้างขึ้นด้วยเทคโนโลยี American GOVMARK (Gomak)โครงสร้างห้าชั้นเมื่ออุณหภูมิชั้นใน 1300 ℃ อุณหภูมิชั้นนอกคืออุณหภูมิห้องอายุการใช้งานยาวนาน วัสดุฉนวนของชั้นใน (ชิ้นส่วนที่สึกหรอ) นั้นเปลี่ยนได้ง่าย

3.6 ระบบป้องกันความปลอดภัยหลายระบบ ได้แก่ ระบบป้องกันความร้อนในท่ออากาศ ระบบป้องกันการปล่อยแรงดัน ระบบป้องกันการรั่วไหล

3.7 ลมร้อนอุณหภูมิสูงที่สกัดจากเตาเผานั้นระบายความร้อนด้วยน้ำและอากาศ และน้ำใช้น้ำหมุนเวียนซึ่งช่วยปรับปรุงการอนุรักษ์พลังงาน

IV.Vertical Furnace การออกแบบทางวิศวกรรมโครงสร้างของเตา

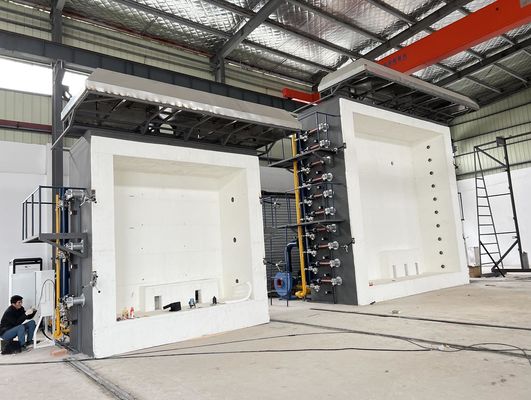

4.1 การสร้างเตาเผา: เตาเผาได้รับการออกแบบให้มีอายุการใช้งานยาวนานกว่า 15 ปี และเตาเผาถูกสร้างขึ้นโดยใช้เทคโนโลยี GOVMARK (โกมัก) จากประเทศสหรัฐอเมริกาโครงสร้างห้าชั้น เมื่อชั้นในเป็น 1300°C อุณหภูมิของชั้นนอกคืออุณหภูมิห้องอายุการใช้งานยาวนาน วัสดุฉนวน (ชิ้นส่วนที่สึกหรอ) ของชั้นในนั้นเปลี่ยนได้ง่ายโครงสร้าง 5 ชั้น จากภายนอกสู่ภายใน มีดังนี้ ชั้นที่ 1 เป็นโครงเหล็กชั้นที่สองก่อด้วยอิฐแดงเป็นรอบนอกชั้นที่สามเป็นแร่ใยหินทนไฟอุณหภูมิสูงชั้นที่สี่เป็นอิฐทนไฟชั้นที่ห้าประกอบด้วยผ้าฝ้ายอุณหภูมิสูงทนไฟเซอร์โคเนียม อุณหภูมิทนไฟ 1600°C

4.2 วัสดุทนอุณหภูมิสูง

4.2.1 อิฐทนไฟ: ใช้อุณหภูมิสำหรับการทนต่ออุณหภูมิสูงสุด 1,750 ℃, ทนต่ออุณหภูมิสูงเป็นเวลานาน 1,600 ℃, ความหนาแน่นรวม 1.0g / cm3, แรงอัดที่อุณหภูมิห้องสูงกว่า 3.2MPa, 1,400 ℃ refired line change 0.5%, ความร้อน ค่าการนำไฟฟ้าดีกว่า 0.4W/m - K

4.2.2 สารประสานวัสดุทนไฟในอุตสาหกรรมสำหรับการยึดติด: ใช้อุณหภูมิ 1,400 ℃

4.2.3 เตาฝ้ายทนอุณหภูมิสูง: ใช้ผ้าฝ้ายทนไฟที่มีเซอร์โคเนียมที่มีอุณหภูมิสูงความหนา 50 มม. อุณหภูมิทนไฟเป็นเวลานาน 1600 ℃วัสดุฉนวนพิเศษสำหรับเตาเผาอุตสาหกรรม

4.3 วัสดุสำหรับโครง: เลือกตาม "คู่มือการออกแบบเตาอุตสาหกรรม" (ฉบับที่ 3), บทที่ 11 - ชิ้นส่วนโครงสร้างสำหรับเตา, ส่วนที่ 3 - การเลือกเหล็ก, เสาเตา, เสาข้าง, คานเท้าโค้ง, คานรับแรงและเหล็กผูก ฯลฯ . เลือกเหล็ก Q235-A แผ่นเหล็กผนังด้านนอกของเตาเลือกเหล็ก Q215-Aวัสดุเหล็กเตาเผา: ไม่น้อยกว่า Q235;แผ่นเหล็กเตา: ความหนา ≥ 3 มม.วัสดุตัวเตาแนวนอนใช้โครงเหล็กถอดเปลี่ยนได้

4.4 ขนาดเตา: 3000mm (W)*3000mm (H)*1500mm (D)

4.5 โครงสร้างเหล็กเตาและการรักษาป้องกันการกัดกร่อนของท่อ: ใช้การเคลือบสามชั้น, การเคลือบป้องกันการกัดกร่อนที่ทนต่ออุณหภูมิสูงทั้งหมด, ชั้นนอกของสีดำและสีเทา

4.5 ฐานเตาทดสอบ ใช้พื้นที่.

4.5.1 ฐานรากของเตาทดสอบ: ฐานรากต้องแข็งแรงและได้ระดับ และแรงดันแบริ่งของดินคือ 750 กก./ตร.ม.

4.5.2 ความสูงของพื้นที่ต้องการต้องสูงกว่า 5.5 เมตร และพื้นที่ใช้งานทั้งหมดของพื้นที่ทดสอบ ห้องควบคุม ห้องแก๊ส ส่วนทำให้บริสุทธิ์ และส่วนทำตัวอย่างต้องสูงกว่า 150 ตารางเมตร

4.5.3 ข้อกำหนดด้านสิ่งแวดล้อม: ระบายอากาศได้ดีและใช้งานง่ายไม่มีวัตถุไวไฟและวัตถุระเบิดรอบๆแนะนำให้เก็บให้ห่างจากเขตเมืองและที่อยู่อาศัยและโรงงานโครงสร้างเหล็ก
