เครื่องมือทดสอบ SAE J2302 สำหรับประสิทธิภาพเชิงความร้อนของฉนวนปลอก

เครื่องมือทดสอบ SAE J2302 สำหรับประสิทธิภาพเชิงความร้อนของฉนวนปลอก

การแนะนำสินค้า

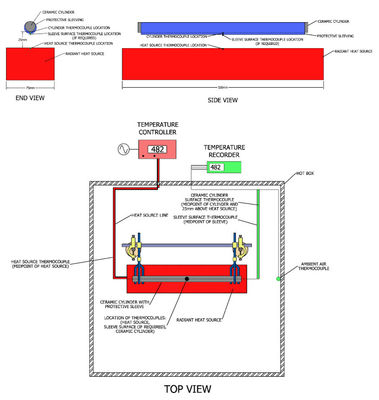

การทดสอบแบบตั้งโต๊ะนี้ต้องอนุญาตให้วัดความต้านทานต่อการไหลของความร้อนจากการแผ่รังสีของวัสดุฉนวนในปลอก ท่อ หรือเทปประสิทธิภาพของปลอกถูกกำหนดโดยการวัดความแตกต่างของอุณหภูมิของกระบอกสูบเซรามิกสีดำทั้งแบบมีและไม่มีปลอกป้องกัน

องค์ประกอบ

กล่องร้อน (ภาคผนวก 2)

ขนาดภายใน 500 x 500 x 500 มม.

โครงสร้างโปรไฟล์อลูมิเนียมพร้อมแผงฉนวน (สแตนเลส + ฉนวน + สแตนเลส) ที่ด้านล่างและด้านข้าง

ต้องจัดให้มีระบบเปิดปิดที่ฝาบน

ต้องมีประตูที่มีช่องหน้าต่างด้านหน้า

มีขาให้เลือก 2 แบบ คือ ขาขนาด 2-10 ซม. สำหรับวางบนโต๊ะ หรือ ขาขนาด 50-80 ซม. สำหรับวางบนพื้น

แหล่งความร้อนจากการแผ่รังสี (ภาคผนวก 3)

Radiant “Itech” (712400) 1500W มีจำหน่ายแล้วที่ GREMTEK - มีปลอกสำหรับยึดตัวกระจายแสงและป้องกันส่วนหลัง - การควบคุมผ่านเซ็นเซอร์แบบไร้สัมผัสที่กึ่งกลางของตัวกระจายแสง (KEYENCE FT-H50 - ภาคผนวก 4)

เทอร์โมคัปเปิล K (ภาคผนวก 4)

หัววัดเทอร์โมคัปเปิลชนิด K พร้อมคู่ที่ชัดเจน - SV2000

ชดเชยการเลิกจ้างตัวเชื่อมต่อตัวผู้ขนาดเล็ก

Regulator / Recorder หรือระบบอัตโนมัติ

ผู้ควบคุมต้องอนุญาตให้มีการควบคุมอุณหภูมิบนพื้นผิวของแหล่งความร้อน

การควบคุมต้องทำผ่านเทอร์โมคัปเปิลแบบไร้สัมผัส (เช่น Keyence FT-H50K - ภาคผนวก 4)

เครื่องบันทึกหรือระบบอัตโนมัติต้องจัดเก็บการวัดอุณหภูมิทั้งหมด (แหล่งที่มาและเทอร์โมคัปเปิลชนิด K)

ข้อมูลเหล่านี้ต้องสามารถเรียกค้นได้ง่ายจากพีซีที่เชื่อมต่อกับเครือข่ายสามารถประมวลผลการดึงข้อมูลผ่าน Excel ได้

เครื่องบันทึกหรือระบบอัตโนมัติต้องอนุญาตให้กำหนด:

เทอร์โมคัปเปิลตัวใดควบคุมแหล่งความร้อน ความถี่ในการบันทึก (ตัวอย่าง : อุณหภูมิในการบันทึกทุกๆ 1 หรือ 5 วินาที)

บันทึกเวลาเริ่มต้นและสิ้นสุด (ถ้าเป็นไปได้)

เพิ่มความคิดเห็น (ถ้าเป็นไปได้)

กำหนดชื่อสำหรับเทอร์โมคัปเปิลที่เชื่อมต่อ (ถ้าเป็นไปได้)

สามารถบันทึกเทอร์โมคัปเปิลชนิด K ได้สูงสุด 12 ตัวพร้อมปลั๊ก MMK สำหรับคอนเนคเตอร์ขนาดเล็ก (ภาคผนวก 4)

รองรับกระบอกสูบ

สิ่งนี้จะต้องสามารถยึดกระบอกสูบที่ปลายให้ขนานกับรัศมีได้อย่างมั่นคงตามเส้นผ่านศูนย์กลางต่างๆ

การถอดชิ้นส่วนกระบอกสูบควรดำเนินการเปลี่ยนได้ง่าย (ทดสอบโดยมีหรือไม่มีการป้องกัน)

ระยะห่างระหว่างใบหน้าที่ฉายแสงกับพื้นผิวที่ฉายแสงควรปรับได้ง่ายตั้งแต่ 5 ถึง 100 มม.

ระบบกำหนดตำแหน่งควรสามารถปรับให้ใช้ส่วนรองรับอื่นที่ไม่ใช่กระบอกสูบได้ตัวอย่างเช่น: จาน, ชิ้นส่วนของลูกค้า, …

ระบบกำหนดตำแหน่งนี้ต้องสามารถปรับใช้กับส่วนรองรับอื่นที่ไม่ใช่กระบอกสูบได้เช่น จาน อะไหล่ของลูกค้า เป็นต้น
