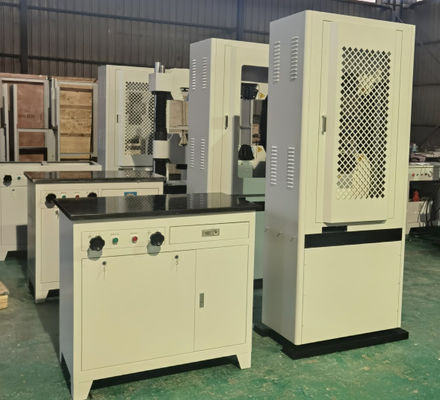

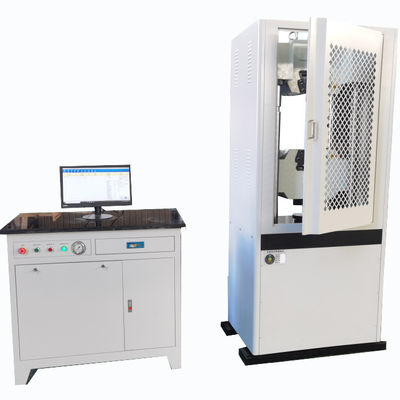

เครื่องทดสอบแรงดึงอเนกประสงค์ไฮดรอลิก 1,000KN

คำอธิบาย

ผลิตภัณฑ์นี้เป็นอุปกรณ์ทดสอบคุณภาพสูงที่เหมาะสำหรับสถาบันวิจัยทางวิทยาศาสตร์ มหาวิทยาลัยและวิทยาลัย โลหะวิทยา การผลิตเครื่องจักร เรือบอยเลอร์ และองค์กรและสถาบันการบินและอวกาศชุดของรุ่นใช้โหลดไฮดรอลิก ใช้งานง่าย ประสิทธิภาพมั่นคง ปลอดภัย และเชื่อถือได้การดำเนินการทดสอบและการประมวลผลข้อมูลเป็นไปตาม GB/T228.1-2010 "วิธีทดสอบแรงดึงที่อุณหภูมิห้องสำหรับวัสดุโลหะ" และสามารถใช้สำหรับการทดลองตามมาตรฐาน GB, ASTM, DIN, ISO, JIS, BS และมาตรฐานอื่นๆ .

โครงสร้างกระบวนการทางกล

1. เมนเฟรมของเครื่องทดสอบใช้โครงสร้างกระบอกสูบ พื้นที่รับแรงดึงอยู่เหนือเมนเฟรม แรงอัด การดัด แรงเฉือน และพื้นที่ทดสอบอื่นๆ จะอยู่ด้านล่างเมนเฟรมระหว่างคานกลางและโต๊ะ ผ่านการเคลื่อนที่ของ คานกลางเพื่อปรับพื้นที่ทดสอบ โต๊ะ และกระบอกสูบโดยใช้การสัมผัสอย่างหนัก ลูกสูบสมดุลแรงดันปานกลาง ลูกสูบจะอยู่ตรงกลางกระบอกสูบเสมอ ลดแรงเสียดทานระหว่างกระบอกสูบและลูกสูบ เพื่อให้ความแม่นยำในการทดลองสูงขึ้น ค่าแรงมีความแม่นยำมากขึ้นเอาชนะกระบวนการดั้งเดิมของการสัมผัสทรงกลมระหว่างโต๊ะกับลูกสูบ ตามหลักทฤษฎีจึงมั่นใจได้ถึงความเสถียรของคุณสมบัติเชิงกลของผลิตภัณฑ์

2. ชิ้นส่วนโครงสร้างของเครื่องหลักทำจากชิ้นส่วนเหล็กหล่อหลังจากการอบชุบด้วยความร้อนและการตัดเฉือนที่มีความแม่นยำ ส่วนคอลัมน์และชิ้นส่วนเกียร์ทำจากเหล็กโครงสร้างโลหะผสมประสิทธิภาพสูง ซึ่งได้รับการตรวจสอบอย่างเข้มงวดและประกอบอย่างประณีต เพื่อให้เครื่องทั้งหมด ไม่เพียงแข็งแกร่งในด้านความแข็งแกร่งโดยรวมเท่านั้น แต่ยังดีในด้านเสถียรภาพอีกด้วยกระบอกน้ำมันหลักและถังน้ำมันเสริมถูกปิดผนึกด้วยฟิล์มน้ำมันที่ไม่มีช่องว่าง ไม่มีการรั่วไหลของน้ำมัน และใช้กระบอกน้ำมันผสมตรงกลางที่ปากจับสำหรับการกดหนีบโดยตรง ซึ่งช่วยแก้ปัญหาข้อบกพร่องของการเลื่อนและการเสียรูปได้ง่ายของชุดบล็อกหนีบแผ่นซับในพาเลท โครงสร้างและการขนถ่ายสะดวกและทนทานมาก

ระบบควบคุมและการวัด

1. เครื่องใช้ระบบควบคุมวงปิดแบบดิจิตอลเต็มรูปแบบสำหรับการควบคุมและการวัดและผ่านคอมพิวเตอร์สำหรับกระบวนการทดสอบและการแสดงผลแบบไดนามิกของเส้นโค้งทดสอบและการประมวลผลข้อมูล หลังจากการทดสอบสามารถขยายผ่านโมดูลการประมวลผลกราฟิกสำหรับข้อมูลใหม่ - วิเคราะห์และแก้ไข เพื่อให้เป็นไปตามข้อกำหนดของหลายประเทศในการทดสอบแรงดึงโลหะของการทดสอบมาตรฐานต่างๆ แต่ยังเป็นไปตามมาตรฐานอุตสาหกรรมเพื่อให้ได้แรงดึง การบีบอัด การดัด แรงเฉือน และวัสดุหรือผลิตภัณฑ์ที่แตกต่างกันประเภทอื่นๆ การบีบอัด , การดัด, แรงเฉือนและการทดสอบประเภทอื่นๆ, ระบบควบคุมด้วยการควบคุมแรง, การควบคุมการเสียรูป, การควบคุมการเคลื่อนที่สามโหมดการควบคุม, ในกระบวนการทดสอบ, สามโหมดการควบคุมสามารถเปลี่ยนได้อย่างราบรื่นตามโปรแกรมที่ตั้งไว้

2. ซอฟต์แวร์สามารถรับ ReH (ความแข็งแรงของผลผลิตด้านบน), ReL (ความแข็งแรงของผลผลิตด้านล่าง), Rp0.2 (ความแข็งแรงของส่วนขยายที่ไม่ได้สัดส่วนที่ระบุ), Rt0.5 (ความแข็งแรงของส่วนขยายทั้งหมดที่ระบุ), Rm (ความต้านทานแรงดึง), E (โมดูลัสของความยืดหยุ่น) และข้อมูลการทดสอบที่จำเป็นมากกว่า 20 รายการนอกจากนี้ยังสามารถรับแรงโหลดในอัตราที่เท่ากัน การเสียรูปในอัตราที่เท่ากัน การกระจัดในอัตราที่เท่ากัน และข้อกำหนดในการทดสอบอื่นๆ

3. ฟังก์ชันการวิเคราะห์ข้อมูลที่แม่นยำและสมบูรณ์แบบ โดยใช้การโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์เพื่อวิเคราะห์และคำนวณการทดสอบ

ดัชนีประสิทธิภาพเชิงกลของวัสดุยังสามารถแทรกแซงได้ด้วยตนเองในกระบวนการวิเคราะห์เพื่อปรับปรุงความแม่นยำของการวิเคราะห์

4. ข้อมูลการทดสอบได้รับการจัดการโดยฐานข้อมูล และข้อมูลการทดสอบและเส้นโค้งทั้งหมดจะถูกบันทึกโดยอัตโนมัติ

5. ตระหนักถึงการควบคุมวงปิดพิเศษของการกระจัด การเสียรูป แรงและความเร็ว และในระหว่างการทดสอบก็สามารถยืดหยุ่นได้

เปลี่ยนความเร็วการทดสอบและเส้นโค้งการทดสอบเพื่อให้โปรแกรมทดสอบมีความยืดหยุ่นและรวดเร็วยิ่งขึ้น

6. การป้องกันหลายชั้น: ด้วยฟังก์ชั่นการป้องกันสองระดับของซอฟต์แวร์และฮาร์ดแวร์สามารถตระหนักถึงการโอเวอร์โหลดของเครื่องทดสอบ

กระแสเกิน, แรงดันเกิน, แรงดันต่ำ, ความเร็วเกิน, ขีดจำกัดและวิธีการป้องกันความปลอดภัยอื่น ๆ

7.ทดสอบซอฟต์แวร์ที่สงวนไว้สำหรับอินเทอร์เฟซโปรแกรมแบบเปิดจำนวนหนึ่ง ผู้ใช้สามารถเขียนวิธีการทดสอบพิเศษแบบกำหนดเองของตนเอง การใช้งานเริ่มต้นของ GB, ISO และมาตรฐานการทดสอบอื่นๆสงวนไว้สำหรับพอร์ตเครือข่ายการรับส่งข้อมูลอินเทอร์เฟซแบบเปิด ง่ายสำหรับผู้ใช้ในการอัปโหลดข้อมูลเครือข่ายในภายหลัง เช่นเดียวกับการอัปเกรดซอฟต์แวร์
