| ชื่อแบรนด์: | Skyline |
| เลขรุ่น: | SL-U300-1 |
| ขั้นต่ำ: | 1 |
| ราคา: | $3000-6000 |
| เงื่อนไขการจ่ายเงิน: | ที/ที, แอล/C, ดี/เอ, ดี/พี |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |
แอพลิเคชั่นและเป้าหมายการทดสอบ

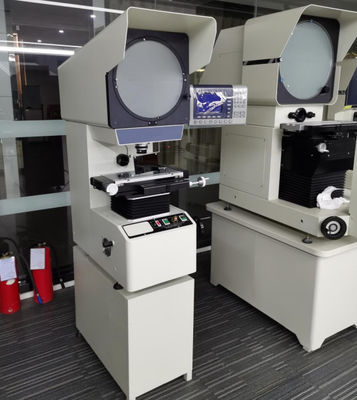

คุณภาพของระบบออปติกของสินค้านี้ดีเยี่ยม ภาพของเลนส์เป้าหมายชัดเจนและการขยายมีความแม่นยําความผิดพลาดในการวัดลักษณะลักษณะต่ํากว่า 0.08%; ความผิดพลาดการแสดงระดับพิกัดการวัดสามารถถึง (3+L/200) μM; มันพร้อมกับเครื่องพิมพ์ขนาดเล็กและสวิทช์เท้าพิเศษ ซึ่งสะดวกมากสําหรับการออกข้อมูลและการเก็บตัวอย่างภาพของชิ้นงานสามารถเป็นภาพตรงเต็มหรือภาพกลับ. การยกแกน Z ของเครื่องฉายภาพนี้ใช้วิธีการส่งรถไฟนําทาง, ซึ่งเพิ่มความมั่นคงและความทนทานของกระบอกเครื่อง. เครื่องฉายภาพมีภาพที่ชัดเจนและการขยายที่แม่นยํา.
ข้อดี
เมื่อเปรียบเทียบกับผลิตภัณฑ์ที่คล้ายกัน เครื่องฉายวัดที่ผลิตโดยบริษัทของเรามีลักษณะดังต่อไปนี้
1อุปกรณ์นี้สามารถตรวจสอบอย่างมีประสิทธิภาพเส้นผิวและรูปร่างพื้นผิวของชิ้นงานที่ซับซ้อนหลายอย่าง เช่น: แมปลอต, ส่วน stamping, กัม, สกรูหมุน, เกียร์,เครื่องตัดบดและเครื่องมืออื่น ๆ, มีดและชิ้นส่วน, รวมถึงปลายทาง, นาฬิกา, และเหล็ก หิน เป็นต้น
2มีการใช้งานที่กว้างขวางกว่านี้ ใช้ในเครื่องจักร ต้นแบบ เมตร อิเล็กทรอนิกส์ อุตสาหกรรมเบาและอุตสาหกรรมอื่นๆมันเป็นอุปกรณ์ตรวจสอบการวัดที่จําเป็นสําหรับห้องวัดและห้างสรรพสินค้า.
3ความแม่นยําในการวัดเครื่องมือ: (3+L/200) μm
4ความละเอียดการแสดงภาพดิจิทัลของพิกัด X และ Y: 0.0005mm
5ระบบประมวลผลข้อมูล: DP100 ระบบประมวลผลข้อมูลหลากหลายฟังก์ชัน, จอจีนเต็มสามารถทําตัวอย่างหลายจุด, รวมหมุน, จุด, เส้น, ระยะทางการตรวจจับมุม การออกข้อมูล RS-232สามารถแสดงกราฟการวัดได้
6. มันใช้เทอร์ไบน์มุม 45 องศาและสตาร์ทเวอร์เท็กซ์เพื่อยก
ปริมาตรเทคนิค
150*50mm, 200*100mm, 300*150mm สามารถเลือกได้
| รุ่น | SL-U300-1 | ||||
| โต๊ะทํางาน | การเดินทางในแกน X (มม) | 200 | |||
| การเดินทางของแกน Y (มม.) | 100 | ||||
| ขนาดโต๊ะโลหะ (mm) | 350×170 | ||||
| ขนาดโต๊ะแก้ว (mm) | 246 × 120 | ||||
| การเคลื่อนที่แกน Z (มม.) | 100 ((สําหรับความสนใจ) | ||||
| Mความแม่นยํา | (3+L/200) ม | ||||
| ความละเอียดของกรีต | 0.0005 มิลลิเมตร | ||||
| หน้าจอฉาย |
ขนาดจอ ((mm): Φ300mm ใช้เทคโนโลยีการถ่ายภาพจิตรกรรมของญี่ปุ่น โดยฉลากกับเส้นคําข้าว |
||||
| ระยะหมุน: 0 ~ 360 ° | |||||
|
ความละเอียดการแสดงมุมหมุน: 1 ̊หรือ 0.01° รับใช้เครื่องปรับรหัสหมุนญี่ปุ่น |
|||||
|
เป้าหมาย เลนส์
|
การขยายขนาด |
10X (จําเป็น) |
20X (ไม่จํากัด) |
50X (ไม่จํากัด) |
100X (ไม่จํากัด) |
| สภาพของวัตถุ ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
| ระยะทางการทํางาน ((มม) | 77.7 | 44.3 | 38.4 | 25.3 | |
| ระบบประมวลผลข้อมูล | ระบบประมวลผลข้อมูลหลายฟังก์ชัน สามารถวัดจุด เส้น และมุมได้ | ||||
| การส่องแสง |
หลอดฮาโลเจน 24V/150w ไฟโอนและสะท้อนใช้หลอดฮาโลเจนขนาด 24 วอท 150 วอท นําเข้าจาก Osram ประเทศเยอรมนี |
||||
| เย็น | การเย็นด้วยอากาศแบบบังคับ (พัดลมแกน 3) | ||||
| ขนาดเครื่อง | 788*524*1152 มม. | ||||
| พลัง | 110/220V ((AC).50/60Hz,400W | ||||
