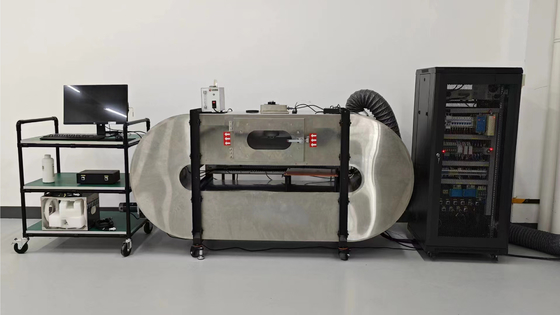

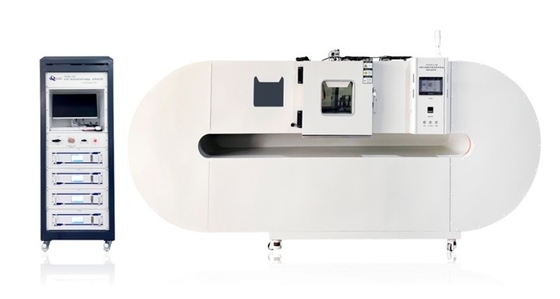

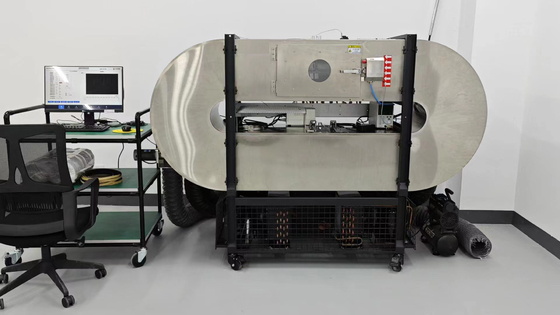

EN54-7/EN14604 ระเบียงทดสอบเครื่องตรวจจับควันไฟ

การนําเสนอสินค้า

สาขาใช้งาน:

1.1 ใช้กับอาคารพลเรือนที่ติดตั้งตามแสงกระจายหลักการส่องแสง (หลักการไฟฟ้าแสง) การทํางานของสัญญาณเตือนของสัญญาณเตือนเตือนการเผาไหม้ที่ตรวจจับควันอิสระ, เครื่องตรวจจับควันประเภทจุด ทุกการทดสอบการทํางาน

1.2 วัตถุการทดสอบ:

1.2.1 การทดสอบขั้นต่ําการตอบสนอง

1.2.2 การทดสอบฟังก์ชัน

1.2.3 การทดสอบการพลิกขั้ว

1.2.4 การทดสอบเปิดเครื่อง

1.2.5 การทดสอบความซ้ํา

1.2.6 การทดสอบแนวทาง

1.2.7 การทดสอบความสม่ําเสมอ

1.2.8 การทดสอบการไหลของอากาศ

1.2.9 การทดสอบแสงรอบตัว

1.2.10 การทดสอบอุณหภูมิสูง

มาตรฐาน II

2.1 ตรงกับ EN54-7"เครื่องตรวจจับควันประเภทจุด" EN14604

III คุณลักษณะทางเทคนิคหลัก ๆ

3.1 กล่องวงแหวน: ออกแบบแบบแบบโมดูล พร้อมกับรูก่อนเซ็นเซอร์, ผิวหน้ากรอบสับปั๊กสําหรับการผลิต, มีพื้นที่ปรับปรุงและขยาย

3.2 ส่วนควบคุม: พัฒนาโดย GXWORKS2 และโปรแกรมการพัฒนา GOOLMAYHMI, ด้วยอินเตอร์เฟสที่ชัดเจนและเรียบง่าย, สามารถระบุสัญญาณเตือน, การเปลี่ยนอากาศ, การบันทึก, การหมุนมุมอัตโนมัติการเปลี่ยนความเร็วลมฯลฯ และแสดงปริมาตรการทดสอบ เช่น ความเร็วลม อุณหภูมิ ความเข้มข้น และอัตราการเพิ่มควัน

3.3 เครื่องวัดความหนาแน่นทางแสง: การออกแบบที่สะท้อนแสง, การแยกความสั่นสะเทือน, การแก้ไขศูนย์อัตโนมัติ, การแก้ไขความสับสนอัตโนมัติของการวัดปนเปื้อนควัน

3.4 ควันทดสอบ: การใช้เครื่องกําเนิดอะโรโซลพาราฟีนเหลว การกระจายขนาดอนุภาคแบบเดียวกัน การผลิตควันที่มั่นคง ขนาดอนุภาคมีส่วนมากกว่า 90% ของจํานวนอนุภาคควันการผลิตควันอัตโนมัติ, การควบคุมวงจรปิดของอัตราการเพิ่มควันโดยเจ้าภาพการควบคุม โดยอัตโนมัติกําจัดควันที่เหลือจากท่อ

3.5 กล่องใส่ลมหมุนเวียน, กล่องผสมควันและกล่องใส่ความร้อน: แฟนหมุนเวียน 6 ตัว, แฟนที่ใช้การควบคุม PWM, บอร์ดผสมควัน 2 ชั้น, ไม้ทําความร้อน SCR;

3.6 พล็อตยกด้วยเครื่องยนต์: ปกครองโดยเครื่องยนต์เซอร์โว, ปกครองอัตโนมัติอัซิมูทของพล็อตยกของอุปกรณ์ควัน, ตั้งด้วยพล็อตปรับ;

3.7 ส่วนแลกเปลี่ยนควันและอากาศออก: ปกครองโดยพัดลมระบายน้ําสูง โดยมีวาล์วกรองที่ควบคุมโดยการดําเนินโปรแกรมคอมพิวเตอร์

3.8 ระบบรับอากาศ: ใช้เครื่องกรองหลายชั้น เพื่อให้แน่ใจว่าอากาศสะอาดเข้าสู่กล่องควัน

IV ปริมาตรเทคนิคหลัก:

4.1 การประกอบของอุปกรณ์: ประกอบด้วยกล่องวงกลม, อุปกรณ์ผลิตควัน, พื้นที่ทดสอบ, การวัดปริมาณควัน, ส่วนควบคุมการไหลของอากาศ และส่วนการวัด

4.2 กล่องทดสอบ:

4.2.1 การประกอบ: ประกอบด้วยพื้นที่ทดสอบ, วงจรยกแบบมอเตอร์, ควันออกและส่วนแลกเปลี่ยนอากาศ, ส่วนรับอากาศและส่วนการวัด

4.2.2 โครงสร้าง: โครงสร้างกล่องปิดลุปแบบแฮร์เมติกกล่องมีสามชั้น ชั้นภายในเป็นแผ่นอลูมิเนียม ชั้นกลางเป็นชั้นกันยางพลาสติกและเปลือกภายนอกเป็นสีแปรงไฟฟ้าสแตตติกอุณหภูมิสูง.

4.2.3 รายละเอียด: พื้นที่ทดสอบคือ 425mm*425mm*1100mm

4.2.4 ความเร็วการไหลของอากาศ: 0.8m/s±0.1m/s, 0.2m/s±0.04m/s, 1.0m/s±0.2m/s

4.3 อุปกรณ์ผลิตควัน:

4.3.1 ควันการทดสอบ: ใช้เครื่องผลิตอะโรโซลพาราฟีนเหลว

4.3.2 ขนาดอนุภาค: 0.2mm ~ 1.0mm, คิดเป็นมากกว่า 90% ของจํานวนอนุภาคควัน

4.3.3 มีความสามารถในการผลิตซ้ําได้ดี และมีความมั่นคงในการกระจายขนาดของอนุภาค

4.3.4 อัตราการฉีดควันในการทดสอบเข้าไปในกล่องควัน: เครื่องตรวจจับไฟฟ้าแสง (มูลค่า): 0.015dBm-1 min-1≤Δm/Δt≤0.1dBm-1min-1

4.3.5 ความมั่นคงของการผลิตควันและควันการทดสอบ: รับประกันความมั่นคงของควันการทดสอบโดยการติดตามความมั่นคงของอัตราการเพิ่มควัน dBm-1min-1

4.3.6 ระบบควบคุมการสร้างควัน

4.3.6.1 โหมดการเพิ่มควัน: เพิ่มปริมาณปริมาณควันอย่างช้าช้าตามอัตราการเพิ่มควันที่กําหนดไว้ก่อน และแก้ไขอัตราการเพิ่มควันในกระบวนการในวงจรปิด

4.3.6.2 รูปแบบควันแบบคง: รักษาค่าปริมาณปริมาณควันให้อยู่ในระดับที่ตั้งไว้ก่อน หลังจากควันเพิ่มขึ้นเป็นปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณและอัตราการแปรปรวนของปริมาณควันคงที่ไม่เกิน ±00.01dB/m

4.4 การวัดขั้นต่ําการตอบสนอง:

4.4.1 วิธีการวัด: มีวิธีการวัดด้วยวิธีแสง

4.4.2 การวัดขั้นต่ําการตอบสนองด้วยวิธีแสง

4.4.2.1 หลักการทํางาน: ด้วยค่าสัมผัสแสง m (หน่วย dB / m) ที่วินาทีเตือนของตัวตรวจจับของความหนาแน่นของควันที่วัดโดยตัวตรวจจับไฟฟ้าแสงด้วยค่าสัมผัสแสง m (หน่วย dB / m), สูตรคํานวณคือ m = (10 / d) lg (P0 / P);

4.4.2.2 ความยาวในการวัดทางแสง: ไม่เกิน 1.1m

4.4.2.3 เครื่องปล่อย: ความยาวคลื่นของรังสี 800nm ~ 950nm;

4.4.2.4 เวลาตอบสนอง (T90): ≤3s

4.4.2.5 ระยะการวัด: ระยะประสิทธิภาพการลดแสง 0.001 ~ 1.1dB/m

4.4.2.6 ความผิดพลาดในการวัด (m*5%±0.02) dB/m

4.4.2.7 ความละเอียด: 0.001dB/m

4.4.2.8 ก่อนการวัดแต่ละครั้ง การอ่านของอุปกรณ์วัดจะถูกเปรียบเทียบกับการอ่านในอากาศสะอาด (จุดศูนย์) และความผิดพลาดในการวัดคือ ≤ 0.02dB/m

4.4.2.9 แหล่งแสง: แหล่งแสงอินฟราเรด 800nm ~ 950nm

4.4.2.10 เครื่องรับไฟ: ยี่ปุ่น ฮามามัตซู ท่อแสงซิลิคอน

4.5 การทดสอบอุณหภูมิสูง

4.5.1 อุณหภูมิการทํางานของกล่องควัน: อุณหภูมิห้อง ~ 70 °C

4.5.2 อัตราการเพิ่มอุณหภูมิ: < 1 °C

4.5.3 พลังงานทําความร้อน: 3kw

4.5.3 ความเท่าเทียมกันของอุณหภูมิ: ความเบี่ยงเบนของแต่ละภูมิภาคบนส่วนตัดของพื้นที่ทดสอบ ≤ 0.2 °C

4.5.4 เริ่มเครื่องด้วยคีย์เดียว การระบุสัญญาณเตือนด้วยอัตโนมัติ การเสร็จสิ้นการหมุนมุมโดยอัตโนมัติ การทดสอบขั้นต่ําความเย็น การทําความร้อน การรักษาความร้อน การทดสอบขั้นต่ําอุณหภูมิสูง การบันทึก การตั้งค่ามุมใหม่กุ้งอุณหภูมิ, การคอร์บปริมาณควัน, การคอร์บปริมาณควันที่เพิ่มขึ้นสามารถดูได้

4.6 อุปกรณ์ Flash:

4.6.1 โครงสร้าง: กล่องกลมทรงหกทรง มีพื้นผิวที่ไม่ดื่ม 4 ด้าน ภายในมีแผ่นอลูมิเนียมสว่าง

4.6.2 หลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอด

4.6.3 เครื่องตรวจจับถูกติดตั้งอยู่กลางของพื้นผิวบนของ hexahedron เพื่อให้แสงสามารถไปถึงเครื่องตรวจจับจากด้านบน, ด้านล่าง และด้านข้าง

4.6.4 โคมไฟ: การแก่ตัวครั้งแรก 100 ชั่วโมงหลังจากการใช้ ใช้ 2000 ชั่วโมงหลังจากที่โคมไฟควรถูกทิ้ง

4.6.5 ขนาดภายนอก: 380 * 380 * 380 มม.

4.7 ส่วนควบคุม:

4.7.1 ประกอบด้วยสองส่วน: หน้าจอสัมผัสและส่วนควบคุมคอมพิวเตอร์

4.7.2 คอร์บการทดสอบ: คอร์บปริมาณควัน คอร์บควันที่เพิ่มขึ้น

4.7.3 การเข้าถึงและบันทึกข้อมูล: การเก็บข้อมูลการทดสอบโดยอัตโนมัติ, ขนาดสูงสุด 10000 รายการต่อรายการ, สามารถสร้างรายงาน EXCEL;

4.7.4 การสกัดข้อมูล ประกอบด้วยการ์ดสกัดข้อมูล มวัดอุณหภูมิ มวัด AD

4.8 โครงสร้างทั่วไป:

4.8.1 วัสดุของชัสซี่: ส่วนใหญ่ของกระเบื้องเหล็กคุณภาพสูง, สีไฟฟ้าอิเล็กทรอสแตตติกอัตราอุณหภูมิสูง

4.8.2 ขนาดรวม: ความยาว * ความกว้าง * ความสูง 2600mm * 820mm * 1640mm

4.8.3 วัสดุกล่อง: USU304 # สแตนเลส, กลาง 10 มม.

4.8.4 วิธีการติดตั้ง: อุปกรณ์มีกลม (มีเบรค) กลมควันทั้งหมดสามารถปรับโดยการยกทั้งหมด (150 มม.)

4.8.5 พลังงานไฟฟ้า: AC220V พลังงานรวม 3.5KW

4.9 การใช้สิ่งแวดล้อม

4.9.1 อุณหภูมิแวดล้อมที่ใช้ได้: 13°C ~ 35°C

4.9.2 ความชื้นสัมพันธ์ที่ใช้ได้: 55% ± 20

4.9.3 ดินควรเป็นพื้นเรียบและแข็งแรง

4.9.4 ระบบอากาศรอบตัว

4.9.5 สภาพแวดล้อมที่ป้องกันการสั่นสะเทือนและแสง
