เครื่องทดสอบเก้าอี้เครื่องทดสอบความทนทานหมุน BIFMA 5.1 สําหรับเฟอร์นิเจอร์สํานักงาน

เครื่องทดสอบความทนทานแบบหมุนใช้สําหรับเฟอร์นิเจอร์ที่นั่ง, พร้อมกับแผ่นบรรทุกและอุปกรณ์เสริมสําหรับการติดตั้งเก้าอี้, ตาม DIN 4551, EN 1335, NEN 1812 และ BIFMA 5.1.

มันใช้สําหรับเก้าอี้สํานักงาน, โต๊ะนั่ง, ลายแก๊ส, หน่วยที่ทดสอบถูกนําไปใช้ในวิธีการทดสอบทั้งหมดที่กําหนดโดยมาตรฐานหรือการทดสอบแต่ละตัวที่ถูกเลือก

แกนการทดสอบแต่ละแกนมีตัวควบคุมของตัวเองที่ประกอบอยู่ใกล้เคียงกันโดยตรง ซึ่งใช้จากแผ่นสัมผัสและควบคุมโดย PLC

การใช้งาน
การทดสอบนี้ใช้กับเก้าอี้ทุกชนิดที่มีเก้าอี้หมุน
วัตถุประสงค์ของการทดสอบ: เครื่องนี้ถูกออกแบบมาเพื่อประเมินความสามารถของเก้าอี้ในการทนต่อความเครียดและการสกัดที่เกิดจากการหมุนซ้อนซ้ํา

รายละเอียด

มาตรฐาน
DIN 4551, EN 1335, NEN 1812, BIFMA X51, BIFMA X54, BSI/BS 5459, EN 581-2

มี:

1 กรอบการทดสอบ

1 เครื่องทดสอบหมุนที่ขับเคลื่อนด้วยไฟฟ้า

1 เครื่องขับเคลื่อนควบคุมภาระ กว้างพิสตัน 80 มิลลิเมตร จันทร์พิสตัน 500 มิลลิเมตร 2500N

1 แพ๊ดบรรทุก กว้าง 200 มม ตาม DIN EN 1335 พร้อมการเชื่อมต่อการแนบคาร์ดานิก

1 ระดับขององค์ประกอบการติดตั้งแบบมาตรฐาน

1 เซลล์ภาระ 5kN - 1 ชุดของจุดหยุด, clamps

เอกสารอ้างอิง: BIFMA X5.1-2017 การทดสอบสวิเวล

a) เก้าอี้ต้องถูกจับไว้บนพื้นที่นั่ง หรือพื้นที่นั่งต้องถูกจับไว้จากการหมุน

b) หากเก้าอี้สามารถปรับได้ ปรับให้เป็นตําแหน่งที่นั่งสูงสุด ปรับเครื่องมือปรับอื่นๆ ให้เป็นสภาพการใช้งานปกติ

c) การวางภาระขนาด 122 กิโลกรัม (270 ปอนด์) บนเก้าอี้ดังนั้นศูนย์กลางของภาระคือ 51 ถึง 64 มิลลิเมตร (2 ถึง 2.5 นิ้ว) ต่อหน้าเส้นกลางของแกนหมุน ดังที่แสดงในรูป 1

d) อุปกรณ์จักรยานต้องปรับให้หมุนให้ต่ํากว่าในข้อต่อไปนี้: ระยะหมุนที่มีให้ใช้ได้ หรือ 360 องศา ± 10 องศา หากระยะหมุนที่มีให้ใช้ได้ต่ํากว่า 360 องศาการหมุนของเครื่องทดสอบต้องปรับให้กลไกหมุนสัมผัส แต่ไม่ยกเว้นเครื่องหยุดการหมุนสามารถเป็นทั้งสองทิศทางหรือทางเดียว

e) สําหรับเก้าอี้ที่หมุน 360 องศา วงจรคือการหมุนเต็มครั้ง สําหรับเก้าอี้ที่หมุนน้อยกว่า 360 องศา วงจรคือการหมุนจากจุดหยุดหนึ่งไปยังจุดหยุดอื่น

f) ที่นั่งหรือแพลตฟอร์มจะหมุนรอบ 60,000 จันทร์ ในอัตราระหว่าง 5 และ 15 รอบต่อนาที

g) หากความสูงของเก้าอี้สามารถปรับได้ ปรับความสูงให้อยู่ในตําแหน่งต่ําสุด

h) สําหรับเก้าอี้ทั้งหมด การทดสอบจะดําเนินต่อไปอีก 60.000 วงจร เพื่อให้มีวงจรทั้งหมด 120,000 วงจร

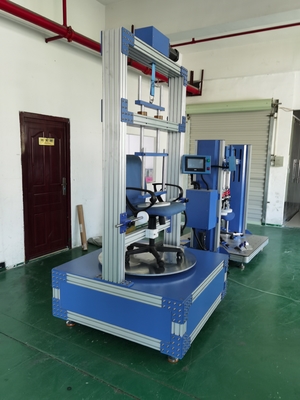

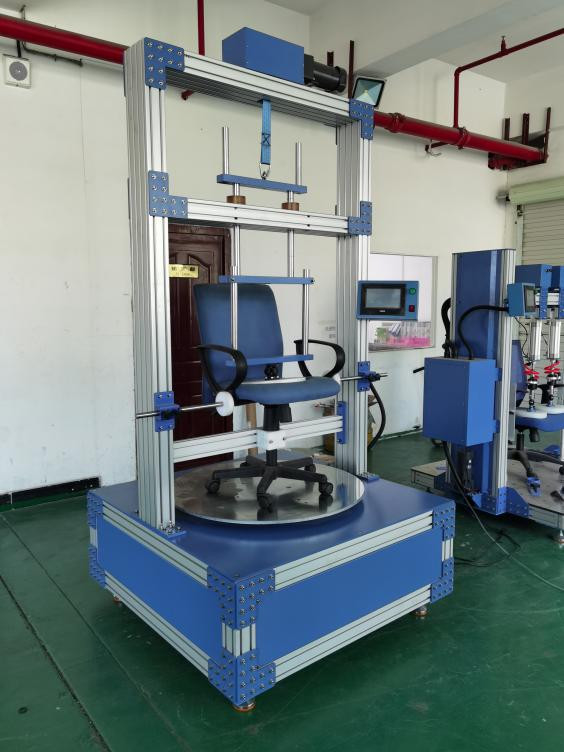

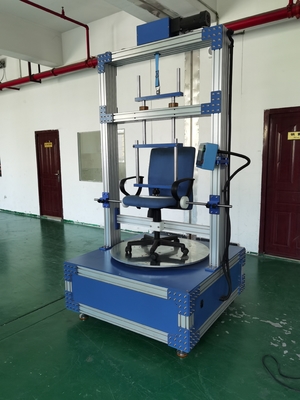

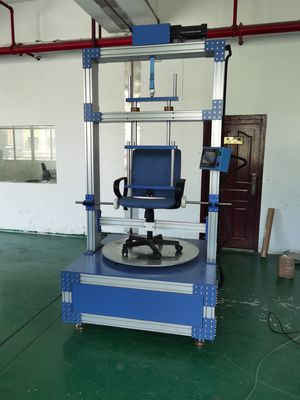

ภาพทดสอบ:
