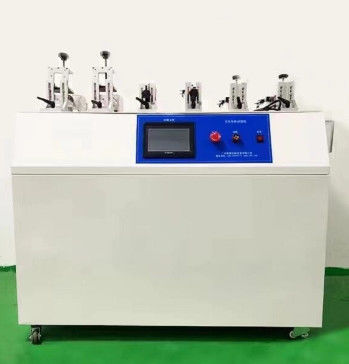

AC220V / 50Hz เครื่องทดสอบของเล่นที่กําหนดเองหลายสถานี หกสถานีสวิทช์เครื่องทดสอบความทนทาน

เครื่องทดสอบนี้ถูกออกแบบให้สอดคล้องกับข้อบังคับที่เกี่ยวข้องของ GB20991, GB174651, GB150921, และใช้ในการทดสอบอุปกรณ์การทดสอบอายุการใช้ของสินค้าสวิตช์สําหรับการใช้ในครัวเรือนและการใช้ที่คล้ายกัน

และเชื่อมต่อกับกล่องบรรทุก เพื่อทดสอบอายุการใช้งานของพล็อก และโซเคต และคัพเลอร์ และสวิทช์อุปกรณ์ไฟฟ้า

จําเป็นต้องทดสอบอุปกรณ์เพื่อควบคุมคุณภาพและการตรวจคุณภาพโดยส่วนตรวจคุณภาพของผู้ผลิตอุปกรณ์เสริมไฟฟ้าและอุปกรณ์ครัวเรือน

เครื่องทดสอบอายุการใช้งานของสวิตช์และพล๊อกซ็อคต์ ใช้กระบอกในการทํางานพลังงานขับเคลื่อนสไลด์การประกอบการพร้อมกับพล๊อกปุ่มเพื่อทําให้การเคลื่อนไหวเชิงเส้นเพื่อให้สําเร็จการเปลี่ยนการเปิดและปิดความถี่การทํางานและเวลาเปิด / ปิดของมันถูกควบคุมโดย PLC (เครื่องควบคุมที่สามารถเขียนโปรแกรมได้) และจอสัมผัส ซึ่งใช้งานง่ายและสามารถควบคุมได้อย่างน่าเชื่อถือ

1จํานวนวัสดุการทดสอบ:

สถานที่ 6 แห่ง รวมถึงการทดสอบสวิทช์หมุน 1 หรือ 2 แห่ง, การทดสอบสวิทช์โกลเกอร์ 3 หรือ 4 แห่ง และการทดสอบสวิทช์ปุ่มกด 5 หรือ 6 แห่ง

2ความเร็วในการทดสอบ:

เครื่องสลับปุ่ม: ปรับได้ 5 ~ 60 ครั้ง / นาที; เครื่องสลับหมุน ปรับได้ 1 ~ 10 ครั้ง / นาที (สังเกต: ครั้งเดียวสําหรับรอบกลับกัน)

3จํานวนการทดสอบ:

1 ~ 999999 ครั้ง สามารถตั้งค่าได้

4เวลาเปิด:

0 ~ 999.9 วินาที (นาที) ปรับได้

5เวลาตัดสาย:

0 ~ 999.9 วินาที (นาที) ปรับได้

6ความเร็วหมุน:

5 ° ~ 360 ° / S สามารถตั้ง

7มุมหมุน:

5 ° ~ 7200 ° สามารถตั้ง

8จํานวนเกียร์:

1 ~ 10 เกียร์สามารถตั้ง

9รูปแบบหมุน:

การหมุนตามทิศทางนาฬิกา การตั้งตําแหน่งแม่นยําของมอเตอร์ขั้น

10พลังงานไฟฟ้า:

AC220V / 50Hz

11สภาพแวดล้อมการใช้งาน:

อุณหภูมิ 0 ~ 40 °C, ความชื้นสัมพันธ์ ≤ 85 %, ไม่มีการสั่นแรง, การกระแทก, การสั่นสะเทือน, และสถานที่อากาศที่ไม่ทําลายล้าง

ระบบควบคุมใช้จอสัมผัส เมื่อเลือกฟังก์ชันและการตั้งค่าปารามิเตอร์ เพียงแค่กดปุ่มสําหรับตัวเลือกฟังก์ชันนั้นด้วยนิ้วของคุณตามคําแนะนําในจอและอย่ากดแรง เพื่อหลีกเลี่ยงการเสียหายของฟิล์มจอ.

สถานีที่ 1: เข้าไปที่สถานี 1 อินเตอร์เฟซการทดสอบ

สถานที่ทํางานอื่น ๆ ก็เหมือนกับสถานที่ทํางานหนึ่ง

1. จํานวนการทดสอบ:แสดงจํานวนครั้งที่จริงของสถานีแต่ละที่ได้รับการทดสอบ และกล่องสีแดงคือจํานวนการตั้งค่า
2. ระยะเวลาของเครื่องยนต์:ระยะเวลาของการตั้งเครื่องยนต์ 0-99.9S สามารถตั้ง
3. มุมทดสอบ:5 ° ~ 360 ° สามารถตั้ง
4. การตั้งค่าเกียร์:กําหนดจํานวนเครื่องมือตัวอย่าง
5. ความเร็วการทดสอบ:5 ° ~ 360 ° / S สามารถตั้ง
6. สถานะการดําเนินการ:แสงสว่างเมื่อทดสอบ ไม่แสงสว่างเมื่อหยุด
7. ตัวเลือกการระบุตัว:ใช่ ระเบิดเกิดเมื่อผลิตภัณฑ์ผลิตความผิดพลาดการผ่านยาวหรือการหยุดยาว ไม่มี ไม่ตรวจจับผลดีหรือไม่ดีของตัวอย่างและหยุดเมื่อจํานวนการทดสอบถูกบรรลุ
8. เริ่มต้น:เปิดสวิทช์ทุกครั้งเมื่อกด
9. หยุดหยุดการทดสอบสวิตช์บิต เมื่อกด
10. สะอาดกําจัดจํานวนการทดสอบของสวิตช์บิต
11. การปล่อยสัญญาณเตือน:เมื่อสัญญาณเตือนเกิดขึ้น กดปุ่มนี้เพื่อหยุดสัญญาณเตือน
12. การยืนยันที่มา:หลังจากการปรับตัวอย่างต้นกําเนิดด้วยมือ กดการยืนยันต้นกําเนิดเพื่อเริ่มต้น ไม่ยืนยันต้นกําเนิดไม่สามารถเริ่มต้น เพื่อปกป้องสวิทช์ตัวอย่าง

1. จํานวนการทดสอบ: แสดงจํานวนการทดสอบจริงในแต่ละสถานี, กล่องสีแดงคือหมายเลขที่ตั้ง
2. เวลาเปิด: กําหนด/แสดงเวลาเปิดของสถานีแต่ละสถานีระหว่างการทดสอบ
3. การตั้งค่าการเดิน: กําหนดการเดินของแท่งลาก: 0-50MM สามารถตั้ง
4. เวลาตัดต่อ: กําหนด/แสดงเวลาตัดต่อของสถานีแต่ละแห่งระหว่างการทดสอบ
5. การตั้งค่าความเร็ว: 0-100MM/S สามารถตั้งค่า
6. สถานการณ์การใช้งาน: ส่องแสงในขณะทดสอบ ไม่ส่องแสงในขณะหยุด
7. ตัวเลือกการระบุ: ใช่ ระเบิดเกิดเมื่อสินค้าผลิตความผิดพลาดการผ่านยาวหรือการหยุดยาว ไม่มี ไม่มีการตรวจสอบดีหรือไม่ดีของตัวอย่างหยุดเมื่อจํานวนการทดสอบได้รับ
8. เริ่มต้น: เริ่มต้นสวิตช์ทุกครั้งเมื่อกด
9. หยุด: หยุดการทดสอบสวิตช์บิตเมื่อกด
10. สะอาด: สะอาดข้อมูลการทดสอบของสวิทช์บิต
11. การปล่อยสัญญาณเตือน: กดปุ่มนี้เพื่อปล่อยสัญญาณเตือนเมื่อเกิด

การติดตั้งตัวอย่าง: เริ่มต้นติดตั้งสวิทช์หมุนเพื่อหมุนไปยังตําแหน่งเริ่มต้น, จากนั้นจับสวิทช์หมุนไว้ที่เครื่องติดตั้งขวาและจากนั้น clamp หัวหมุนบน chuck ด้วยจับมือพิเศษ (ดูภาพด้านล่าง)

ติดสวิทช์ rocker / คีย์อย่างแน่นแน่นในไฟฟิกและปรับตําแหน่งขึ้น, ลง, ซ้ายและขวา

1. ติดตั้งตัวอย่างและปรับตําแหน่ง โดยชี้มันด้วยมือ เพื่อให้สวิทช์ที่กําลังทดสอบสามารถเปิดและปิดได้ตามปกติ
2. กําหนดปริมาตรการทดสอบทั้งหมดตามความต้องการการทดสอบ
3. ทดสอบโดยไม่ตรวจสอบตัวอย่างดีหรือไม่ดี เลือกไม่ระบุตัวอย่าง หยุดหลังจากที่ถึงจํานวนครั้งที่กําหนด
4. ค้นพบผลดีหรือไม่ดีของตัวอย่างในระหว่างการทดสอบ วางตัวอย่างไว้บนปลายภาระและเลือกให้มีการระบุ
5. กดปุ่ม "Start" การทดสอบจะเริ่มต้น กดปุ่ม "Stop" การทดสอบจะหยุด เมื่อการทดสอบถึงจํานวนที่กําหนดไว้ก่อน การทดสอบจะหยุดโดยอัตโนมัติ กด "ศูนย์" เพื่อศูนย์ข้อมูลการทดสอบ
6. หลังจากการทดสอบ ปิดไฟฟ้า

• อุปกรณ์ควรทําความสะอาดบ่อย ๆ
• ระหว่างการทํางาน หลีกเลี่ยงการปิดการเคลื่อนไหวของชิ้นส่วนเคลื่อนไหวโดยประดิษฐ์
• กระสุนควรถูกก่อตัว
