| ชื่อแบรนด์: | SKYLINE |
| หมายเลขรุ่น: | SL-S85 |
| MOQ: | 1 UNIT |
| ราคา: | Negoitable |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจัดหา: | 1 unit / month |

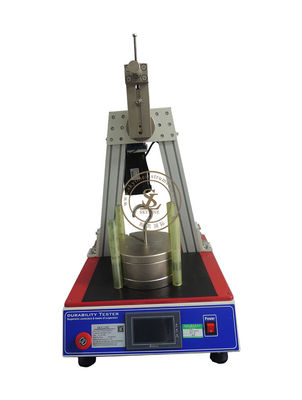

ISO8124-4 เครื่องทดสอบความทนทานของตัวเชื่อมต่อช่วงล่างสวิง
ใบสมัคร
เหมาะสำหรับการประเมินความทนทานของกลไกกันสะเทือนที่ใช้สำหรับชิงช้าในสถานบันเทิงสำหรับเด็ก
หลักการ: หลังจากจำลองสถานการณ์ในการใช้งานปกติหลังจากโหลดกลไกกันสะเทือนด้วยน้ำหนักที่กำหนดหลังจากผ่านไปหลายรอบให้ตรวจสอบว่าประสิทธิภาพตรงตามข้อกำหนดด้านความปลอดภัยหรือไม่
เป็นไปตามมาตรฐาน: ISO 8124
พารามิเตอร์ทางเทคนิค
| โหลด | 6.75 กก. 13.5 กก. 18.5 กก. สะสม 30 กก |
| โหลดวิธีโหลด | แขวน |
| ความผิดปกติของก้านคงที่ | 100 มม. ~ 220 มม |
| มุมสวิง | สามารถตั้งค่า± 5 ° ~ ± 45 ° (10 ° ~ 90 °) ได้ |
| จำนวนกลไกการระงับ | หนึ่ง |
| ทดสอบความเร็ว | สามารถตั้งค่าได้ 1 ~ 60r / นาที |
| นับ | สามารถตั้งค่า 0 ~ 999 999 |

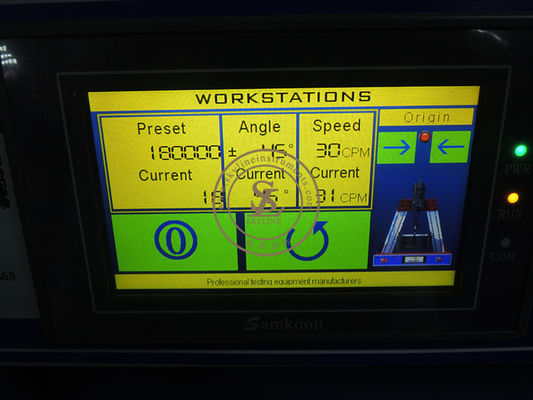

| โหมดควบคุม | หน้าจอสัมผัส PLC + |
| ปริมาณ (WxDxH) | 40x52x78 ซม |
| น้ำหนัก (โดยประมาณ) | ≈75กก |
| แหล่งจ่ายไฟ | 1∮ AC 220V 50Hz 3A |
ขั้นตอน
แนบองค์ประกอบการแกว่งแต่ละประเภทเข้ากับส่วนรองรับตามคำแนะนำในการติดตั้งและ
ติดตั้งในอุปกรณ์ทดสอบที่เหมาะสม
ส่วนประกอบที่ยืดหยุ่นขององค์ประกอบวงสวิงอาจถูกแทนที่ด้วยส่วนประกอบที่แข็งอย่างน้อยขนาดเท่ากันและ
มวลตราบเท่าที่ส่วนประกอบทางเลือกไม่ส่งผลกระทบต่อชิ้นส่วนที่เคลื่อนไหวขององค์ประกอบการแกว่ง
ยึดมวลทดสอบที่เหมาะสมกับตำแหน่งของผู้โดยสารแต่ละคนที่จะทดสอบ
แกว่งยูนิตที่ถูกระงับนี้ผ่านส่วนโค้งที่มีมุมรวมตามที่ระบุไว้สำหรับจำนวนทั้งหมด
180,000 รอบ (เดินหน้าและถอยหลัง)
ตรวจสอบว่าเกิดการคลายตัวหรือโครงสร้างล้มเหลวของขั้วต่อระบบกันสะเทือนหรือไม่
เครื่องทดสอบความทนทานของตัวเชื่อมต่อช่วงล่าง. pdf
